RC Tiefpass Rechnungen

jenny93 · Anmeldungsdatum: 25.02.2013 Beiträge: 70

Meine Frage:
Hallo smile

leider stehe ich wie eine ziege vorm berg smile

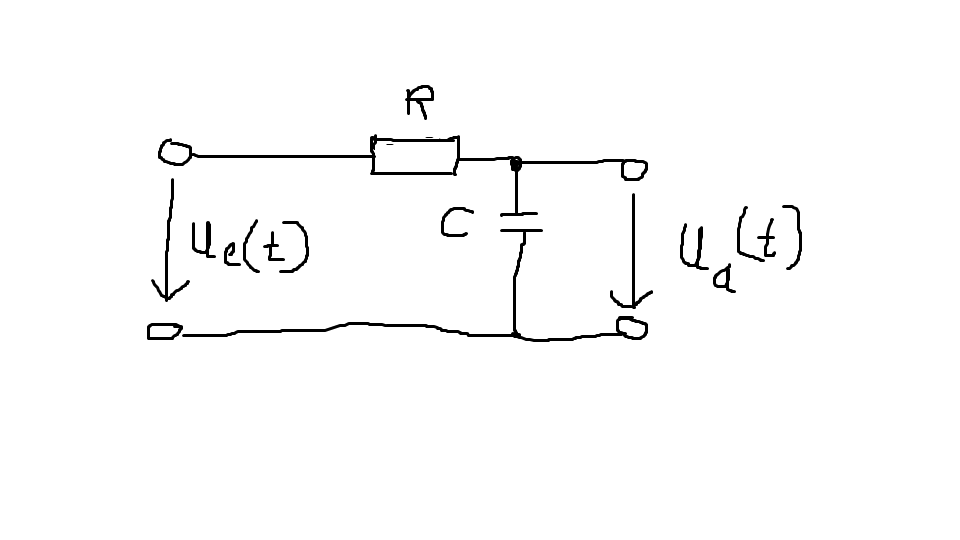

habe eine aufgabe zum r-c-tiefpass. R=470 Ohm und C= 680nF

Ich soll nun die grenzfrequenz fg und die zeitkonstante bestimmen.
und: die phase für 35% des maximalwertes der amplitude

Meine Ideen:

laut der lösungstabelle sind es aber andere werte. nur habe ich keine idee, was ich anders machen muss.

hoffe einer ist so nett zu mir und hilft smile

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Du hast die Kreisfrequenz für den Fall der 35%-igen Amplitude falsch berechnet. Schau dir nochmal den Übergang von der vorletzten zur letzten Zeile an. Wieso kommt unter der Wurzel noch eine Wurzel vor? Da müsste doch eigentlich ein Quadrat stehen, oder?

Außerdem eilt die Kondensatorspannung der Eingangsspannung nach, ihr Phasenwinkel muss also negativ sein.

jenny93 · Anmeldungsdatum: 25.02.2013 Beiträge: 70

oh, ja da war der fehler -69,51° habe ich raus und ist auch die vorgabe smile

vielen lieben dank
