Hilfe bei der Brückenschaltung

Gast222 · Gast

Hi,

ich habe zwar hier im Forum gesucht, aber zu dem Thema leider nichts gefunden, was mir helfen könnte. Und zwar wurde uns folgende Aufgabe gestellt.

Eine Brückenschaltung hat R1=12 Ohm, R2=8 Ohm, R3=3 Ohm und R4=6 Ohm. Berechnen sie alle Teilströme, sowie den Brückenstrom I A-B, bei Anschluss an 6V. Wie groß muß ein Parallelwiederstand zu R1 sein, damit I A-B Null wird?

Wir sollen den Parallelwiederstand ausrechnen bei dem 6 Ohm rauskommen soll. Ich habe aber schon alles mögliche ausprobiert und ich komme nicht auf das Ergebniss!

Wäre echt nett wenn ihr mir helfen könntet!

Gast222 · Gast

Gar keiner hier der vieleicht etwas weiß?! unglücklich

Gast

Sicher schon, aber eine Skizze mit R1, R2, R3, R4, A und B würde vielleicht helfen, deine Problemstellung genau zu verstehen.

yeti777 · Anmeldungsdatum: 10.11.2004 Beiträge: 160 Wohnort: Schweiz

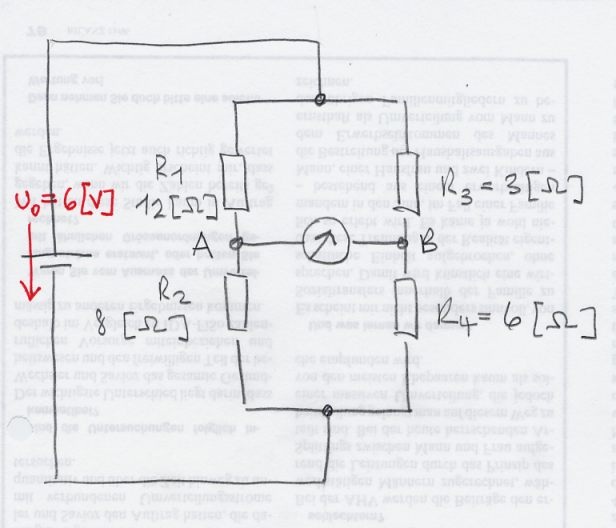

Sieht deine Brückenschaltung so aus (siehe Skizze)?

Wenn nicht, poste eine Skizze. Sollte das nicht möglich sein, beschreibe die Schaltung so: R1 links oben, R2 links unten, etc... eben so, wie es ist. Dann kann dir geholfen werden.

Gruss yeti

Gast222 · Gast

Hallo,

ich habe eine Skizze gefunden wie die Schaltung aussehen muss. Ich habe es jetzt noch mal versucht, aber ich komme nicht auf das Ergebniss 6 Ohm. Unser Lehrer hat uns das auch einfach in die Hand gedrückt und uns gar nichts über die Schaltung erklärt, wie sie funktioniert usw.

Gruß Gast222

darki · Anmeldungsdatum: 03.10.2005 Beiträge: 236 Wohnort: Gehren

damit über AB kein strom fließt, muss das potentialgefälle zwischen R1 und R4 sowie R3 und R2 gleich sein aber entgegengesetzt bzw. in summe 0;
also müssen U1=U3 und U2=U4 sein bzqw. die spannung u0 muss gleich aufgeteilt sein;
daruas ergibt sich R3/R4=(R1||Rx)/R2
bzw. 3/6=(R1||Rx)/8
oder 4=R1||Rx
sowie:
1/4 = 1/12 + 1/Rx (aus parallelschaltung)
bzw: 3/12 = 1/12 + ... 2/12
-> Rx = 12/2 oder 6Ohm
O.o
