Schützsteuerung - Bitte Hilfe

jagu · Anmeldungsdatum: 12.05.2005 Beiträge: 2

Habe hier eine Aufgabe, bei der ich leider nicht in dem Praktikum war...
somit hoffe ich ihr könnt mir helfen:

Geräteliste: Drehstrom-Asynchronmotor: 1430U/min, 50Hz

Aufgaben:
1.) Inbetriebnahme:
U=397,5V; I1=1,443A; I2=1,390A; I3=1,262A
Drehrichtung: rechts; n0=70 1/min; nn= 1430 1/min; ndrehfeld= 1500 1/min;
das hab ich alles

2.) Vertauschen von Zuleitungen:
2.1) 2 Zuleitungen vertauscht. Welche Folgen sind erkennbar? (Drehrichtung, Geräusche, Ströme, Spannungen, Drehzahl)
fehlt mir
2.2) 3 Zuleitungen werden vertauscht. Welche Folgen sind erkennbar? (Drehrichtung, Geräusche, Ströme, Spannungen, Drehzahl)
fehlt mir

3.) Unterbrechen einer Zuleitung:
3.1) vor dem Einschalten: U=397,5V; I1=5,3A; I2=5,3A; I3=---A
Drehrichtung: ---; n=1494 1/min; Geräusch= ---
3.2) Unterbrechen einer Zuleitung während des Rechtslaufs: U=397,5V; I1=1,75A; I2=1,75A; I3=---A
Drehrichtung: rechts; n=1489 1/min; Geräusch= brummen
3.1) Unterbrechen einer Zuleitung während des Linkslaufs: U=397,5V; I1=1,75A; I2=1,75A; I3=---A
Drehrichtung: links; n=1489 1/min; Geräusch= brummen
---> zu 3.) Welche Folgen sind bezüglich Drehrichtung, Geräusche, Ströme, Spannungen erkennbar? Erklären sie die Ergebnisse.
fehlt mir

4.) Berechnen sie den Schlupf des Asynchron-Motors mit Messwerten aus 1.)
4.1) Motor-Drehfelddrehzahl: Abschätzen. Die Drehzahl nn bei Nennlast liegt nur geringfügig unter der Grehfeld-Drehzahl. (Wieviel %?)
Polpaarzahl: p=2 [ist das richtig???]
ndrehfeld= fnetz/p = (50 1/s)/2 = 1500 1/min [ist das richtig???]
4.2) Leerlauf-Schlupf: s0= (ndrehzahl - n0)/ndrehzahl *100% = (1500-70)/1500 *100% = 95,33% [ist das richtig???]
4.3) Nenn-Schlupf: sn= (ndrehfeld-nn)/ndrehfeld *100% = (1500-1430)/1500 *100% = 4,67% [ist das richtig???]

5.) Das 2.Bild im Anhang [fehlt mir die Berechnung]

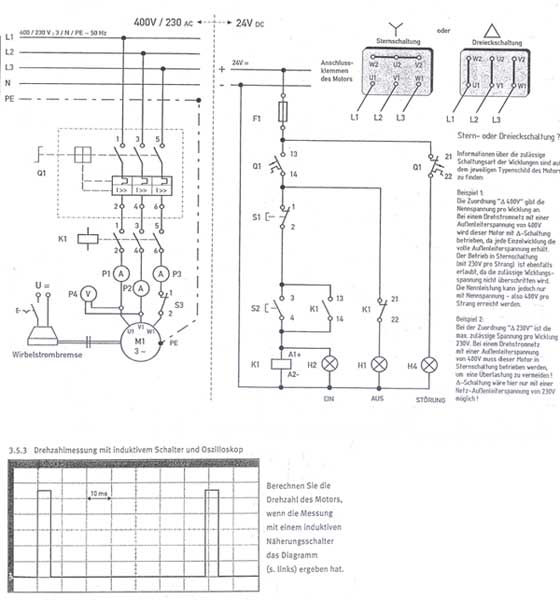

6.) Ergänzung des Schaltbildes: Bedienungsmöglichkeit von 2 Standorten. Bitte in den Stromlaufplan eintragen (1.Bild im Anhang) [fehlt mir]

7.)Definition der Drehrichtung/Phasenfolge bei Rechtslauf. Wie wird die Drehrichtung festgestellt? Definition! Anschluss für Rechtslauf: Welcher Bezug besteht zur Phasenfolge L1, L2, L3? [fehlt mir]

Hoffe ihr könnt mir helfen, müsste es Mitte nächster Woche abgeben.
Danke im Vorraus
gruss jagu

jagu · Anmeldungsdatum: 12.05.2005 Beiträge: 2

schade, dass mir keiner helfen kann... traurig

ein paar sachen habe ich jetzt bereits, wäre schön wenn jemand hier nochmal drüberschauen könnte...
danke und gruss
