Magnetisches Feld

sprite53 · Anmeldungsdatum: 09.10.2010 Beiträge: 2

Meine Frage:
Hi
Ich habe die magnetische Feldtärke H (1) = 400 A/m und H (2) = 200 A/m gegeben und soll den Verlauf beider Feldstärken in einer Zeichnung darstellen.

Meine Ideen:
http://i54.tinypic.com/33063kh.jpg

Hier ist ein Bild, in dem ich H(1) eingezeichnet habe, wie zeichne ich nun H(2) ein?
Bzw. ist H(1) richtig eingezeichnet?

Leviathan · Gast

sprite53 · Anmeldungsdatum: 09.10.2010 Beiträge: 2

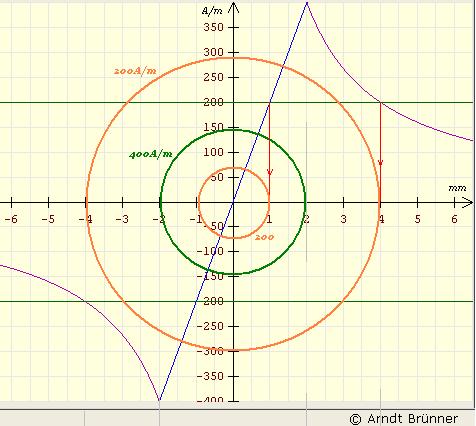

wäre es so richtig? (roter kreis und orangene linien)
http://i51.tinypic.com/2m8460j.jpg

und wenn ich theoretisch Angaben zu H hätte, könnte ich die auch weiter so einzeichnen? Also zu jedem Wert ein Kreis und dann die Linien dazu?

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2902 Wohnort: München
