wand_stärke messen

lena18 · Anmeldungsdatum: 11.10.2009 Beiträge: 464

hallo zusammen

Ich sollte für eine Projektarbeit einer Maschine überlegen, wie man Kunststoffschläuche, flexible Schläuche wie Kühlwasserschläuche etc und metallische Rohre vermessen kann.

dazu habe ich mir für den Entwurf eine skizze gemacht und wäre euch um zusätzliche Tipps und Ratschläge dankbar.

ein Greifer (davon gibt es 8 stk), Anordnung 0-360°

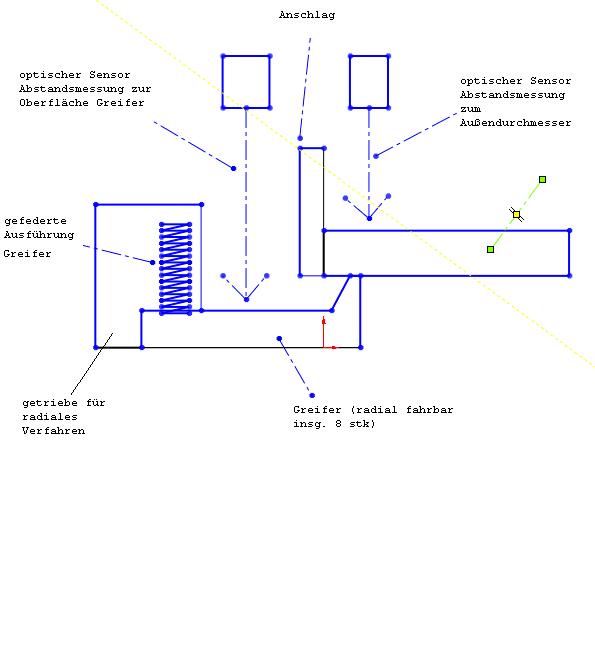

fahrt radial auf das rohr oder den schlauch von innen zu und über die 2 sensoren wird jeweils der abstad zum greifer und zum aussendurchmesser gemessen. Aus der bekannten Höhe der Spitze am Greifer und den Messwerten der Sensoren kann die Dicke berechnet werden.

Ich weiß nur nicht wie ich das machen könnte, das wenn der Greifer auf ein weiches flexibles Material fährt (Schlauch) dann sollte der Greifer stoppen bevor sich der Schlauch irgendwie verformt.
Wie kann ich das messen. Welche Bauteile könnte ich überhaupt für alles verwenden?

Vor allem wäre für mich erstmal interessant woher ich die dafür notwendigen Teile (elektronik etc.) so günstig als möglich bekomme.

Ich wäre um eure Hilfe sehr dankbar

danke danke vielmals

Danke euch vielmals

NeinGuar · Anmeldungsdatum: 26.03.2010 Beiträge: 32

Hallo Lena18,

was soll das sein? Gedankenexperiment, oder ein in Industrie eingesetzte Anlage?
Welche Genauigkeit ist notwendig?
Wie viel darf das kosten? Willst Du das selbst basteln, oder kann das auch Kaufteil sein?

Hast Du schon etwas ueber beruehrungslosen Messverfahren gehoert/gelesen?

lena18 · Anmeldungsdatum: 11.10.2009 Beiträge: 464

hallo

ok, es ist ein Projekt (Konstruktion).
Es sollte ein Budget von 50000 nicht überschreiten.

Die Genauigkeit soll die Stärke der Wand aufs Hundertstel messen können.
Sollte natürlich kein Kaufteil sein, aber die dafür notwendigen Bauteile (Elektronik etc.) schon.
Am schluss sollte die Maschine schon auch in der Industrie verwendet werden können.

Hast du einen Link zum berührungslosen Messverfahren?

Mein Problem ist jetzt schon mal auch wie ich überhaupt den Greifer auf den Schlauch fahren lassen ohne diesen zu verformen.
berührungslose Messung innen am Rohr ist nicht möglich bei durchmesser von 15-80mm und da habe ich auch zu wenig Reflexion oder gar keine. daher wären da greifer besser.

danke danke vielmals smile

gruss lena

NeinGuar · Anmeldungsdatum: 26.03.2010 Beiträge: 32

lena18 · Anmeldungsdatum: 11.10.2009 Beiträge: 464

hallo

danke vielmals für deine Antwort,

aber es sollte doch eine konstruktionsübung sein und keine tippübung.
ausserdem sollte man auch im rohr die möglichkeit haben eventuell eine Nut zu messen.

heute habe ich mit dem Projektleiter gesprochen und habe festgestellt, dass das von mir entworfene Prinzip ein denkbares System wäre.
Es wäre nur noch etwas zu verfeinern.

Könntest du mich daher diesbezüglich unterstützen und sagen wo ich zB Kraftsensoren etc. herbekomme?

danke vielmals

lena

NeinGuar · Anmeldungsdatum: 26.03.2010 Beiträge: 32

Hallo lena,

lena18 · Anmeldungsdatum: 11.10.2009 Beiträge: 464

Hallo alle zusammen

Ich habe nun im Internet ein wenig gestöbert und eigentlich nichts gefunden, was in ein Rohr mit einem Durchmesser von 15mm passen würde, außer den Triskelion-Messtaster

http://www.maschinenmarkt.vogel.de/index.cfm?pid=1500&pk=200107

den ich in meinen Greifer integrieren könnte. Da ich aber keine Informationen habe über Abmessung, Kosten etc. kann ich nicht sagen, ob dieser überhaupt meinen Anforderungen entspricht.

Eine Videoüberwachung CCM-Kameras würde nur die Stärke an der Rohrstirnseite messen und nicht zusätzlich die Möglichkeit bieten einen Nutgrund zu messen, außerdem sollte man die Rundheit des Rohres auf eine Genauigkeit von +-0,1 messen können.

Ich habe mir überlegt durch ein spezielles Fertigungsverfahren einen Kanal am Greifer anzubringen, bei dem der Ausgang genau mittig an der Messspitze ist. Wenn man jetzt Druckluft in den Kanal leitet strömt die Luft anderst aus dem Kanal raus, wie wenn zb der Gummischlauch mit der Messspitze in Kontakt ist.

Wäre dies auf diese Art und Weise realisierbar oder habe ich etwas vergessen zu berücksichtigen?

Ich wäre euch dankbar, wenn sich so viele wie möglich zu diesem Thema äußern könnten.

danke danke vielmals

lena

NeinGuar · Anmeldungsdatum: 26.03.2010 Beiträge: 32

Tja Lena,

wir bleiben alleine mit Deinem Messgeraet unglücklich

Der gefundene Messtaster wuerde bestimmt Dein budget sprengen. Durch die viele Superlative entstehen viele Nullen im Preis.

Wie ist das mit dem Nut? Ist der Nut im Frontansicht auf das Rohr sichtbar oder nicht? Wenn ja, da kann der Nut auch optisch erfasst werden. Natuerlich mit hinreichneder Genauigkeit.

Dein Ansatz mit der Stroemung habe ich nicht verstanden. Kannst Du das bitte genauer erlaeutern? Skizze waere hilfreich.

Wie lang sollte der gemessene Stueck sein? Oder wie lang ist er/soll er sein?

Danip159 · Anmeldungsdatum: 03.01.2010 Beiträge: 91

Kurze Frage, es geht um die Wandstärke von einem Rohr oder?^^ ist mir grad nicht 100pro klar. Wenn ja:

Möchtest du die Wandstärke über die gesamte Länge des Rohres messen? Oder einfach nur an beiden Enden (Wo eigentlich eine normale Schublehre reichen würde?http://www.messmittelonline.de/start.htm?dicken_messinstrument.htm)?

Bezüglich Messgenauigkeit: auf Hundertstel genau von was? Millimeter?
