Solarzelle Wirkungsgrad?

carnepit · Anmeldungsdatum: 10.02.2010 Beiträge: 1

hallo
ich schreibe eine Facharbeit in Physik über Photovoltaik anlagen.

ihc komme nun vor das problem, dass ich den wirkungsgrad bestimmen möchte. in der schule haben wir eine eigene solarzelle, dessen wirkungsgrad ich gerne bestimmen möchte. dazu möchte ich die solarzelle mit einer lampe mit 50W und 12V anstrahlen.
wie muss ich nun rechnen damit ich den wirkungsgrad bestimmen kann.

ich habe bereits die foreml für den wirkungsgrad: Pab/Pzu (nutzleistung/zugeführte Leistung) jedoch weis ich nicht wie ich nun wieter verfahren soll.. kann ich vielleicht einfach die solarzelle mit der lampe anstrahlen und dann die spannung und die stromstärke messen und mit der formel P=U*I die nutzleistung bestimmen?

vielen dank schon einmal im vorraus

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Der Wirkunsgrad ist definiert als

Abgegebene elektrische Leistung / Zugeführte Strahlungsleistung.

Dei Strahlungsleistung ist Flächenleistungsdichte * Fläche

Keinesfalls darfst du 50W einsetzen, denn es erreicht ja wohl kaum das gesamte Licht dieser Lampe die Solarzelle.

TheBartman · Anmeldungsdatum: 09.07.2009 Beiträge: 482

Vielleicht hilft da ein Beleuchtungsmesser, wie sie ihn zB Fotografen benutzen weiter.

doncarnepit · Anmeldungsdatum: 10.02.2010 Beiträge: 1 Wohnort: Flecken

hey vielen dank schon mal für die infos..
wie ist das denn wenn ich eine lampe habe die ich durch eine linse so einstelle, dass der gesamte lichtkegel auf die zelle kommt? wie groß wird der fehler sein?

TheBartman · Anmeldungsdatum: 09.07.2009 Beiträge: 482

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

da bin ich ganz der Meinung von TheBartman...

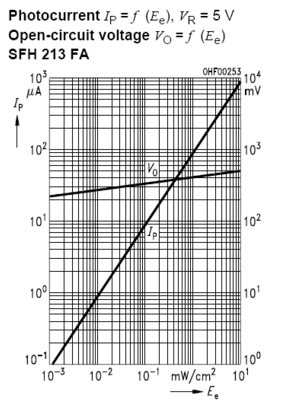

Ich würde mir eine Photodiode als Mess-Sensor zulegen, von der du ein Datenblatt hast. Aus diesem entnimmst du die Abhängigkeit des Sperrstroms in Abhängigkeit der Bestrahlungsdichte in mW/cm². Ist zwar nicht sehr genau (der Halbwertswinkel wird geschätzt etwa 10° sein), aber wahrscheinlich das beste, was du so einfach hinbekommst. Ein richtiges Fotometer wird sehr teuer werden, denke ich.
