Kräfteermittlung durch Konstruktion

Frontrush · Anmeldungsdatum: 17.11.2007 Beiträge: 2

Hi,

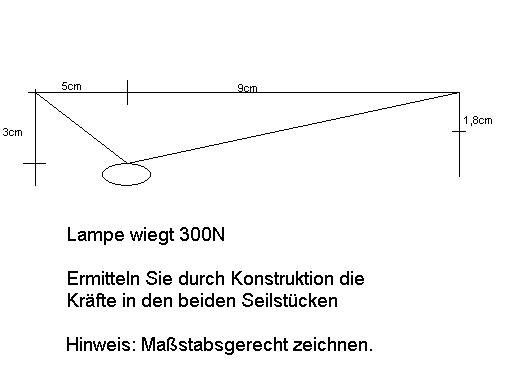

ich habe die Aufgabe (inklusive Skizze) als Anhang hinzugefügt.
Ich verstehe nicht wie ich diese Aufgabe durch Konstruktion lösen soll... Wie soll ich die 300N zeichnen? Wie das Kräfterparallelogramm? Könnte man die Aufgabe auch rechnerisch lösen?

Bitte um Hilfe wie man Aufgaben dieser Art lösen kann, finde einfach keine Lösung die stimmen könnte.

Vielen Dank für die Hilfe,

Tobias

PS: Die Ellipse in der Skizze soll die Lampe darstellen.

pressure · Anmeldungsdatum: 22.02.2007 Beiträge: 2496

Wenn du mit Vektoren rechnen kannst und Polarkoordinaten umrechnen kannst dann kannst du auch "rechnen".

Aber zeichnen ist einfacher:

Du zeichnest dir z.B. bei der Lampe eine Kraft mit 300 N nach unten ein, dazu nimmst du am besten eine Maßstab, dass 30 N einem Zentimeter entspricht.

Um die resultierenden Kräfte zuermitteln, benutzt du Parallelen zu den beiden Seilen und versuchst diese so zu kombinieren, dass sie ein Kräfteparallelogramm zu den 300 N bilden. An den Seitenlängen dieses Parallelogrammes kannst du dann die Kräfte, die auf die Seiten wirken ablesen.

Solltest du nicht wissen was ein Kräfteparallelogramm ist, dann schau dir das mal hier an:
http://de.wikipedia.org/wiki/Kr%C3%A4fteparallelogramm

para · Moderator Anmeldungsdatum: 02.10.2004 Beiträge: 2874 Wohnort: Dresden

pressure · Anmeldungsdatum: 22.02.2007 Beiträge: 2496

Um die Vektoren zu bestimmten brauch man doch Winkel und Länge, dementsprechend muss man diese Polarkoordinaten umrechnen. Wenn in der Aufgabe aber die Winkel nicht gegeben sind kann man die Koordiaten der Vekoteren wahrscheinlich besser durch Messen bestimmen.

Ist ja eh egal... es geht ja nur ums Zeichnen.

Frontrush · Anmeldungsdatum: 17.11.2007 Beiträge: 2

Hi,

also die 300N zeichne ich ja dann senkrecht auf ein Blatt.
Woher weiss ich jetzt wie lang die andern beiden Kräfte sind Winkel usw?
Ich versteh einfach nicht wie das funktionieren soll, könnte einer dass nochmal genauer erklären. Kräfteparallelogramme kenne ich schon seit einiger Zeit, aber da krieg ichs irgendwie nicht hin,
vielen Dank für die Hilfe
Tobias

pressure · Anmeldungsdatum: 22.02.2007 Beiträge: 2496

Du weißt die beiden Richtungen der Kräfte, die entsprechen ja dem Seilen, die Beträge ermittelst du dann wenn du aus den Seilen ein Kräfteparallelogramm machst.
