VDR widerstand

gabbo123 · Anmeldungsdatum: 06.01.2007 Beiträge: 303

hallo,

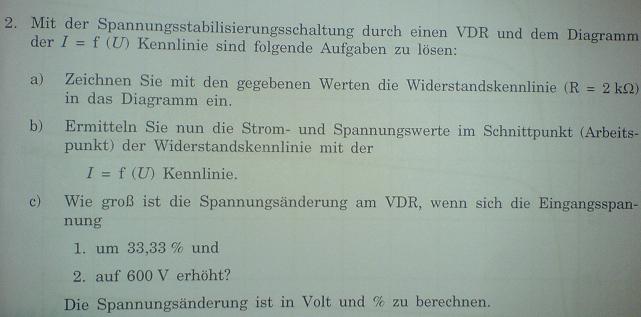

hab das problem, das ich nicht weiss wie ich die 2kOhm in die kennlinie eintragen soll.
ich weiss auch nicht wie diese kennline aussehen soll, ordinate I/mA und abzisse U/V ???

grübelnd

gabbo123 · Anmeldungsdatum: 06.01.2007 Beiträge: 303

so, die kennlinie hab ich, jetzt muss ich noch herausfinden, wie ich nur mit der angabe 5kOhm die kennlinie zeichne, da mir C, U und der regelfaktor I fehlen, hm......

grübelnd

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Hast du schon mal was von "Arbeitsgerade" gehört ?

gabbo123 · Anmeldungsdatum: 06.01.2007 Beiträge: 303

nein kenne ich nicht

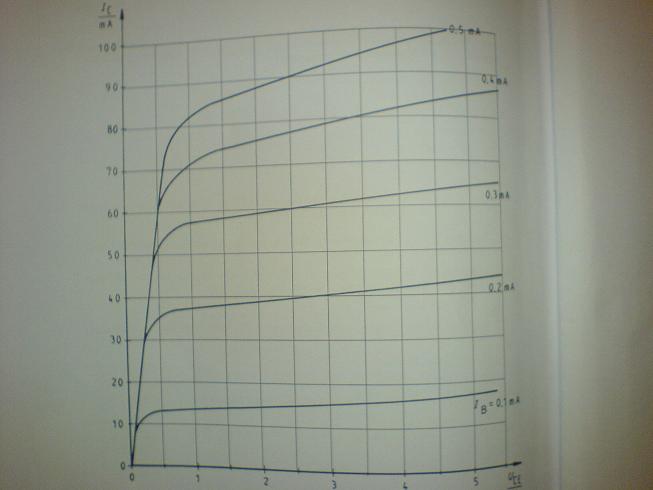

ist das das gleiche wie eine ausgangskennlinie??
die hab ich nämlich für aufgabe 4. gegeben, sieht so aus.

grübelnd

gabbo123 · Anmeldungsdatum: 06.01.2007 Beiträge: 303

aha, hab soeben erfahren, daß diese aufgabe ein druckfehler ist und der benotung entnommen wurde!!!
juhu!!

Thumbs up!

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

was hat ein transistor mit einem VDR zu tun ?

Wie sieht die Gleichung

Ua = Uq - IR

im U-I Kennlinienfeld aus ?

R ist der Vorwiderstand des VDRs, U die Ausgangsspannung und I der Strom durch den VDR. Aus dem Schnittpunkt der obigen Kurve mit der UI-Kennlinie des VDRs bekommst du den Arbeitspunkt.

gabbo123 · Anmeldungsdatum: 06.01.2007 Beiträge: 303

ja, aber es ist doch kein U oder I gegeben!

die kennlinie hab ich irgenwo aus dem buch genommen, da wäre doch ein verweis in der aufgabenstellung, wo ich diese kennlinie finden würde.
