Oszilloskop (Spannung ablesen??)

enam · Anmeldungsdatum: 02.03.2007 Beiträge: 3

Hallo

Ich möchte von ausgedruckten Oszilloskopdiagrammen ein U(t)-Diagramm zeichnen.
Das Problem ist, dass ich nicht weiß wie ich die Spannung ablese.
Auf dem Ausdruck ist ein periodisches Signal (Kondensator aufladen, entladen, aufladen, entladen......).
Es stehen auf dem Ausdruck 2 Spannungsangaben:
1. CH1 Uss 322V
2. CH1 _/ -258V
Ich weiß jetzt leider nicht welche der Angaben ich nehmen muss. Außerdem ist mir unklar, ob der Spannungswert der maximal anzeigbare oder der maximale vom Signal ist.
Wär nett wenn ihr mir da weiterhelfen könntet

PS: (das symbol bei 2. hab ich jetzt grad nicht exakt wiedergegeben es sieht so aus: Strichunten Querstrich Strichoben)

enam · Anmeldungsdatum: 02.03.2007 Beiträge: 3

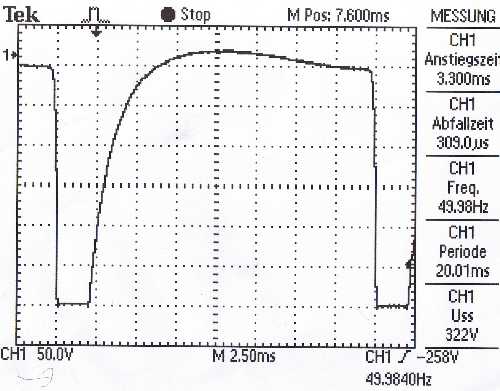

hier das genaue Bild (hier nur der Spannungsverlauf vom Impulsgenerator)

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

die Null-Referenz für CH1 ist durch den Pfeil -> markiert,
Die Spannungsauflösung ist für CH1 50V/Einheit.

enam · Anmeldungsdatum: 02.03.2007 Beiträge: 3

Ok, danke!
kommt ja dann in etwa mit den CH1 Uss 322V hin.
Ach ja hatte auch ganz vergessen zu sagen, dass das Bild "falschrum" ist (also Spannung falsch gepolt).
