JungeLenz
Anmeldungsdatum: 05.07.2020
Beiträge: 31
|
 JungeLenz Verfasst am: 27. Aug 2023 10:03 Titel: Schwingkreis mit Gleichstrom |
 |
|
Ich hatte ein Experiment um die Permittivitätszahl von Öl zu bestimmen.
Meine eigentliche Frage ist aber wie ein Schwingkreis aus Drehkondensator, Spule und Transistor mit Gleichstrom betrieben wird?
Weil wenn man den Gleichstrom anmacht wird ja der Kondensator aufgeladen aber wie wird er denn entladen? Regelt der Transistor das?

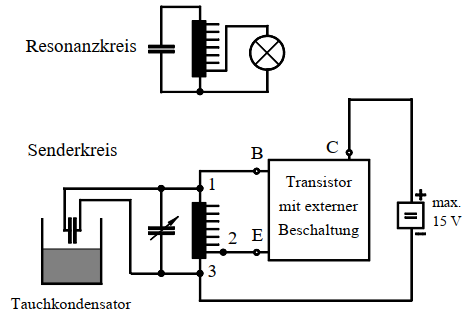

Hier nur die Erklärung des Versuchs:
Der im Bild untere Schwingkreis sendet elektromagnet. Wellen zum oberen Schwingkreis der auch eine Glühlampe beinhaltet. Im Resonanzfall leuchtet die Lampe maximal.
Man stellt also mit dem Drehkondensator die Kapazität des Schwingkreises so ein, dass Resonanz herrscht. Wenn man dann einen Tauchkondensator anschließt bzw. dieses in Öl eintaucht ändert sich die Kapazität des Schwingkreises. Man dreht dann beim Drehkondensator um diesen Betrag zurück und erhält wieder den Resonanzfall.
| Beschreibung: |
|
| Dateigröße: |
21.5 KB |
| Angeschaut: |
5385 mal |
|
|
|
 |
Kurt
Anmeldungsdatum: 20.06.2021
Beiträge: 750
Wohnort: Bayern
|
| Kurt Verfasst am: 27. Aug 2023 10:15 Titel: Re: Schwingkreis mit Gleichstrom |
|
|
| JungeLenz hat Folgendes geschrieben: |
Ich hatte ein Experiment um die Permittivitätszahl von Öl zu bestimmen.
Meine eigentliche Frage ist aber wie ein Schwingkreis aus Drehkondensator, Spule und Transistor mit Gleichstrom betrieben wird?
Weil wenn man den Gleichstrom anmacht wird ja der Kondensator aufgeladen aber wie wird er denn entladen? Regelt der Transistor das?
|
Der Transistor sorgt dafür. dass die Schwingung nicht abklingt.
Nach dem Aufladen des Kondensators fliesst der Stron in die Spule, von da wieder in den Kondensator zurück usw. es entsteht eine resonante Schwingung.
Dabei treten Verluste auf, die Schwingamplitude wird also immer geringer.
Aufgabe des Transistors ist es diese auszugleichen, die resonante Schwingung am Laufen zu halten.
Kurt
|
|
|
JungeLenz
Anmeldungsdatum: 05.07.2020
Beiträge: 31
|
| JungeLenz Verfasst am: 27. Aug 2023 10:23 Titel: Re: Schwingkreis mit Gleichstrom |
|
|
| Kurt hat Folgendes geschrieben: |
Der Transistor sorgt dafür. dass die Schwingung nicht abklingt.
Nach dem Aufladen des Kondensators fliesst der Stron in die Spule, von da wieder in den Kondensator zurück usw. es entsteht eine resonante Schwingung.
Dabei treten Verluste auf, die Schwingamplitude wird also immer geringer.
Aufgabe des Transistors ist es diese auszugleichen, die resonante Schwingung am Laufen zu halten.
Kurt |
Ok also der Transistor ist zur Entdämpfung da.
Und der Kondensator wird aufgeladen aber damit der Strom in die Spule fließt muss er doch entladen werden? Aber hier ist der Gleichstrom ständig an also wie wird er entladen?
|
|
|
Kurt
Anmeldungsdatum: 20.06.2021
Beiträge: 750
Wohnort: Bayern
|
| Kurt Verfasst am: 27. Aug 2023 10:53 Titel: Re: Schwingkreis mit Gleichstrom |
|
|
| JungeLenz hat Folgendes geschrieben: | | Kurt hat Folgendes geschrieben: |
Der Transistor sorgt dafür. dass die Schwingung nicht abklingt.
Nach dem Aufladen des Kondensators fliesst der Stron in die Spule, von da wieder in den Kondensator zurück usw. es entsteht eine resonante Schwingung.
Dabei treten Verluste auf, die Schwingamplitude wird also immer geringer.
Aufgabe des Transistors ist es diese auszugleichen, die resonante Schwingung am Laufen zu halten.
Kurt |
Ok also der Transistor ist zur Entdämpfung da.
Und der Kondensator wird aufgeladen aber damit der Strom in die Spule fließt muss er doch entladen werden? Aber hier ist der Gleichstrom ständig an also wie wird er entladen? |
Wenn der Gleichstrom ständig anliegt gibts keine Schwingung, der Schwingvorgang kann nicht einsetzen.
Der Transistor sorgt für die Trennung des Schwingkreises von der Versorgungsspannung.
Dann schaltet er im richtigen Moment den Schwingkreis an die Versorgungsspannung damit der Schwingvorgang erhalten bleibt.
Dazu wird ihm an der Basis eine zeitlich passende Steuerspannung geliefert.
Kurt
|
|
|
Steffen Bühler
Moderator
Anmeldungsdatum: 13.01.2012
Beiträge: 7246
|
|
|
JungeLenz
Anmeldungsdatum: 05.07.2020
Beiträge: 31
|
| JungeLenz Verfasst am: 27. Aug 2023 11:22 Titel: |
|
|
|
Danke das beantwortet meine Frage.
|
|
|
|
|
