Strahlungs-Widerstand bei einer supraleitenden Antenne

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
MBastieK



Anmeldungsdatum: 06.10.2012
Beiträge: 951
Wohnort: Berlin-Wedding

Beitrag MBastieK Verfasst am: 03. Mai 2023 18:26    Titel: Strahlungs-Widerstand bei einer supraleitenden Antenne Antworten mit Zitat

Hallo!

Ich möchte gerne mein Verständnis darstellen und bestätigen lassen, wie der Wirk- bzw. Strahlungs-Widerstand bei einer supraleitenden Antenne entsteht.

Bei einem supraleitenden Schwingkeis hat man ja in anfänglicher Betrachtung ersteinmal ein Leistungs-Dreick mit einem Phasenverschiebungs-Winkel von 90°. D.h. es wird kein Wirk-Widerstand projeziert oder abgebildet. Abbildung 1 soll diesen idealen Zustand anhand der (Ausgangs-)Strom-Kurve aufzeigen, welche einen Hoch-Punkt zu einem idealen Zeitpunkt besitzt.

Nun ist es ja bei einer Antenne so, dass ein Teil der abgestrahlten Leistung im Nah- oder Blindfeld zur Antenne zurück gestrahlt wird. Die Rückkehr der abgestrahlten Leistung unterliegt einer gewissen Laufzeit oder Retardierung, aufgrund der endlichen Geschwindigkeit der Strahlung und der Distanz, die im Nahfeld zurückgelegt wurde. D.h. die zurückgesendete Strahlung oder Leistung induziert in der Antenne eine zweite Strom-Kurve, die aufgrund der Retardierung phasenversetzt ist zur erwähnten ersten Ausgangs-Strom-Kurve. Dargestellt durch Abbildung 2.

Nun besitzt die Summe dieser beiden Strom-Kurven einen Hochpunkt, der nicht mehr den idealen Zeitpunkt durchläuft. D.h. es ensteht ein Phasenverschiebungs-Winkel ungleich oder kleiner 90° und es wird dem entsprechend ein Wirk-Widerstand im Leistungs-Dreieck (bzw. eher Widerstands-Dreieck) abgebildet.
Abbildung 3.

Kann man die Entstehung des Wirk- bzw. Strahlungs-Widerstand so beschreiben?

Zusatz:
Die induzierte Stromkurve durch das Blindfeld wird wahrscheinlich einer anderen Phase oder Stärke entsprechen. Wichtig ist mir bei dieser Darstellung, dass der Hochpunkt der addierten (resultierenden) Stromkurve nicht mehr den idealisierten Zeitpunkt durchläuft, der einem Phasenverschiebungs-Winkel von 90° entspricht.

Grüsse

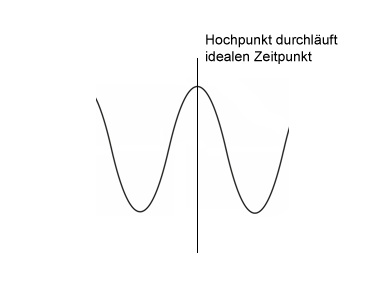

 Beschreibung:
Abbildung 1 - Hochpunkt der Ausgangs-Stromkurve durchlaeuft idealen Zeitpunkt
 Dateigröße:  12.58 KB
 Angeschaut:  747 mal




Sinus-Wellen überlagert.png

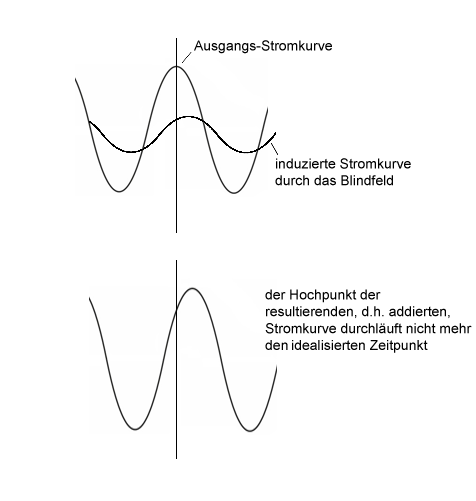

 Beschreibung:
Abbildung 2
 Dateigröße:  30.59 KB
 Angeschaut:  747 mal

Sinus-Wellen überlagert.png



Leistungsdreieck bzw. eher Widerstands-Dreieck.png

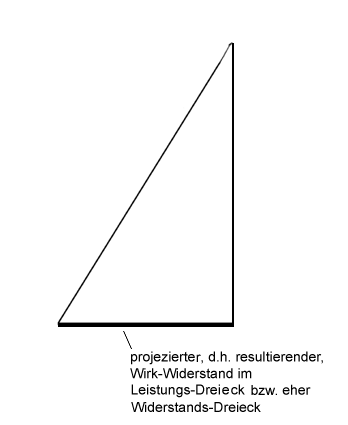

 Beschreibung:
Abbildung 3
 Dateigröße:  13.24 KB
 Angeschaut:  764 mal

Leistungsdreieck bzw. eher Widerstands-Dreieck.png




Zuletzt bearbeitet von MBastieK am 08. Mai 2023 14:06, insgesamt 2-mal bearbeitet
MBastieK



Anmeldungsdatum: 06.10.2012
Beiträge: 951
Wohnort: Berlin-Wedding

Beitrag MBastieK Verfasst am: 04. Mai 2023 16:18    Titel: Antworten mit Zitat

Hallo!

Der Grundgedanke bei dieser Darstellung ist einfach, dass die Induktion durch das Blindfeld die ursprüngliche Ausgangs-Stromkurve in der Antenne mit einer weiteren Stromkurve so überlagert und in Gesamtheit oder Addition so versetzt, sodass die idealen 90° des Phasenverschiebungs-Winkels nicht mehr existieren und so ein Wirkwiderstand abgebildet wird.

Das muss man doch so sehen dürfen?

Grüsse
MBastieK



Anmeldungsdatum: 06.10.2012
Beiträge: 951
Wohnort: Berlin-Wedding

Beitrag MBastieK Verfasst am: 05. Mai 2023 14:03    Titel: Antworten mit Zitat

Hallo!

Gibt es eine alternative Erklärung für die Entstehung des Wirk- d.h. Strahlungs-Widerstandes in der Antenne? Eine konkrete und detaillierte?

Grüsse
MBastieK



Anmeldungsdatum: 06.10.2012
Beiträge: 951
Wohnort: Berlin-Wedding

Beitrag MBastieK Verfasst am: 08. Mai 2023 14:06    Titel: Antworten mit Zitat

Hallo!

Ist meine Darstellung unverständlich?

Grüsse
