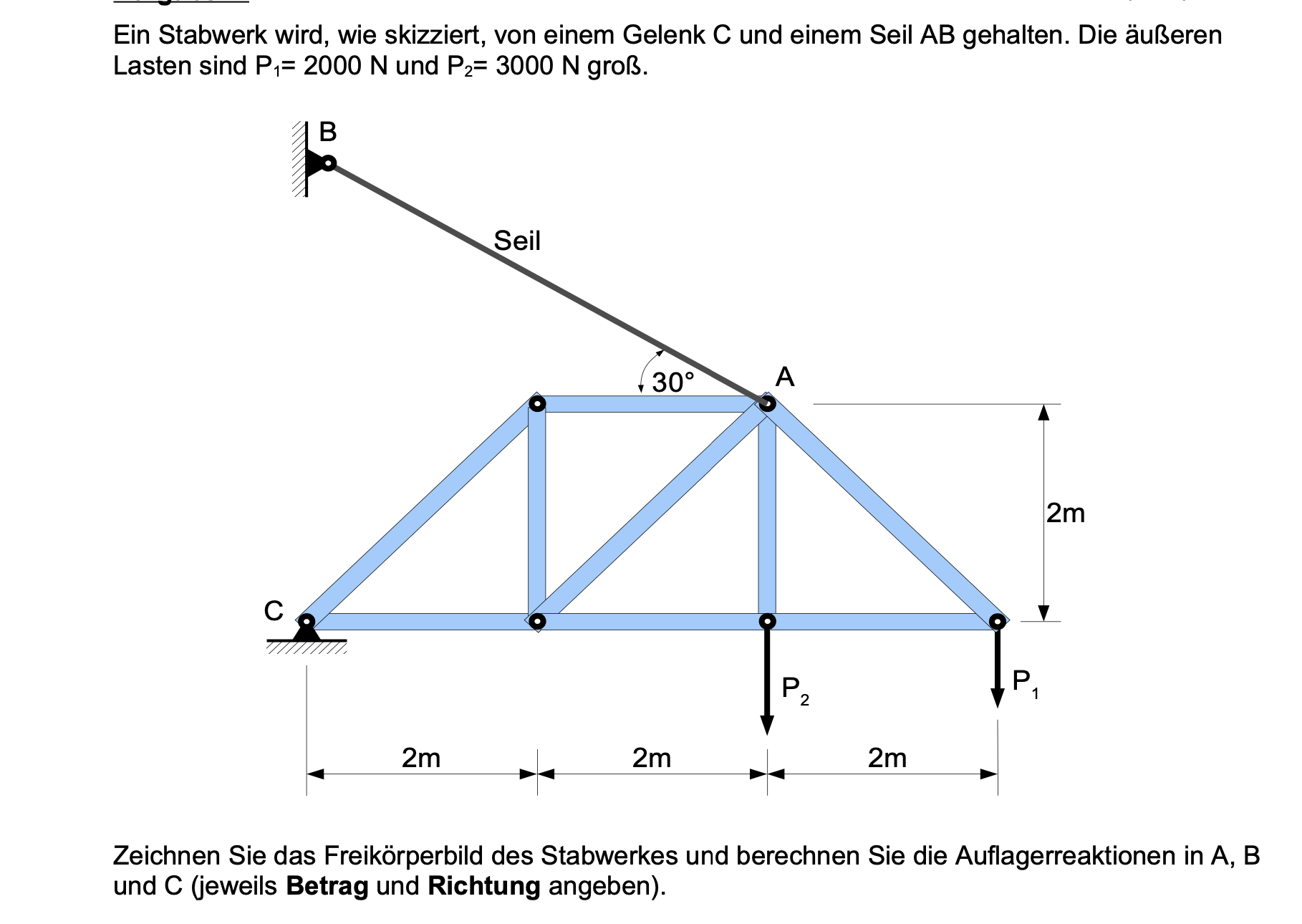

Auflagerkräfte

Maniac33 · Anmeldungsdatum: 15.06.2022 Beiträge: 145

Leute wollte nur meine Lösung zur Überprüfung geben

Stimmen die Ergebnisse
Rechnung komplett in PDF

Gerne um Berichtigung

Myon · Anmeldungsdatum: 04.12.2013 Beiträge: 6200

Ich erhalte andere Werte. Schon intuitiv sollte der Wert S=-89.56kN viel zu hoch sein. Und eine negative Seilkraft? Cy=-39.78kN kann auch unmöglich sein, Cy kann betragsmässig nicht grösser sein als P1+P2.

Die Gleichungen, von denen Du ausgehst, sehen aber glaube ich richtig aus. Zur Überprüfung:

In der ersten Gleichung stehen die Drehmomente um A.

Eine andere Möglichkeit ist, direkt die Seilkraft zu berechnen, indem man die Drehmomente um C aufstellt. Das ist einzig etwas mühsam, da man den Hebel und den Winkel, mit welcher die Seilkraft angreift, nicht direkt ablesen kann:

mit

roycy · Anmeldungsdatum: 05.05.2021 Beiträge: 961

Maniac33 · Anmeldungsdatum: 15.06.2022 Beiträge: 145

Wollte nicht das eure Hilfe umsonst ist

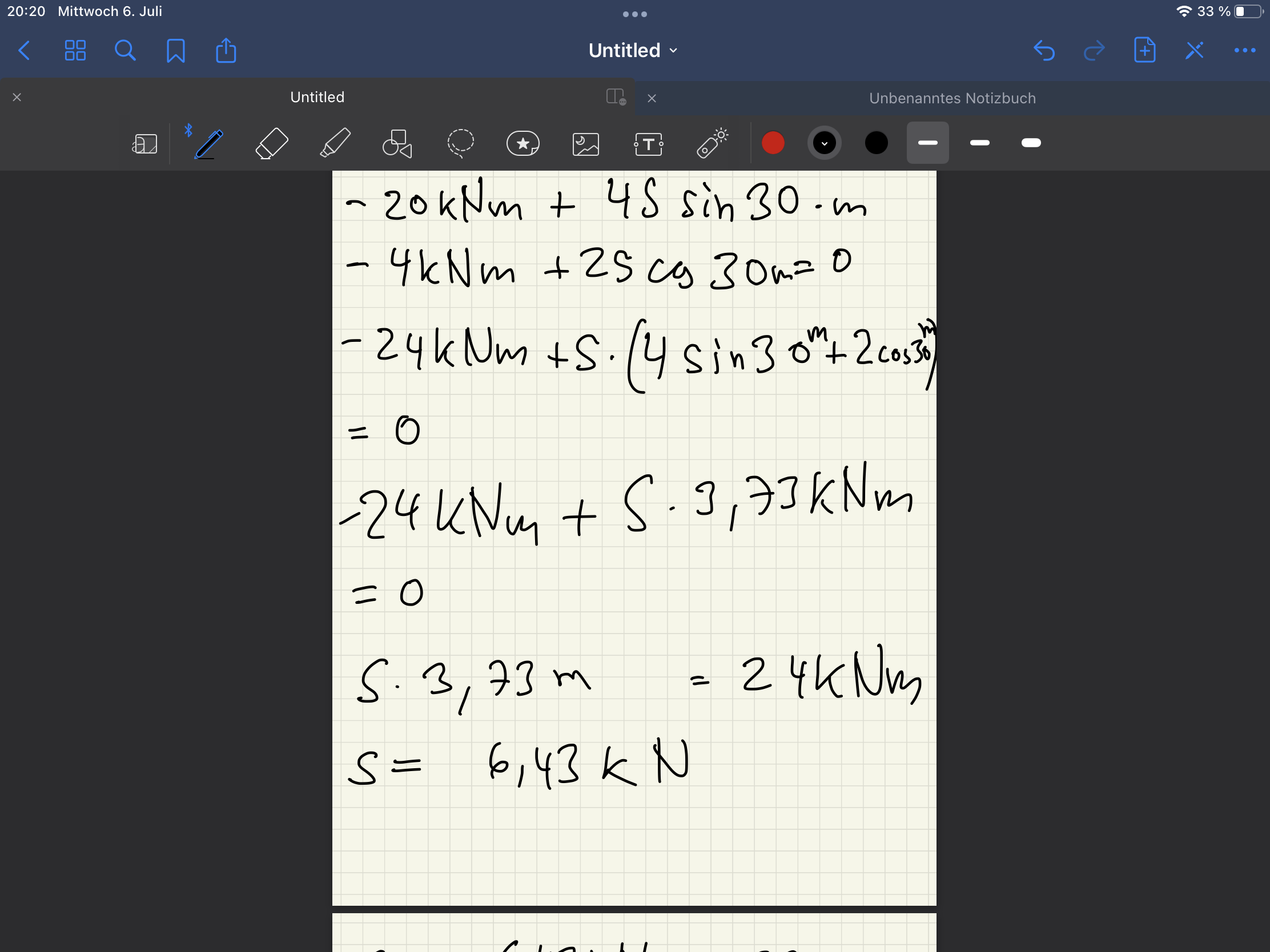

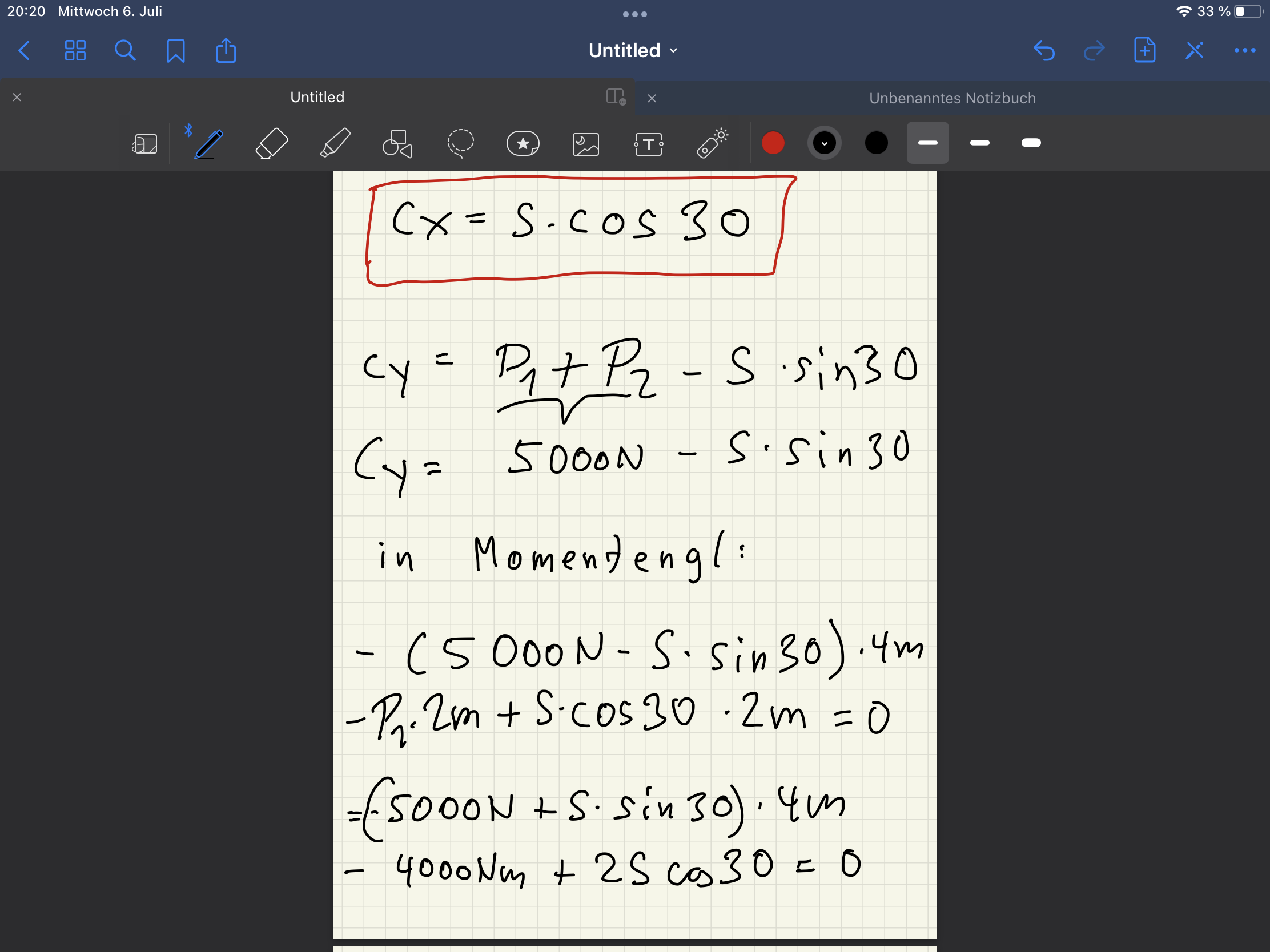

Habe nochmal gerechnet
Das Studium ist wahrscheinlich nicht das richtige für mich will es aber trotzdem dieses Mal probieren

Besser ?

Myon · Anmeldungsdatum: 04.12.2013 Beiträge: 6200

Das sieht sehr gut aus! Habe die gleichen Gleichungen und Resultate.

PS: Offenbar soll man als Lösung wieder die Kraftbeträge und Winkel angeben.

Maniac33 · Anmeldungsdatum: 15.06.2022 Beiträge: 145

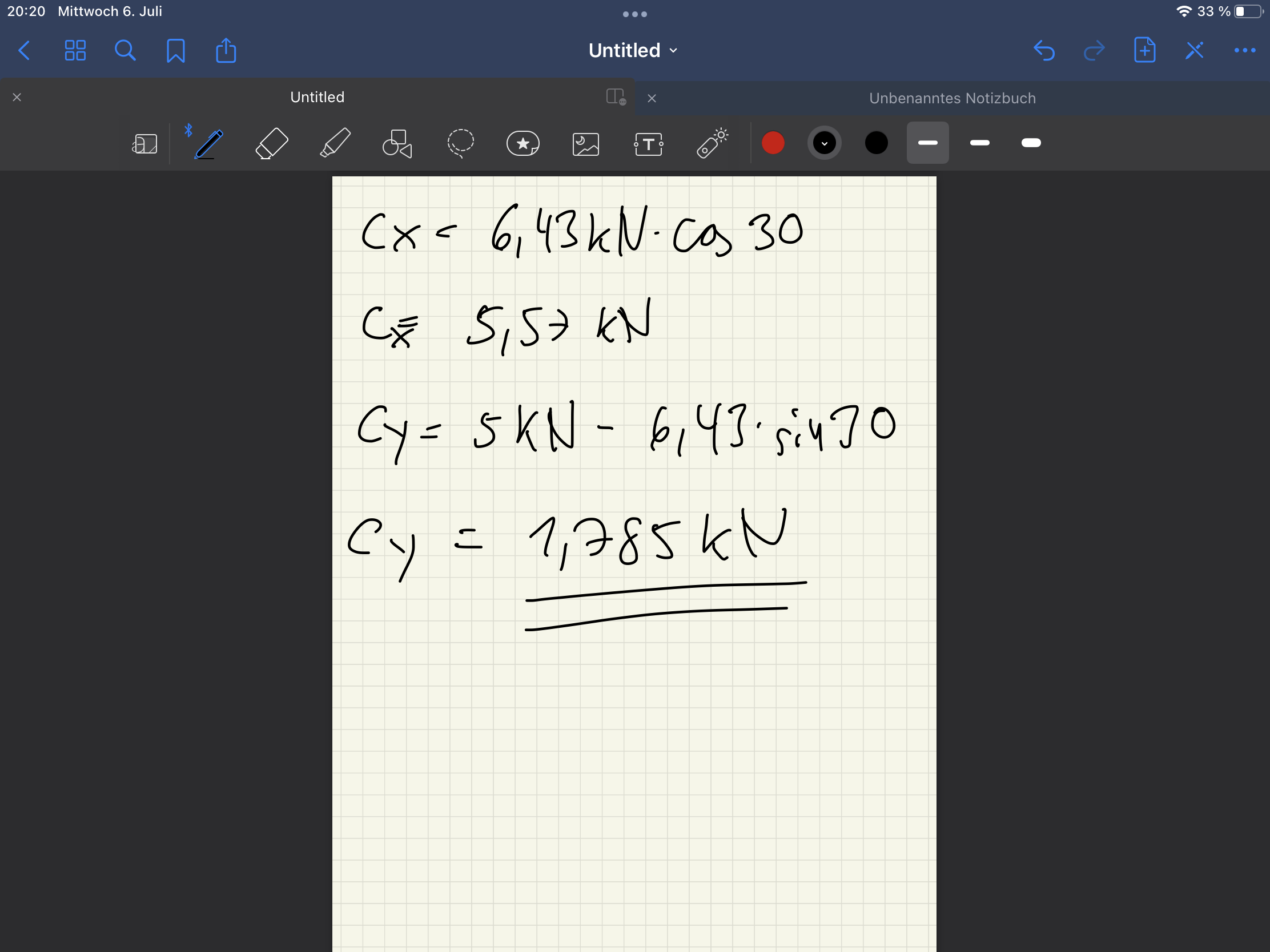

C = 6kN etwa
Was noch ?

Myon · Anmeldungsdatum: 04.12.2013 Beiträge: 6200

Winkel von C zur Horizontalen:

Bei A und B ist der Winkel jeweils 30° zur Horizontalen, evtl. wieder wie in den Lösungen die Richtungen noch mit einem Pfeil symbolisieren.

Maniac33 · Anmeldungsdatum: 15.06.2022 Beiträge: 145

Bei B hatte ich ja kein Bx und By
Same bei A ,also nur die Seilkraft
Welchen Betrag muss ich da angeben ?

Myon · Anmeldungsdatum: 04.12.2013 Beiträge: 6200

Der Kraftbetrag ist bei A und B jeweils die Seilkraft.

Maniac33 · Anmeldungsdatum: 15.06.2022 Beiträge: 145

S = 6.43 kN wären das? Big Laugh

Myon · Anmeldungsdatum: 04.12.2013 Beiträge: 6200

Ja genau.

Maniac33 · Anmeldungsdatum: 15.06.2022 Beiträge: 145

Danke
Zumindest kann man diese Aufgabe schon mal abhaken

mache bei den nächsten weiter Big Laugh
