Kräfte an Schneeschild

MMchen60 · Anmeldungsdatum: 31.01.2021 Beiträge: 207 Wohnort: Heilbronn

Hallo liebe Forumsgemeinde,

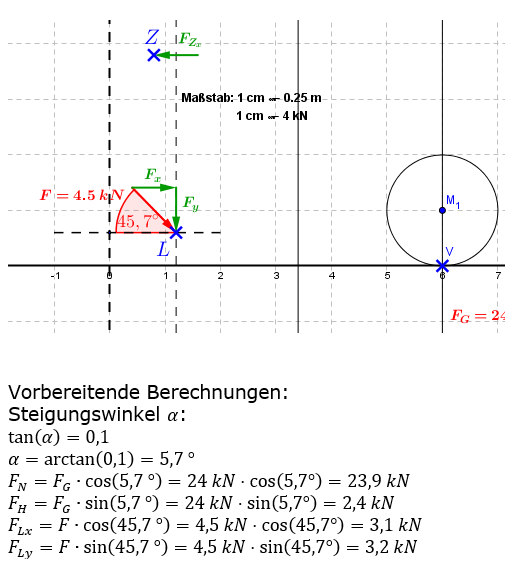

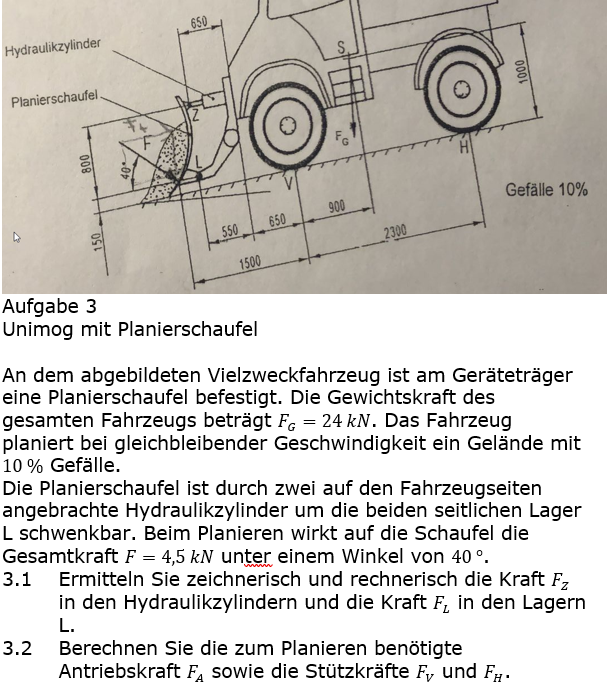

ich habe mal wieder etwas Verständnisschwierigkeiten bei einer Aufgabe, siehe Anhang Aufgabenstellung. Zunächst geht es mir um Aufgabe 3.1. Hierzu habe ich einmal eine Zeichnung angefertigt, siehe Anhang Aufgabe3a. Zunächst habe ich den Unimog um 7,1 ° gekippt, damit ich nicht so viele Kräfte umrechnen muss.
Jetzt geht es um die Aufteilung im Lager L, Aufteilung in x - un y-Richtung ist mir klar. Jetzt betrachte ich aber den Hydraulikzylinder Z. Der kann doch m. E. nur horizontale Kräfte aufnehmen, oder irre ich mich da? Falls nein, was mache ich nun mit der Kraft

?
Vielen Dank für Antwort
Meinolf
