Stromteiler

Dende · Anmeldungsdatum: 10.03.2021 Beiträge: 6

Hallo liebes Forum,
Ich bin Erstsemester in der Elektrotechnik und bereite mich nun auf meine Prüfungen vor.
Dabei bin ich bei der Rechnung zum Überlagerungsverfahren auf einen Schritt von meinem Prof gestoßen, den ich leider nicht nachvollziehen kann.
Das Prinzip des Überlagerungsverfahren ist mir bewusst, lediglich dieser eine Rechenschritt bereitet mir Kopfzerbrechen.

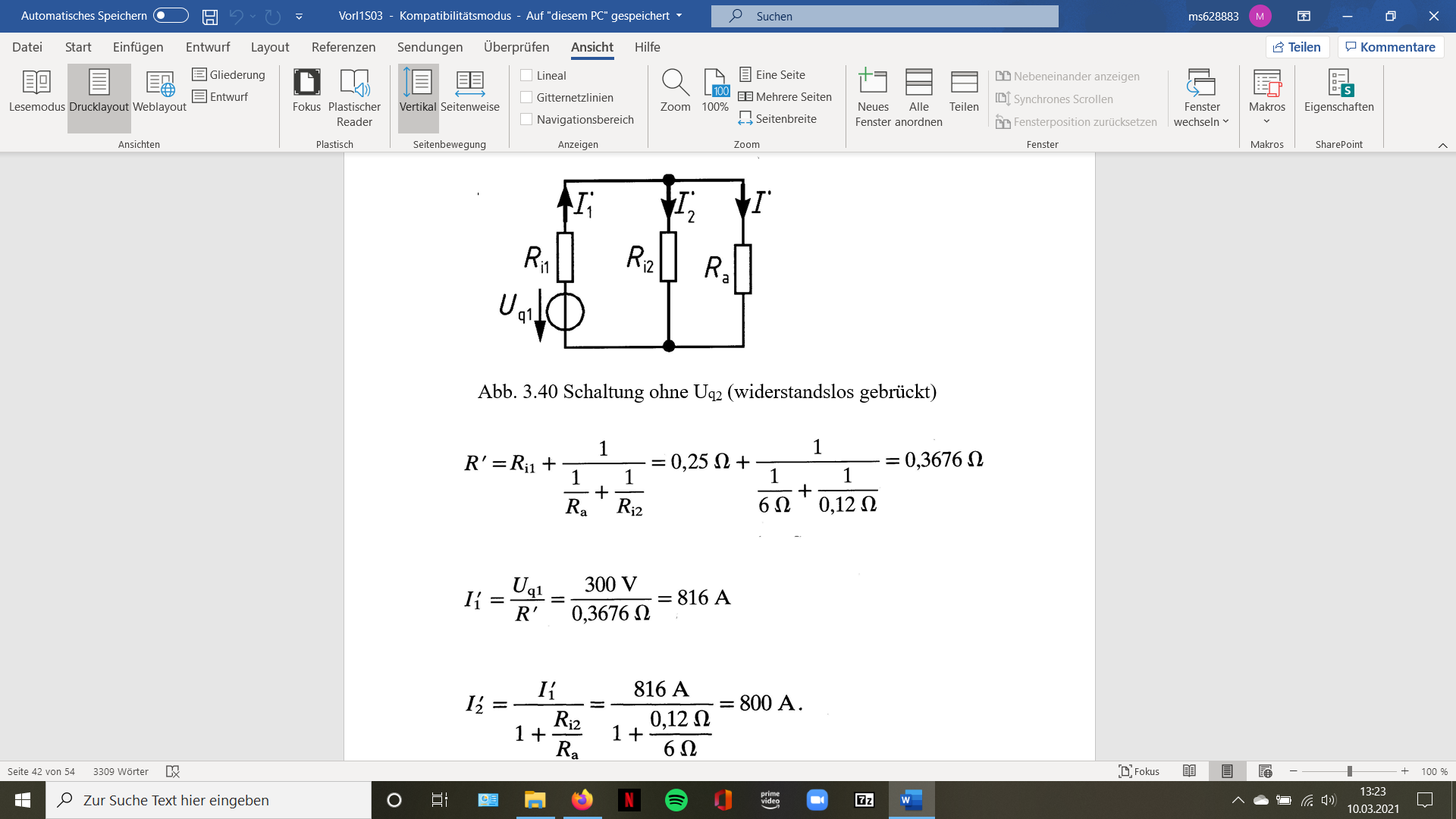

Ich hänge ein Bild der Aufgabe mit an.
Ich verstehe seinen Rechenweg für I2´nicht. Wisst ihr was er hier gemacht hat? Mit dem Stromteiler komme ich irgendwie nicht auf sein Ergebis.
Es kann auch sein das es mir einfach noch ein bisschen an Verständnis fehlt.

MFG Dende smile

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Dende · Anmeldungsdatum: 10.03.2021 Beiträge: 6

Stimmt, du hast recht. Vielen Dank!
Mein Fehler war es , dass ich mit R1 gerechnet habe. Das geht ja aber gar nicht weil es der Innenwid. der Spannungsquelle ist oder?

gast_4711 · Gast

Knotensatz:

Maschenregel:

Knotensatz in Maschenregel:

Auflösen nach I_2:

letzte Umformung

Dein Professor ist ein schlauer Mensch. Er hat Recht.

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7460

Willkommen im Physikerboard!

Dende · Anmeldungsdatum: 10.03.2021 Beiträge: 6

Vielen Dank für die hilfreichen Antworten!
Ich hab es jetzt endlich verstanden ^^
Ich hatte auch überhaupt nicht dran gedacht, dass man ja (wenn es ein lineares Netzwerk ist) einfach mit den Maschen und Knotengleichungen verfahren kann.

MFG
