Beitrag Jacky_10le Verfasst am: 14. Jan 2020 14:56    Titel: Berechnung von Kraft, Drehmoment und Reibung Antworten mit Zitat

Meine Frage:
Guten Tag in die Runde.
Ich benötige Hilfestellungen bei einem mechanischen Problem und hoffe, das ich hier die nötigen Tipps bekomme.

Ich habe ein quaderförmiges Langutmaterial, welches 980 Kg wiegt und möchte es mit einem Deckenkran und einem "Parallel-Blockgreifer" anheben. (Aufnahme ist am Schwerpunkt) Der Kontakt zwischen Greifer und Last soll über Reibung und ggf. Lastaufnahme stattfinden, da die Konstruktion nur für Reibschluss sehr groß und schwer wird.
Demnach müssten die vier Backen L-förmig nach innen ausgerichtet sein.
Die Konstruktion des Greifers ähnelt einer Schere.

Zu berechnen sind die Maße des Greifers!

Ich weiß leider nicht, wie bzw. wo ich anfangen soll und wäre über eine Hilfestellung sehr erfreut.

Gruß Z

Meine Ideen:
Da ich die Last mit Maßen und Gewichten habe, müsste ich rückwärts Richtung Kran rechnen. Stehe aber total auf dem Schlauch und finde kein Anfang.
Mathefix



Anmeldungsdatum: 05.08.2015
Beiträge: 5863
Wohnort: jwd

Beitrag Mathefix Verfasst am: 14. Jan 2020 15:10    Titel: Antworten mit Zitat

Welche Maße? Bitte Skizze!
Jacky_Z



Anmeldungsdatum: 14.01.2020
Beiträge: 3

Beitrag Jacky_Z Verfasst am: 14. Jan 2020 16:36    Titel: Antworten mit Zitat

Auf den Bildern zu sehen:

- Die Last die ich heben muss! (980Kg)

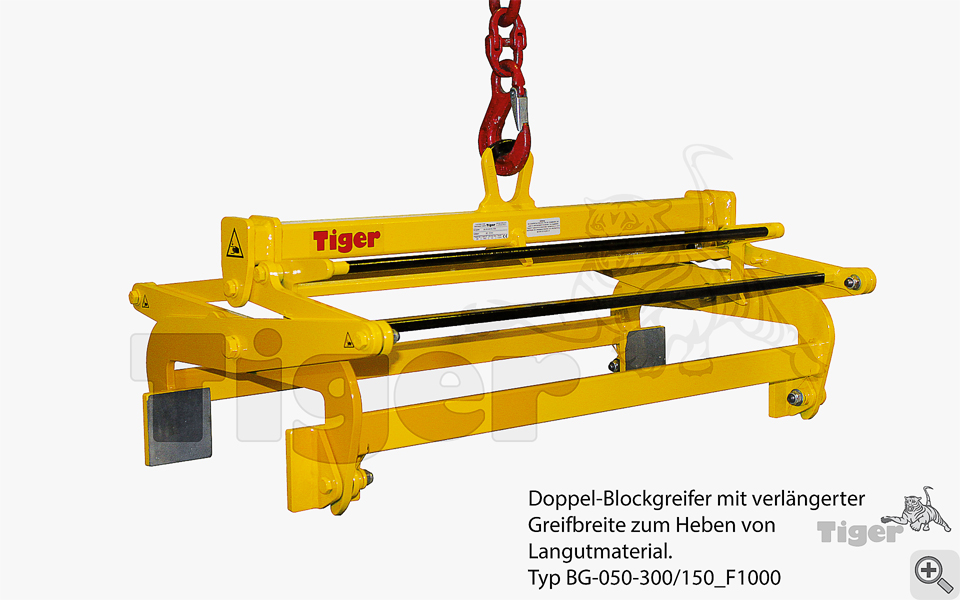

- Beispiel wie es aussehen könnte.

Es geht hier nur um die Berechnung, wie der Greifer dimensioniert sein muss, um die Last mit einem Sicherheitsfaktor von 2 zu heben.

Anstatt die Reibbacken, sollen L-Profile verwendet werden, damit die Last nicht nur durch Reibung gehalten wird.

Vielleicht wird es jetzt ein bisschen klarer.

Gruß Z
