Welche Seite wird durchgelassen? (Diode)

Maxwell90 · Anmeldungsdatum: 19.06.2018 Beiträge: 78

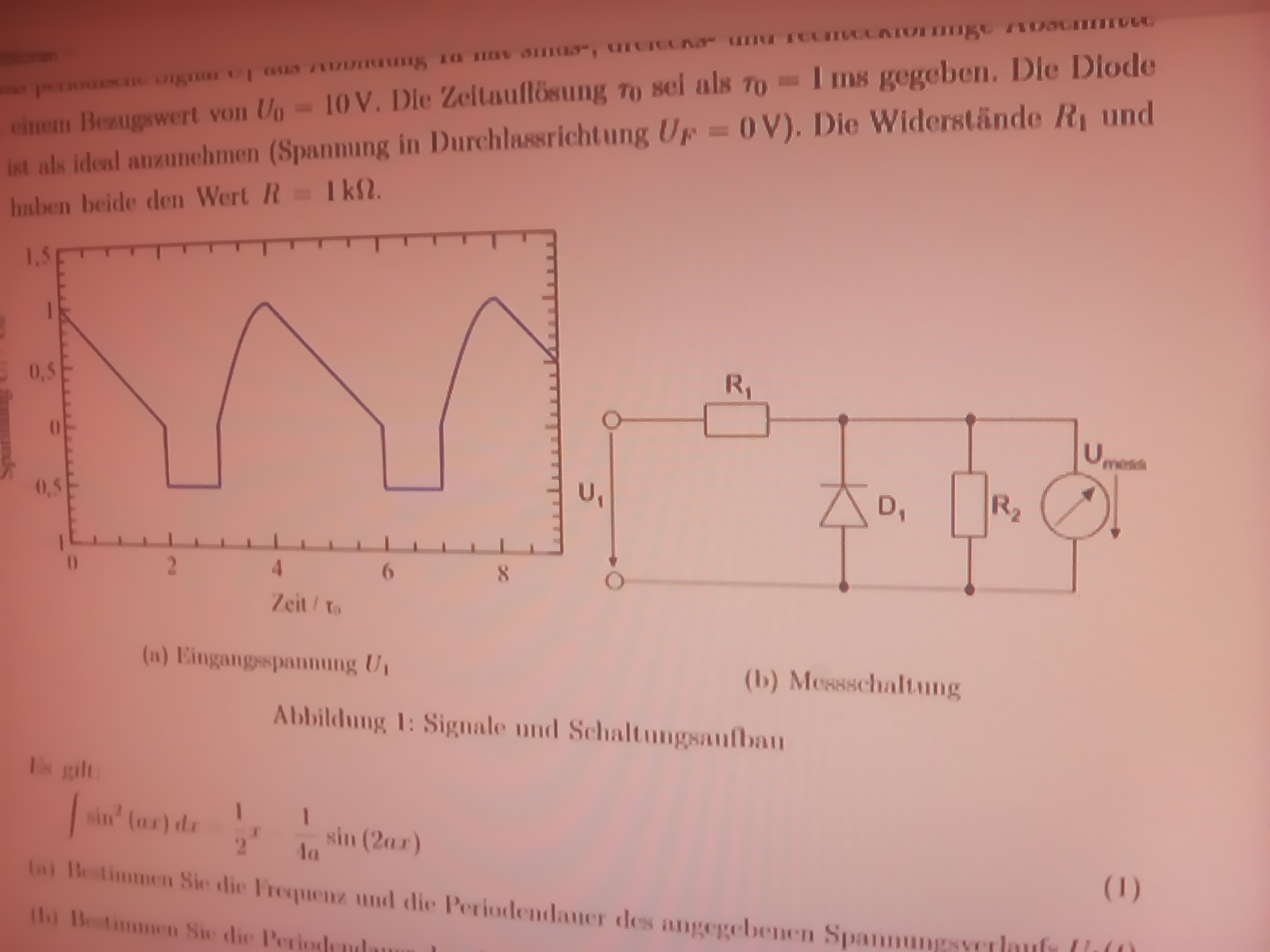

Hey es geht um die im Anhang hinzugefùge Aufgabe. Ich würde gerne wissen ob die obere Seite oder unsere Seite durchgelassen wird. Meine Idee ist das auf jeden Fall nur eine Seite durchgelassen wird also nichts umgeklappt wird und das die Seid die durchgelassen wird die Oberseite ist aber eine richtige Idee dazu habe ich nicht.

Wùrde mich freuen wen mir jemand zu diesem schon etwas bereits längeren Problem helfen kann. Lg

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Deine Idee ist richtig, falls Du mit Deiner "Oberseite" den positiven Spannungsabschnitt meinst. In diesem Fall sperrt die Diode, Du kannst sie Dir also wegdenken. Beim negativen Spannungsabschnitt dagegen stellt sie einen Kurzschluss dar, mit entsprechendem Wert von Umess.

Viele Grüße
Steffen
