Klausuraufgabe zu einem Tauchkompressor

Arny · Anmeldungsdatum: 02.07.2018 Beiträge: 3 Wohnort: Pfreimd

Servus Leute,

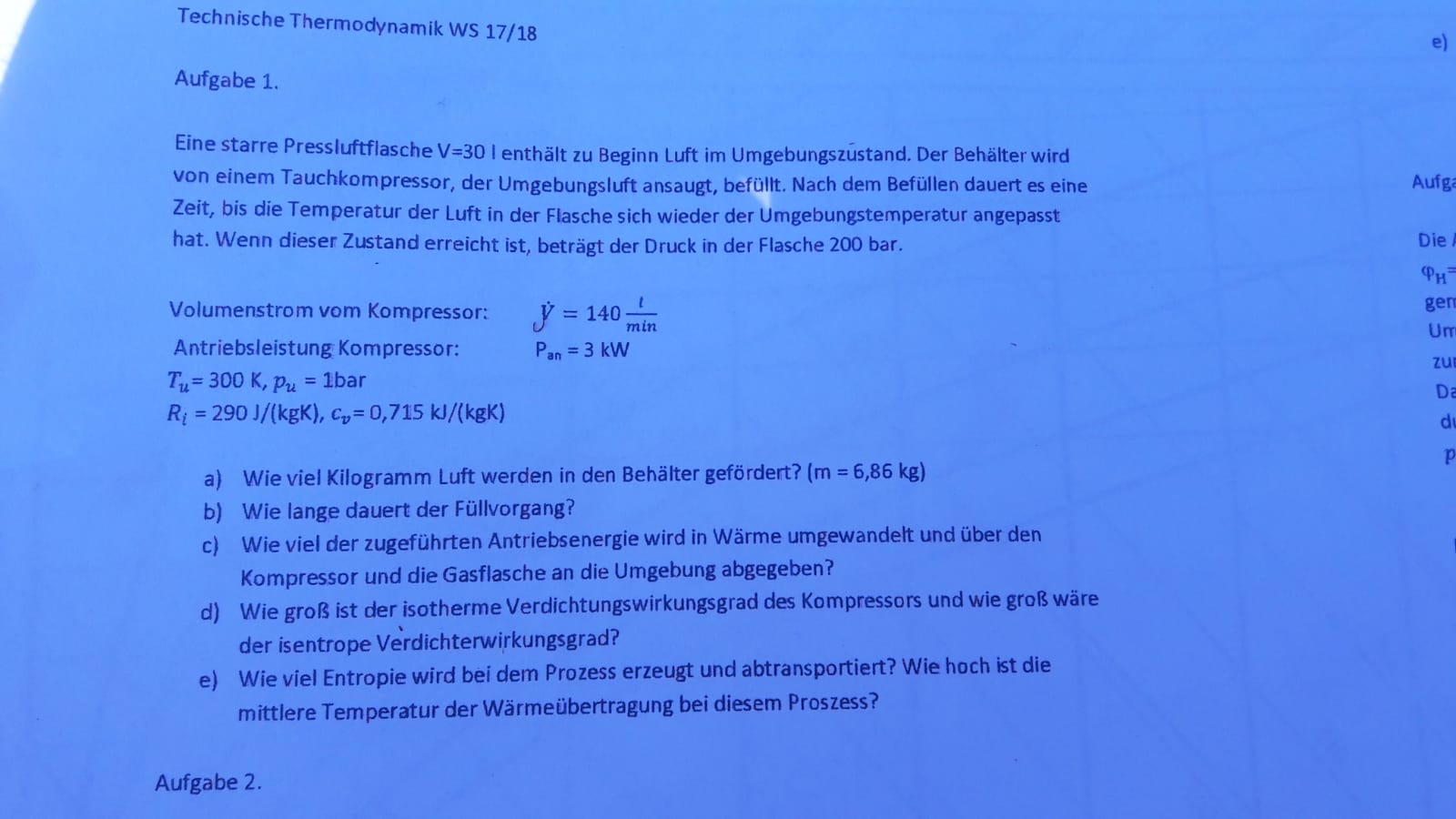

ähnlich wie unten habe ich auch einen Kompressor zu berechnen (siehe Bild im Anhang). Ich bräuchte da mal Hilfe von einem Fachkundigen.

a) noch einfach kommt 6,86kg raus

b) über den volumenstrom und die dichte den massenstrom berechnt und dann mit der Masse die Zeit berechnet sind ca. 13 sek

c) hier gehts dann schon los. da ich ja den zustand vor der Abkühlung nicht kenne, weiß ich hier nicht recht weiter.

ich kann über die Leistung wt des Kompressors berechnen. aber wie komme ich dann weiter? muss ich mit 2 systemen rechnen die flasche (isochor) und den kompressor (keine Ahnung welcher Prozess wahrscheinlich irgendein gekühlter kompressor)? ich komme nicht in den zustand vor dem abkühlen hinein dann wäre es wahrscheinlich ziemlich einfach.

d) wieder relativ einfach mit den beiden wirkungsgraden (brauche ggf. ergebnisse aus c)

e) hierfür bräuchte ich die wärme aus c für Tm

kann mir da jemand ein paar tipps geben ich habe den ganzen vormittag rum probiert aber komme auf so gut wie nichts...

Danke Leute

Myon · Anmeldungsdatum: 04.12.2013 Beiträge: 5849

Für c) soll man vermutlich annehmen, dass die Kompression adiabatisch verläuft. Es wird also ein Volumen von

adiabatisch auf ein Volumen von

komprimiert.

Für adiabatische Prozesse gilt

Daraus erhält man die Temperatur

unmittelbar nach der Komprimierung, und aus

die Wärme, die bei der anschliessenden Abkühlung wieder abgegeben wird.

Arny · Anmeldungsdatum: 02.07.2018 Beiträge: 3 Wohnort: Pfreimd

Auf das bin ich gar nicht gekommen. Danke dir !
