Spule

loui0410 · Anmeldungsdatum: 11.01.2018 Beiträge: 55

Hallo,

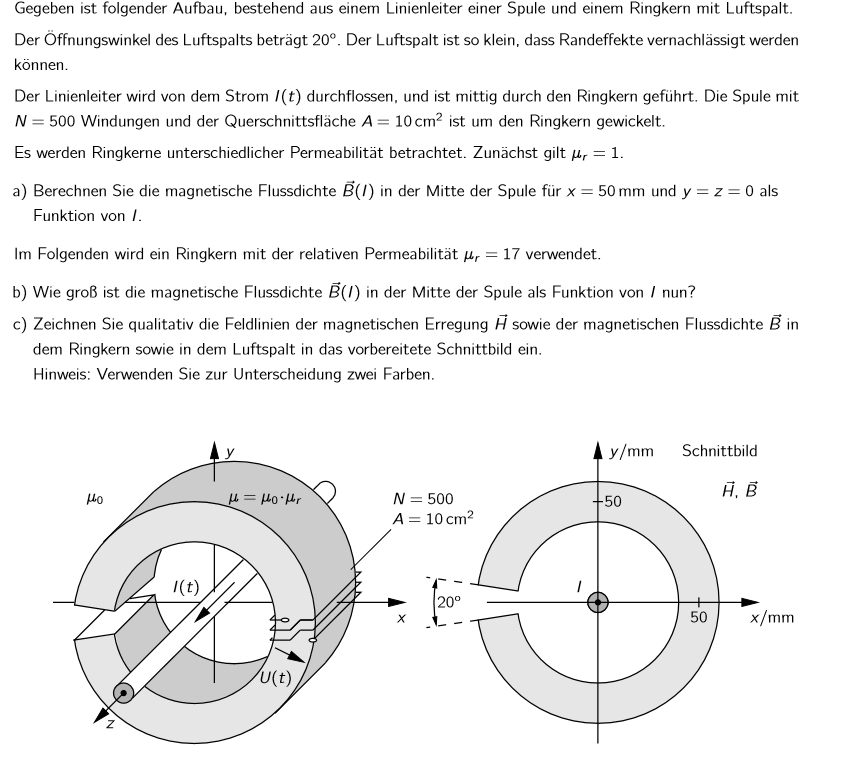

hat jemand eine Idee wie ich in der folgenden Aufgabe b) berechne?
a bekomme ich das richtige Ergebnis. Aber wo ist der Unterschied zweischen a und b, außer das sich die Permittivität ändert.. ? Ich habe leider keine Idee..

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Ich weiß nicht wo du steckst, aber Ausgangspunkt ist ds Durchflutungsgesetz:

1...Luftspalt
2...Eisen

Da B in 1 und 2 gleich ist, setzt du

Damit kannst du nach B auflösen.

loui0410 · Anmeldungsdatum: 11.01.2018 Beiträge: 55

Ok, danke..

aber was ist mit dem Luftspalt (20%)

ich habe folgende Formel in der Lösung, verstehe die aber nicht so ganz..

Da blicke ich einfach nicht durch.. sorry unglücklich

ML · Anmeldungsdatum: 17.04.2013 Beiträge: 3398

Probier mal den Ansatz:

Anschließend setzt Du ein:

und

sowie für

den entsprechenden Radius.
