90° Symbol in der Elektrik?

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
xCuse



Anmeldungsdatum: 10.11.2015
Beiträge: 69

Beitrag xCuse Verfasst am: 17. Mai 2017 16:29    Titel: 90° Symbol in der Elektrik? Antworten mit Zitat

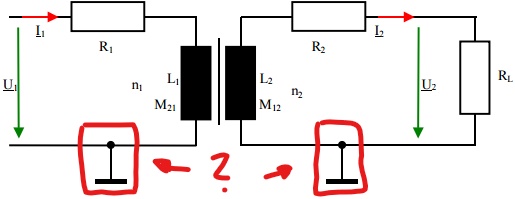

Hey, kann mir jemand erklären was dieses Symbol in einem Schaltkreis zu bedeuten hat ?

Danke schon mal smile



 Beschreibung:
 Dateigröße:  88.72 KB
 Angeschaut:  945 mal



Steffen Bühler
Moderator


Anmeldungsdatum: 13.01.2012
Beiträge: 7226

Beitrag Steffen Bühler Verfasst am: 17. Mai 2017 16:30    Titel: Antworten mit Zitat

Masse.

Viele Grüße
Steffen
xCuse



Anmeldungsdatum: 10.11.2015
Beiträge: 69

Beitrag xCuse Verfasst am: 17. Mai 2017 21:37    Titel: Antworten mit Zitat

Ah super vielen Dank dir ! smile
Da die Masse überall mit den multiplen Strichen untereinander dargestellt wird hab ich nicht erwartet das dies auch Masse darstellen soll Hammer
Wieder ein bisschen mehr gelernt Big Laugh
Steffen Bühler
Moderator


Anmeldungsdatum: 13.01.2012
Beiträge: 7226

Beitrag Steffen Bühler Verfasst am: 17. Mai 2017 22:00    Titel: Antworten mit Zitat

Die multiplen Striche stehen eigentlich für "Erde", also den Schutzleiter. Der ist aber eher selten auch mit Masse verbunden.
xCuse



Anmeldungsdatum: 10.11.2015
Beiträge: 69

Beitrag xCuse Verfasst am: 17. Mai 2017 22:30    Titel: Antworten mit Zitat

Ahh bin doof LOL Hammer hab mir das falsche Schaltzeichen angeschaut, aber das Zeichen für die Masse hat zumindest in Wiki auch Striche unten dran, nur sind die nicht parallel untereinander. Das ähnelt eher dem Symbol in der TM für eine Einspannung.
Danke dir auf jeden Fall für die Klarstellung Thumbs up!
