Wärmestrahlung innerhalb zweier Rohre

Lost Traces · Anmeldungsdatum: 12.09.2015 Beiträge: 24

Hallo!

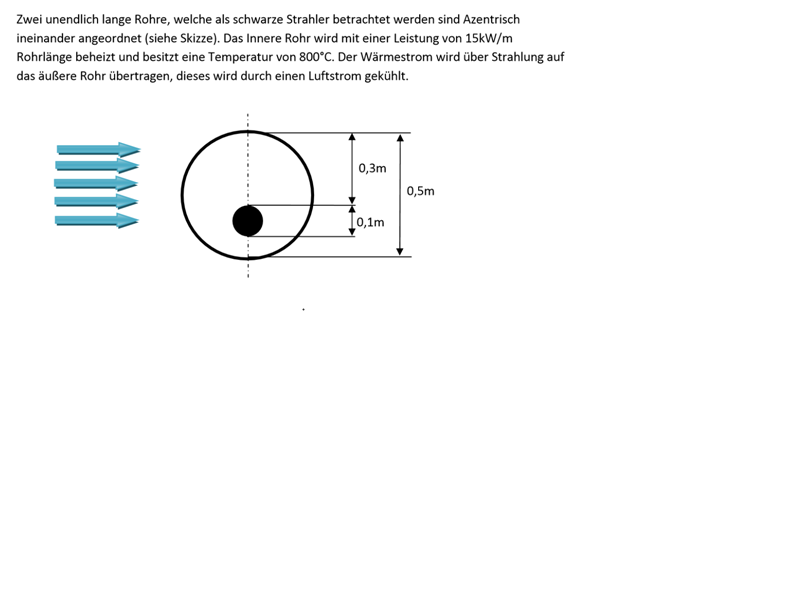

Ich hätte eine Frage zu einem Beispiel. Es geht um zwei azentrisch (!) ineinander angeordnete Rohre (siehe Anhang). Das innere Rohr wird mit einer Leistung von 15kW/m beheizt und hat eine Temperatur von 800°C. Die Sichtfaktoren sind gegeben; außerdem kenne ich die Wandstärke des Rohrs (2,5cm) und dessen Wärmeleitfähigkeit (3,5W/mK).
Gesucht sind die Temperaturen an der Außenseite und an der Innenseite des äußeren Rohrs.

Mein Problem: ich weiß nicht, wie ich die Azentrizität der Rohre berücksichtigen soll bzw. ob diese überhaupt eine Rolle spielt grübelnd

Ich habe schon andere Beispiele dieser Art gerechnet, allerdings waren die Rohre da immer konzentrisch angeordnet.
Kann mir vielleicht jemand weiterhelfen?
Schonmal vielen Dank smile

Duke711 · Anmeldungsdatum: 26.01.2017 Beiträge: 434

Da laut Aufgabentext der Wärmestrom von innerem zu äußerem Rohr durch Wärmestrahlung übertragen wird, jedoch keine Konvektion erwähnt wird. Sowie laut ungenauer Skizze, das äußere Rohr wohl sehr dünnwandig sein soll. Gehe ich mal davon aus, dass im inneren ein Vakuum angeommen wird.
Demnach spielt aus vereinfachter Betrachtung die azentrische Anordung keine Rolle. Nach dem komplexen realen Sachtverhalt ist wohl nicht gefragt, würde wohl auch vermutlich das Thema im seinem Umfang sprengen.
