Beitrag ET33 Verfasst am: 02. Jul 2016 09:30    Titel: Lichtbogen Antworten mit Zitat

Hallo leute ich habe gerade ein problem bei dieser Aufgabe wo ich die Musterlösung nicht verstehe.

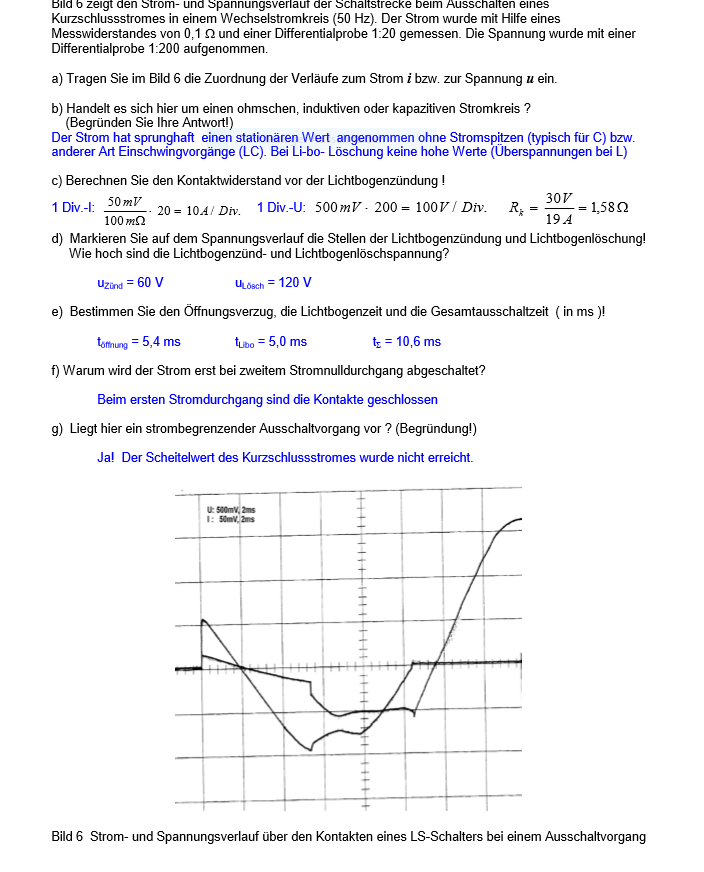

Ich habe probleme bei der c) zu verstehen ,woher die 50mV/100mohm *20 her kommen ?
Kann mir das jemand erklären ?

Ich habe probleme die komplette c) rechnung nach zu vollziehen.

Ich hoffe jemand kann mir das erklären



 Beschreibung:

Download
 Dateiname:  lb.PNG
 Dateigröße:  109 KB
 Heruntergeladen:  154 mal

isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2901
Wohnort: München

Beitrag isi1 Verfasst am: 02. Jul 2016 10:57    Titel: Re: Lichtbogen Antworten mit Zitat

ET33 hat Folgendes geschrieben:
Ich habe probleme bei der c) zu verstehen ,woher die 50mV/100mohm *20 her kommen ?Kann mir das jemand erklären ?
Ich verstehe das so, ET:
Der hat mit Hilfe eines Diff.Tastkopfs ü = 1:20 am Messwiderstand 0,1 Ohm die Amplitude 50 mV am Oszi abgelesen.
Die Spannung am Oszi , also die 50mV = ü * 0,1 Ohm * (Strom I)
Aufgelöst nach Strom I = 0,05V / (0,1 Ohm * 1/20) = 50mV / (100mOhm / 20) = 10 A

Ist das verständlich?
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 02. Jul 2016 11:11    Titel: Antworten mit Zitat

Die 50 mV stehen ja auch in der legende im Bild
.

Daher habe ich gedacht das er den wert dort her hat .

Hat man diese 0.1 irgendwo im Bild abgelesen ? Oder wie genau ?

Das ist mir ein wenig unklar.

Warum wurde dann 500mV*200 gerechnet ?

Und wie wurde das Rk berechnet ,kannst du mir das bitte auch erklären?
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 02. Jul 2016 16:32    Titel: Antworten mit Zitat

Müsste es nicht für die Spannung

500mV*1/200 sein?

Warum wird 500*200 gerechnet ?
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 03. Jul 2016 18:59    Titel: Antworten mit Zitat

Kann mir jemand wenigstens erklären wo man den Öffnungsverzug und die Lichtbogenzeit abliest?
