Beitrag ET33 Verfasst am: 27. März 2016 22:13    Titel: Elektrisches Feld Antworten mit Zitat

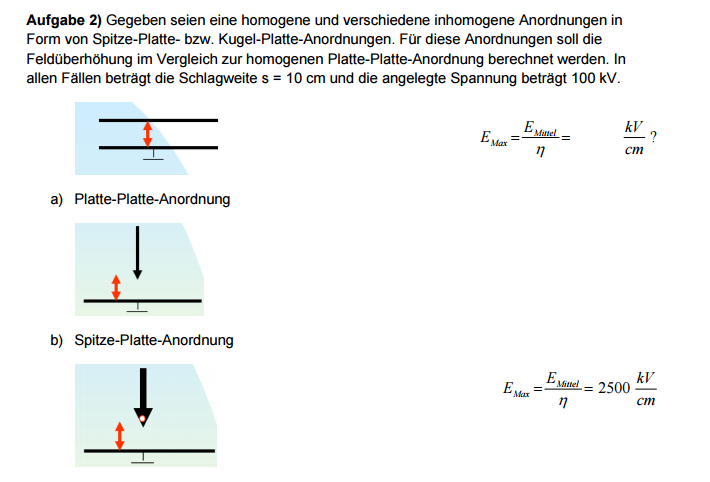

Hallo kann mir jemand erklären wie ich bei der angehängten Aufgabe bei Fall a) vorgehen soll?

Wie soll ich da die Felüberhöhung berechnen ?



 Beschreibung:

Download
 Dateiname:  c.PNG
 Dateigröße:  54.5 KB
 Heruntergeladen:  502 mal

GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861

Beitrag GvC Verfasst am: 29. März 2016 14:38    Titel: Antworten mit Zitat

Der Schwaigersche Ausnutzungsfaktor ist abhängig von zwei geometrischen Faktoren p=(s+r)/r und q=R/r und in Abhängigkeit von diesen beiden Größen tabellarisch oder grafisch aufgelistet. Die im Fall a) beschriebene Platte-Platte-Anordnung kann dabei als Kugel-Kugel-Anordnung mit unendlich großen Kugelradien R und r interpretiert werden. Deshalb ergibt sich p=1 und q=1. In der entsprechenden Tabelle lässt sich für p=q=1 der Ausnutzungsfaktor zu ablesen. Die Maximalfeldstärke im Plattenkondensator ist also gleich der Homogenfeldstärke

ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 30. März 2016 22:05    Titel: Antworten mit Zitat

Also wäre es dann :



Welche tabelle meinst du eigentlich wo man das n ablesen kann ?

Weisst du was ich jetzt bei der Spitze - Platte Anordnung beachten muss?

Und danke GVC ,dass ich überhaupt jemand bei dieser Aufgabe gemeldet hat.
Et333
Gast





Beitrag Et333 Verfasst am: 05. Apr 2016 09:27    Titel: Antworten mit Zitat

Hat niemand eine Idee ?
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861

Beitrag GvC Verfasst am: 05. Apr 2016 11:50    Titel: Antworten mit Zitat

Im Aufgabenteil b) ist gegeben



Da Spannung und Schlagweite und damit EMittel sowie EMax gegeben sind, soll offenbar der Ausnutzungsfaktor bestimmt werden. Löse also die Gleichung nach auf:


mit
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861

Beitrag GvC Verfasst am: 06. Apr 2016 15:20    Titel: Antworten mit Zitat

ET33 hat Folgendes geschrieben:
Welche tabelle meinst du eigentlich wo man das n ablesen kann ?


Findest Du in jedem Hochspannungslehrbuch oder Skriptum, z.B. hier ab Seite 30 (Erläuterungen dazu ab Seite 26).

http://www.hst.tu-darmstadt.de/fileadmin/lehre/hauptstudium/WS0910/HST_1/Skript/hst_v_06.pdf
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 07. Jul 2016 19:52    Titel: Antworten mit Zitat

n = Emittel/EMax

n = Emittel/2500kV/cm


Aber welchen Wert hat Emittel?
