Leitung mit Kabel

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

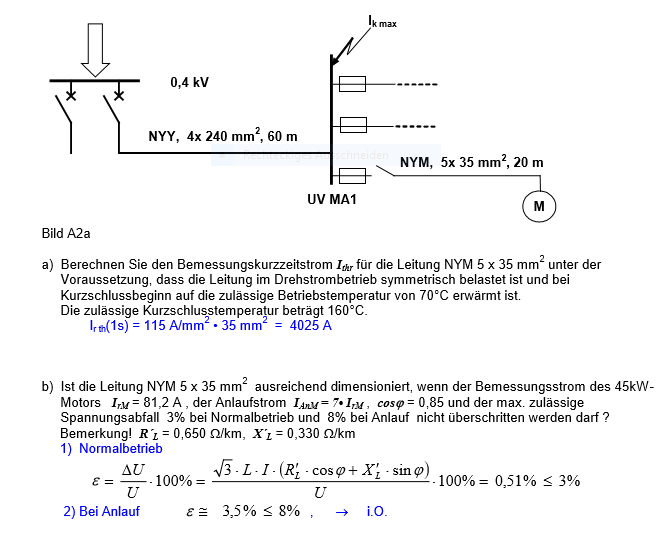

Guten Abend ich habe gerade bei dieser Aufgabe beim Aufgabenteil b ) verständnis probleme .

Kann mir jemand erklären welche Werte für L und I hier jeweils eingesetzt werden ?

Für das I würde ich I = 7*81.2A = 568.4A einsetzen .

Richtig ?

Aber für das L habe ich keine Idee .

Für Hilfe wäre ich dankbar.

borromeus · Anmeldungsdatum: 29.12.2014 Beiträge: 509

In der Skizze steht doch 20m.

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

Was muss ich aber für sin phi einsetzen ?

Das ist ja gar nicht gegeben ?

Hoffe mir kann jemand helfen

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7241

Zwei Möglichkeiten:

Such Dir eine aus.

Viele Grüße
Steffen

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

Soll ich sin(0.85) einsetzen oder wie ?

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

Oder eeinfach arcsin (0.85) nehmen?

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

Richtig ?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7241

Richtig.

Oder alternativ

Et3333 · Gast

Mit 0.53 kommt ich allerdings immer noch nicht auf das richtige Ergebnis .

Was soll den für I eingesetzt werden?

Et3333 · Gast

Niemand eine Idee ?

borromeus · Anmeldungsdatum: 29.12.2014 Beiträge: 509

Wie kommst Du auf die 45kW im Nenner?
Willst Du b1 oder b2 berechnen?

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

[quote="ET33"]

Das wären die 3.5%.

Aber wie kommen die dann auf die 0.51%?

Welche Spannung wurde eingesetzt?

borromeus · Anmeldungsdatum: 29.12.2014 Beiträge: 509

Weil die 0,51% bei Beispiel b1) Normalbetrieb herauskommen und da ist der Nennstrom und nicht der Anlaufstrom in der Formel zu berücksichtigen.

Und im Nenner sind 400 V und nicht 400 W!!

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

Ah danke .

Jetzt habe ich das richtige Ergebnis endlich. Big Laugh

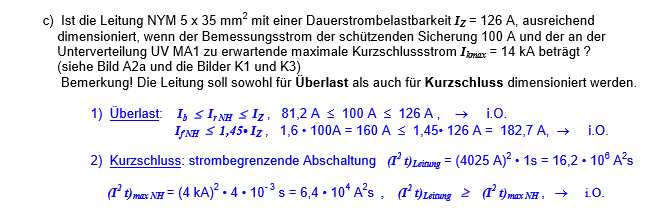

Ich hoffe du hast noch lust ein wenig mir bei der c) zu helfen .

Hier verstehe nicht so genau wo die Werte 1.6 und 1.45 her kommen ?

Vielleicht kannst du mir das erklären ?

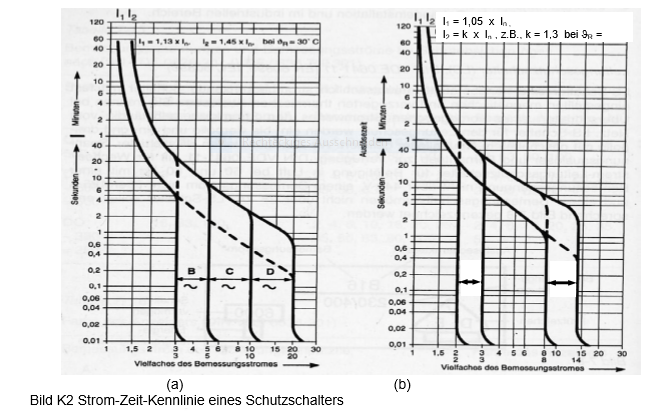

Bild a) Kupfer . b) Aluminium
