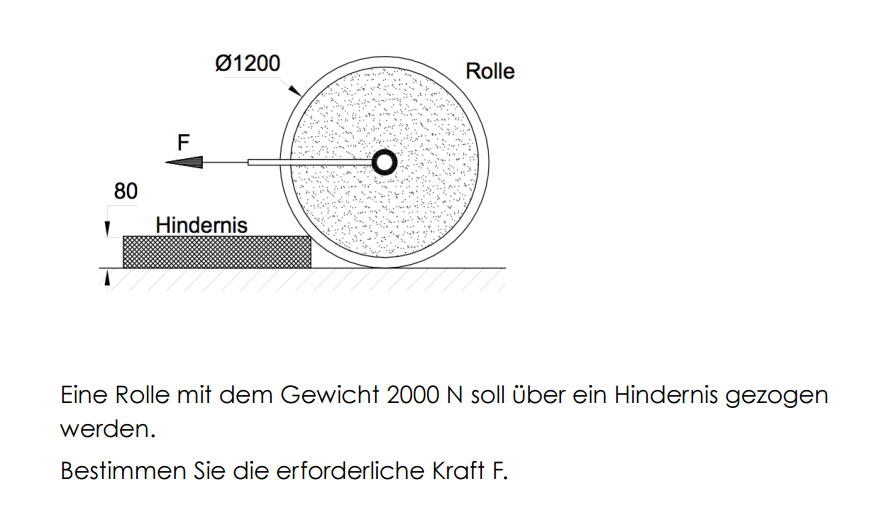

Rolle über ein Hindernis erforderlich Kraft bestimmen

Hollister · Anmeldungsdatum: 11.07.2015 Beiträge: 10

Hallo Leute ich gebe das erste mal hier ein Beitrag ab.

Und ich komme bei der folgenden Aufgabe nicht wirklich zu recht bzw. ich habe kein Ansatz dafür.
Wäre echt super wenn Ihr mir helfen könntet.
Es wäre auch toll wenn, ihr mir ausführlich erklären könntet wie Ihr vorgehen würdet.

hansguckindieluft · Anmeldungsdatum: 23.12.2014 Beiträge: 1213

Hallo,

wenn die Rolle über das Hindernis gehoben wird, berührt sie das Hindernis nur an der rechten Kante. Die Zugkraft erzeugt dann ein Drehmoment um diesen Berührpunkt. Und dieses Drehmoment muss größer sein, als das Drehmoment, welches die Gewichtskraft um den Berührpunkt erzeugt.

Also: Hebelarme zum Berührpunkt ermitteln und dann das Momentengleichgewicht aufstellen. Dann nach der gesuchten Zugkraft auflösen.

Gruß

Hollister · Anmeldungsdatum: 11.07.2015 Beiträge: 10

"Und dieses Drehmoment muss größer sein, als das Drehmoment, welches die Gewichtskraft um den Berührpunkt erzeugt."

In der Lösung Steht 1151N also kleiner als die Gewichtskraft
müssen die Hebelarme nicht gleich sein bei beiden Kräften (Fg und F)?

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Hollister · Anmeldungsdatum: 11.07.2015 Beiträge: 10

Nein aber es wurde doch gesagt das das Drehmoment mit der Zugkraft > Gewichtskraft sein soll oder habe ich etwas falsch verstanden?

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Hollister · Anmeldungsdatum: 11.07.2015 Beiträge: 10

sind bei beiden Kräfte (Fg und F ) die Hebelarme nicht gleich?

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861
