Frage zum Maschenumlauf

Pfirsichmensch · Anmeldungsdatum: 09.08.2014 Beiträge: 284

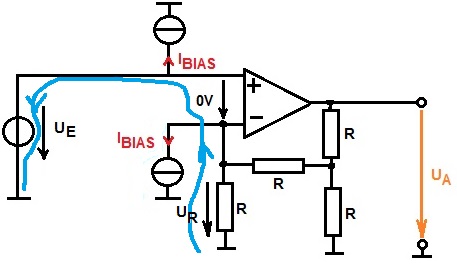

In der Aufgabenstellung soll die Ausgangsspannung in Abhängigkeit von den BIAS-Strömen und der Eingangsspannung UE berechnet werden.
PSPice gibt mir bei der Simulation sehr komische Daten raus ...

Der Operationsverstärker ist als ideal anzunehmen, nur die BIAS-Ströme sind zu berücksichtigen.

Mir geht es eigentlich nur um den ersten Maschenumlauf, die mir doch zeigt, dass die Spannung U_R genau gleich U_E entspricht.

Die Quelle brauch ich doch nicht umzuwandeln dafür. Stimmt dies?

ML · Anmeldungsdatum: 17.04.2013 Beiträge: 3404

Hallo,
