Ausgangsspannung einer OPV-Schaltung

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
sodamarshall



Anmeldungsdatum: 13.04.2015
Beiträge: 11

Beitrag sodamarshall Verfasst am: 13. Apr 2015 20:11    Titel: Ausgangsspannung einer OPV-Schaltung Antworten mit Zitat

Grüß euch!
Hab gerade Verständnis Probleme bei einer OPV-Schaltung!

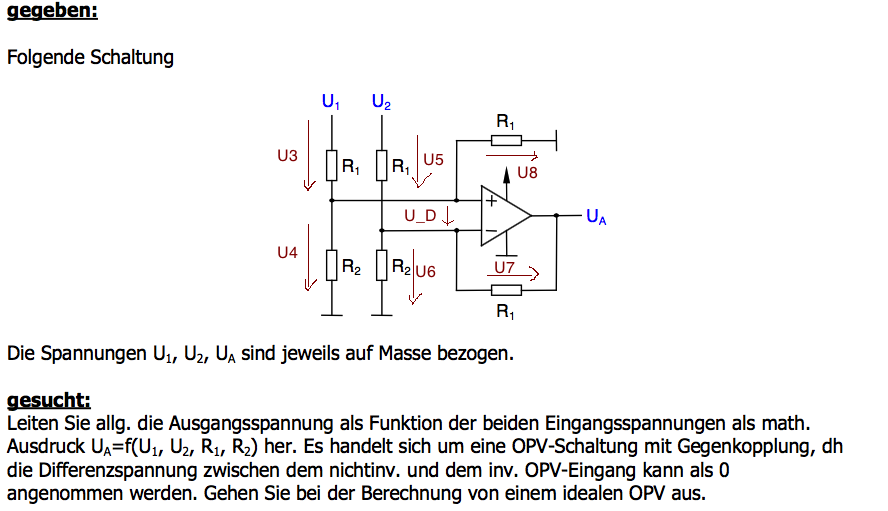

Also eig is ja alles im Anhang smile

Im Grund nach der Spannungsteilerregel gilt ja:




Und ab hier beginnen meine Probleme.
Grundsätzlich sind ja die Ströme aus diesem beiden Netzwerken in U1 gleich wie der Strom durch den Widerstand, bei dem U8 abfällt und in U2 gleich wie der Strom durch den Widerstand, bei dem U7 abfällt.
Aber ich weiß nicht weiter.
Gilt?

Liebe Grüße!



 Beschreibung:

Download
 Dateiname:  Untitled.png
 Dateigröße:  79.07 KB
 Heruntergeladen:  323 mal

schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien

Beitrag schnudl Verfasst am: 13. Apr 2015 20:35    Titel: Antworten mit Zitat

nein, U4 und U6 stimmen einmal sicher nicht: du hast ja keinen unbelasteten Spannungsteiler!!!!!
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
sodamarshall



Anmeldungsdatum: 13.04.2015
Beiträge: 11

Beitrag sodamarshall Verfasst am: 14. Apr 2015 10:31    Titel: Antworten mit Zitat

hmm, stimmt, ok dann brauch ich erstrecht Hilfe.

Könnte ich dann den belasteten Spannungsteiler um U1 so anschreiben?



Sozusagen, dass ich die Widerstände bei 4 und 8 parallel zusammenfasse?
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien

Beitrag schnudl Verfasst am: 14. Apr 2015 10:51    Titel: Antworten mit Zitat

Sowas macht man "normalerweise" mit einer Knotenpunktanalyse:

Ux sei die Spannung am (+) bzw. (-) OP Eingang.
G1 = 1/R1 und G2 = 1/R2

Dann gilt (Knotengleichungen):





Das sind zwei Gleichungen und zwei Unbekannte. Der Rest ist ein Dreizeiler.

_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien

Beitrag schnudl Verfasst am: 14. Apr 2015 12:50    Titel: Antworten mit Zitat

sodamarshall hat Folgendes geschrieben:
hmm, stimmt, ok dann brauch ich erstrecht Hilfe.

Könnte ich dann den belasteten Spannungsteiler um U1 so anschreiben?



Sozusagen, dass ich die Widerstände bei 4 und 8 parallel zusammenfasse?


Wenn du es so machst: Die zweite Bedingung wäre dann, dass Ua genau so groß ist, dass U4=U6.

_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
sodamarshall



Anmeldungsdatum: 13.04.2015
Beiträge: 11

Beitrag sodamarshall Verfasst am: 14. Apr 2015 13:11    Titel: Antworten mit Zitat

schnudl hat Folgendes geschrieben:


Wenn du es so machst: Die zweite Bedingung wäre dann, dass Ua genau so groß ist, dass U4=U6.


Ok, aber auf diese Bedingung wär ich nicht gekommen.
Stimmt denn?
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien

Beitrag schnudl Verfasst am: 14. Apr 2015 14:45    Titel: Antworten mit Zitat

ja
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
sodamarshall



Anmeldungsdatum: 13.04.2015
Beiträge: 11

Beitrag sodamarshall Verfasst am: 14. Apr 2015 16:24    Titel: Antworten mit Zitat

Hmm komme leider immer noch nicht aufs richtige.

Ich habs weiter versucht mit



mit
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien

Beitrag schnudl Verfasst am: 14. Apr 2015 17:09    Titel: Antworten mit Zitat

sodamarshall hat Folgendes geschrieben:



meinst du nicht:


_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
sodamarshall



Anmeldungsdatum: 13.04.2015
Beiträge: 11

Beitrag sodamarshall Verfasst am: 15. Apr 2015 13:09    Titel: Antworten mit Zitat

Achja klar!
Ach, das ärgert mich jetzt, dass ich das übersehen hab^^

Habs richtig! Danke für die Hilfe!
