Tellie Verfasst am: 25. Dez 2014 11:35 Titel: Haftung und Reibung - wann kommen die Blöcke in Bewegung |
|
|

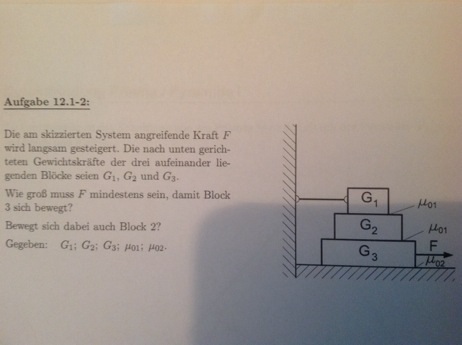

Die Frage ist: wie groß muss F sein, damit die 3 Blöcke in Bewegung kommen?

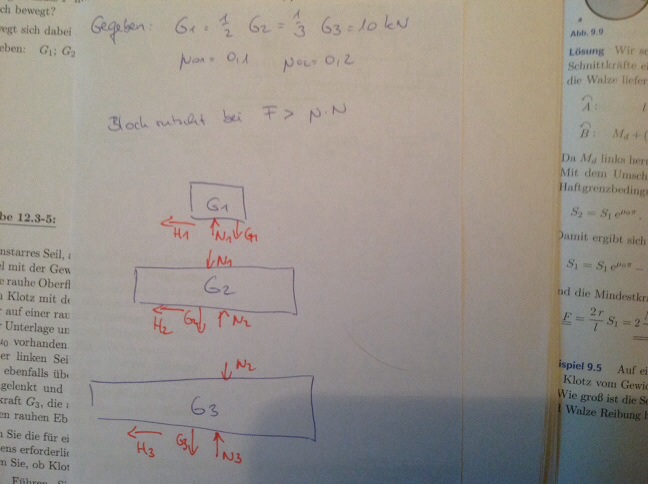

Anbei mein erster Gedankengang. Weiter komme ich jedoch nicht.
Weiß jemand wie man das Problem löst?
Beschreibung: |
|
Dateigröße: |
33.54 KB |
Angeschaut: |
2748 mal |
|
Beschreibung: |
|
Download |
Dateiname: |
image.jpg |
Dateigröße: |
74.12 KB |
Heruntergeladen: |
735 mal |
|
|
|
hansguckindieluft
Anmeldungsdatum: 23.12.2014 Beiträge: 1212
|
hansguckindieluft Verfasst am: 25. Dez 2014 13:11 Titel: |
|
|
Hallo,
Schneide doch einfach Block 3 frei, und stell das Kräftegleichgewicht in horizontaler Richtung auf. Betrachte den Grenzfall, dass die Haftreibung gerade durch die Kraft F aufgehoben wird. Beachte auch, dass die Reibkraft zwischen Block 2 und Block 3 berücksichtigt werden muss (das fehlt in Deiner Skizze).
VG
|
|
|
Tellie
Anmeldungsdatum: 28.10.2014 Beiträge: 33
|
Tellie Verfasst am: 25. Dez 2014 15:00 Titel: |
|
|
Hier versteh ich gar nix mehr.
Kann sein, dass 8 Stunden Mechanik mich langsam wahnsinnig werden lassen, aber ich weiß nicht genau wie ich das lösen soll.
Kannst du deine Idee präzisieren?
DANKE DIR!!
|
|
|
Tellie
Anmeldungsdatum: 28.10.2014 Beiträge: 33
|
Tellie Verfasst am: 25. Dez 2014 15:45 Titel: |
|
|

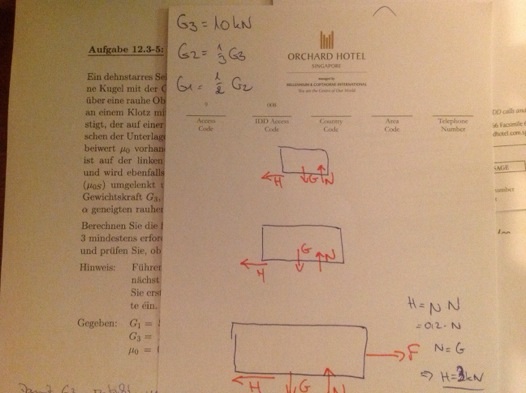

Ich habe jetzt alle 3 Blöcke voneinander getrennt.
Dann habe ich errechnet dass Block 3 (ohne das Seil an Block 1) in Bewegung käme, wenn f>H ist.
Also muss F> Vieh (0,2) x N sein.
N=G=15kN. Also bedarf es F=3kN
Gleiche Überlegung für Block 2 führt zu 5kN x 0,1 = 0,5kN
Und block 1: 1,66kN x 0,1 = 0,166kN
Gesamt: 3,66kN
Leider aber falsch..... Woran liegts?
|
|
|
Tellie
Anmeldungsdatum: 28.10.2014 Beiträge: 33
|
Tellie Verfasst am: 25. Dez 2014 15:45 Titel: |
|
|
Anbei mein freikörperbild
Beschreibung: |
|
Dateigröße: |
54.11 KB |
Angeschaut: |
2699 mal |
|
|
|
|
hansguckindieluft
Anmeldungsdatum: 23.12.2014 Beiträge: 1212
|
hansguckindieluft Verfasst am: 25. Dez 2014 17:07 Titel: |
|
|
Hallo,
Deine Freikörperbilder sind nicht vollständig!

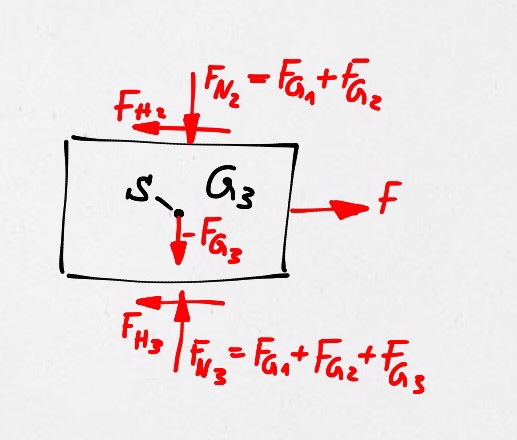

Ich habe Dir mal nur G3 freigeschnittenen. Ich hoffe, das gibt Dir den richtigen "Schubs"
LG
Beschreibung: |
|
Dateigröße: |
51.76 KB |
Angeschaut: |
2684 mal |
|
|
|
|
GvC
Anmeldungsdatum: 07.05.2009 Beiträge: 14861
|
GvC Verfasst am: 25. Dez 2014 17:32 Titel: |
|
|
hansguckindieluft hat Folgendes geschrieben: | Ich habe Dir mal nur G3 freigeschnittenen. Ich hoffe, das gibt Dir den richtigen "Schubs" |
Es könnte aber auch sein, dass Du Tellie damit auf eine falsche Fährte lockst. Denn nach Deinem Bild sieht es so aus, als müsse F>=FH2+FH3 sein. Das stimmt aber nicht. Hilfreich könnte möglicherweise die abschließende Frage in der Aufgabenstellung sein. Immerhin könnte man ja mal annehmen, dass sich Block 2 zusammen mit Block 3 bewegt.
|
|
|
hansguckindieluft
Anmeldungsdatum: 23.12.2014 Beiträge: 1212
|
hansguckindieluft Verfasst am: 25. Dez 2014 17:39 Titel: |
|
|
Da hast Du recht. Eine falsche Fährte wollte ich natürlich nicht legen. Nur zeigen, wie man das Freikörperbild vollständig zeichnet. Also zusammen mit Deinem Hinweis sollte es jetzt aber klappen.
VG
|
|
|
Tellie
Anmeldungsdatum: 28.10.2014 Beiträge: 33
|
|
|
E=mc²
Anmeldungsdatum: 24.06.2014 Beiträge: 494
|
E=mc² Verfasst am: 25. Dez 2014 19:00 Titel: |
|
|
Ich würde mal als erstes annehmen, dass sich alle 3 Körper gemeinsam bewegen. Dann kommt man auf:
Das halte ich auch für realistisch, weil (1) die Kraft langsam gesteigert wird und (2) ja extra gefragt wird, ob sich Körper 2 mitbewegt.
Wenn du anscheinend Lösungen hast, probiers mal damit.
|
|
|
Tellie
Anmeldungsdatum: 28.10.2014 Beiträge: 33
|
Tellie Verfasst am: 25. Dez 2014 19:03 Titel: |
|
|
Leider falsch
|
|
|
E=mc²
Anmeldungsdatum: 24.06.2014 Beiträge: 494
|
E=mc² Verfasst am: 25. Dez 2014 19:11 Titel: |
|
|
Was hat es eingentlich mit der Verbindung zwischen dem obersten Objekt und der Wand auf sich? Ist die in dem Bsp schon relevant? Wenn ja, wie ist sich beschaffen? Die habe ich nämlich nicht berücksichtigt. Dann denk ichs mir nochmal durch.
|
|
|
jumi Gast
|
jumi Verfasst am: 25. Dez 2014 19:20 Titel: |
|
|
E=mc² hat Folgendes geschrieben: | Ich würde mal als erstes annehmen, dass sich alle 3 Körper gemeinsam bewegen. |
Das ist unmöglich!
|
|
|
Tellie
Anmeldungsdatum: 28.10.2014 Beiträge: 33
|
Tellie Verfasst am: 25. Dez 2014 19:22 Titel: |
|
|
Das oberste Objekt ist mit der Wand verbunden.
|
|
|
jumi Gast
|
jumi Verfasst am: 25. Dez 2014 19:23 Titel: Re: Haftung und Reibung - wann kommen die Blöcke in Bewegung |
|
|
Tellie hat Folgendes geschrieben: | Die Frage ist: wie groß muss F sein, damit die 3 Blöcke in Bewegung kommen? |
Nein!
Die Frage ist:
Wie groß muss F mindestens sein, damit Block 3 sich bewegt?
|
|
|
E=mc²
Anmeldungsdatum: 24.06.2014 Beiträge: 494
|
E=mc² Verfasst am: 25. Dez 2014 19:37 Titel: |
|
|
jumi hat Folgendes geschrieben: | E=mc² hat Folgendes geschrieben: | Ich würde mal als erstes annehmen, dass sich alle 3 Körper gemeinsam bewegen. |
Das ist unmöglich! |
Logisch; ich hatte nur zuerst die Verbindung zur Wand vergessen, weil sie vorher nicht wirklich erwähnt wurde. (oder gibt es noch einen weiteren Grund, warum es unmöglich sein sollte?)
Ich gehe mal davon aus, dass sich der Körper 2 mitbewgt, weil Haftreibung zwischen ihm und Körper 3 größer ist als zwischen Körper 2 und 1
Wenn das so ist, müsste die notwendige Kraft F sein: Die zwischen Körper 3 und dem Boden (wie ich es schon früher beschrieben habe) plus die Haftreibung zwischen Körper 1 und 2 (wie hier beschriben)
|
|
|
Tellie
Anmeldungsdatum: 28.10.2014 Beiträge: 33
|
Tellie Verfasst am: 25. Dez 2014 19:44 Titel: |
|
|
Das wäre dann 3kN plus 0,16kN?!
Leider falsch.
|
|
|
E=mc²
Anmeldungsdatum: 24.06.2014 Beiträge: 494
|
E=mc² Verfasst am: 25. Dez 2014 19:55 Titel: |
|
|
Tellie hat Folgendes geschrieben: | Und laut Formular meiner Uni ist es eben die falsche Lösung |
Kennst du die Lösungen oder erfährtst du erst bei der Eingabe, ob es richtig oder falsch ist? Und weißt du ob es richtig ist, dass sich Körper 2 mitbewegt?
|
|
|
Tellie
Anmeldungsdatum: 28.10.2014 Beiträge: 33
|
Tellie Verfasst am: 25. Dez 2014 20:22 Titel: |
|
|
Kann die Lösungen online eingeben und erfahre dann nach der Eingabe ob es richtig oder falsch ist.
Leider weiß ich Nichtverstehen falsch ist bzw was die richtige lösung wäre.
Block 2 bewegt sich mit.
|
|
|
E=mc²
Anmeldungsdatum: 24.06.2014 Beiträge: 494
|
E=mc² Verfasst am: 25. Dez 2014 21:11 Titel: |
|
|
Ich habs mir nochmal durchgedacht und bin nicht wirklich auf Fehler gestoßen. Das einzige, was mir eingefallen ist, ist dass es nicht 0,16 kN, sondern 0,16 periodisch, also gerundet 0,167 oder 0,17 ist. Vielleicht macht das Probleme bei der Eingabe ins online-Formular. Schau, ob eine Vorgabe bzgl. der Anzahl von signifikanten Stellen/Nachkommastellen hast und ob die dein Ergebnis vlt in N umwandeln musst.
Sonst fällt mir leider nichts ein.
|
|
|
GvC
Anmeldungsdatum: 07.05.2009 Beiträge: 14861
|
GvC Verfasst am: 26. Dez 2014 10:37 Titel: |
|
|
Mittlerweile sollte wohl klar sein, dass
Wenn man da die gegebenen Zahlenwerte einsetzt (und zwar die, die im ersten Post von Tellie genannt sind, nicht die in seinem vierten), erhält man
Richtig? Falls nicht, sollten die Gewichtsangaben nochmal überprüft werden. Ich habe mich jedenfalls an diese gehalten (siehe Eröffnungspost):
Und natürlich bewegt sich Block 2 ebenfalls, wie bereits in meinem gestrigen Post angedeutet. Denn die Haftreibungskraft zwischen Block 2 und 3 ist größer als die zwischen Block 1 und 2.
EDIT: Hatte mich zwischendurch verheddert, ist mittlerweile aber alles korrigiert.
|
|
|
Tellie
Anmeldungsdatum: 28.10.2014 Beiträge: 33
|
Tellie Verfasst am: 26. Dez 2014 13:11 Titel: |
|
|
Ich kann die Lösung leider im Moment nicht prüfen weil die Webseite sich nicht aufrufen lässt.
Aber ich bin etwas über die Werte verwundert.
Wie kommst du auf 13kN?
Die Gewichtsangaben stimmen, also G1=1/2G2=1/3G3=10kN
Also wäre G gesamt doch 15kN oder?
Das mal 0,2 ist kN und G1 mal 0,1 ist 0,16 kN
Das war die leider falsche Lösung von e=mc
|
|
|
hansguckindieluft
Anmeldungsdatum: 23.12.2014 Beiträge: 1212
|
hansguckindieluft Verfasst am: 26. Dez 2014 13:27 Titel: |
|
|
Setz doch mal die Zahlenwerte in die erste Gleichung von GvC ein.
Dann kommst Du auf die 13 kN.
Würde man auch G2 festhalten ergäbe sich F = 15kN.
Da aber 13kN < 15 kN ist, und G2 nicht festgehalten wird, bewegt sich G2 eben mit.
VG
|
|
|
GvC
Anmeldungsdatum: 07.05.2009 Beiträge: 14861
|
GvC Verfasst am: 26. Dez 2014 14:09 Titel: |
|
|
Tellie hat Folgendes geschrieben: | Die Gewichtsangaben stimmen, also G1=1/2G2=1/3G3=10kN
Also wäre G gesamt doch 15kN oder?
|
Ich fürchte, Du kannst eine einfachste Gleichung nicht richtig auflösen. Schau Dir mal an, zwischen welchen Größen die Gleichheitszeichen stehen! Die obige Gleichung sagt doch nichts anderes als
Demzufolge ist
Was ist daran auszusetzen?
|
|
|
|
