Spannungsverhältnis mit Verstärker

Pfirsichmensch · Anmeldungsdatum: 09.08.2014 Beiträge: 284

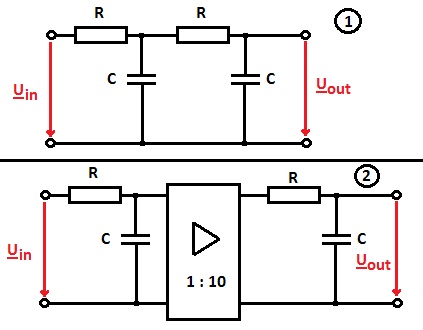

Ich soll für beide Schaltungen das Spannungsverhältnis

ermitteln.

Ich denke, dass ich Fall 1 richtig gelöst hab mit dem Ansatz:

Den Rechenweg lass ich mal weg, da es mir nur ums Verständnis geht.
Im 2. Fall hab ich einen Verstärker zwischen geschaltet - nun - was verstärkt er denn genau?

Dort ist das Verhältnis 1 zu 10 angegeben. Ich weiß jetzt nicht was dort genau verstärkt wird ... daher weiß ich auch nicht, wie ich den Spannungsteiler auf die 2. Schaltung anwenden kann.

Muss ich die Spannung U_out auf den Verstärker beziehen ?

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Ich weiß zwar nicht, was du mit der ersten Gleichung sagen willst, der Verstärker verstärkt aber die Spannung an seinem Eingang mit dem Faktor 10, sodass an seinem Ausgang eben

liegen. Im weiteren - und das ist besonders wichtig - hat der ideale Verstärker unendlichen Einganswiderstand - d.h. das erste RC-Glied wird nicht belastet. Er hat auch keinen Ausgangswiderstand, der in serie zum zweiten RC-Glied liegt. Die beiden RC-Glieder sind daher entkoppelt!

Für die erste Schaltung ist dies nicht der Fall!

edit: wow, ich war um eine Zehntelsekunde vor isi...
ist es nicht komisch, dass sie das gleiche sagt? Big Laugh

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2903 Wohnort: München

Der Punkt ist, Pfirsich,
dass der erste Spannungsteiler in der oberen Schaltung durch den zweiten Spannungsteiler belastet wird.
Den Verstärker stellt man sich ideal vor, also mit unendlich hohem Eingangswiderstand und mit Innenwiderstand = null Ohm am Ausgang.

Reicht das?

Ah, Schnudl war schneller.

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2903 Wohnort: München

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Pfirsichmensch · Anmeldungsdatum: 09.08.2014 Beiträge: 284

Vielen Dank euch beiden. Ich denke mal die Hilfe genügt :)
Falls noch was sein sollte, poste ich es!
