Einschaltvorgang an der Spule

Vaio · Anmeldungsdatum: 11.11.2010 Beiträge: 45

Hi,

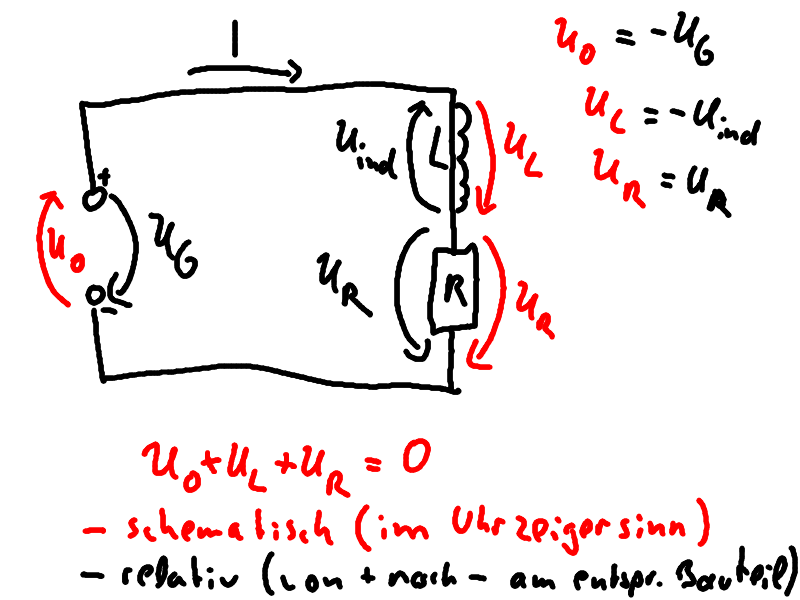

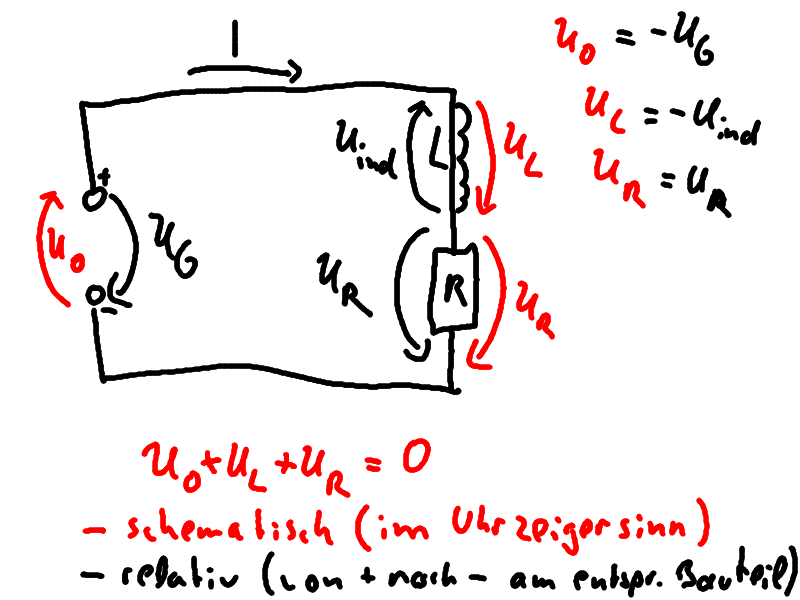

in unserem Physikbuch findet sich folgender Schaltplan zur Untersuchung des Einschaltvorgangs an einer Spule. Die "Legende" (und auch die Farben) habe ich ergänzt (sollte doch so stimmen?). Mit folgenden Zeilen habe ich meine Probleme :

, mit

Muss man

aber nicht in Strom(änderungs)richtung messen (da Lenzsche Regel; sonst würde das negative Vorzeichen ja auch keinen Sinn ergeben)? Dh, dass im Schaltplan

falsch herum eingezeichnet ist und

gilt?

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Gewöhne Dich einfach daran, dass im Allgemeinen ausschließlich das Verbraucherzählpfeilsystem benutzt wird, also Spannungspfeil an der Quelle immer von + nach - und am Verbraucher (Widerstand, Induktivität, Kapazität) in Richtung des (willkürlich) eingetragenen Stromes. Dafür gelten die Beziehungen zwischen Spannung und Strom

und

Jetzt kannst Du nach Herzenslust die Kirchhoffschen Regeln anwenden wie Du sie aus der Gleichstromtechnik kennst, hier z.B. den Maschensatz. Alles andere einschließlich Vorzeichen ergibt sich ganz automatisch.

Vaio · Anmeldungsdatum: 11.11.2010 Beiträge: 45

Dann ist

also normalerweise immer in Richtung des Stroms angegeben? Sollte ihr Wert denn dann bei einer positiven Stromstärkeänderung nicht negativ sein? Immerhin "zeigt" in diesem Fall die Spannung doch gegen die Stromrichtung
