Wirbelstrombremse mit Aluminiumscheibe bremst nicht !?

BitandByte · Anmeldungsdatum: 24.03.2013 Beiträge: 2

Meine Frage:
Hallo

Ich absolviere gerade eine Schule und das Abschlussprojekt zickt!

Ich habe einen Hometrainer selbst gebaut, gebremst werden soll mit einer Wirbelstrombremse.
Das Prinzip basiert auf einem DAUM ERGOMETER, nur dass der Daum Ergometer eine Stahlscheibe hat die auch wesentlich kleiner ist als meine.

Ich würde nun natürlich gerne wissen wo ich den Denkfehler habe? Die Wirbelstrombremse Bremst zwar, aber VIEL zu wenig! laut berechnung müsste es unter extrembedingungen ca. 3000 Watt Bremsleistung sein. Unter Normalbedingungen mindestens 200 Watt.
Ich habe gefühlte 15-30 Watt

Meine Ideen:
* Spule hat ca. die gleichen werte wie bei einem Daum Ergometer
* Stromaufnahme stimmt mit der Berechnung überein (1,8 A bei 24V)
* Umdrehungsgeschwindigkeit der Aluminiumscheibe beträgt ca. 1000 U/min
* Polung wurde mehrfach für Versuchszwecke getauscht
* Bremse wird mit Geleichspannung Betrieben
* Projekt-Elektrik wurde an einem Daum Ergometer Versuchsweise angeschlossen mit Positivem ergebniss (Bremst 100% wie Original)

-- könnte es am Eisenkern liegen? (ist normales Stahlblech, wie beim DAUM)
-- Kann die Masse der Aluminiumscheibe eine Rolle spielen ? (~8kg)
-- evlt. Mehr Windungen auf die Spule wickeln (derzeit N=1000 bei 0,6mm Drahdurchmesser)

Aufbau des Trainers:
https://www.sugarsync.com/pf/D9496630_61247057_15980

Berechnung:
https://www.sugarsync.com/pf/D9496630_60868293_790653

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723

Ich kann auf deinem Bild nicht erkennen, dass die geschlossenen Magnetlinien deiner Spule auf kürzestem Wege durch die Aluminiumscheibe verlaufen. http://www.youtube.com/watch?v=JOXPf--zo-0

"Die nebenstehende Animation zeigt den prinzipiellen Aufbau einer Wirbelstrombremse. Eine rotierende Metallscheibe kann abgebremst werden, wenn sie - wie skizziert - von einem Magnetfeld durchdrungen wird" http://www.leifiphysik.de/web_ph10/umwelt-technik/12wirbelstr/waltenhof/waltenhof.htm

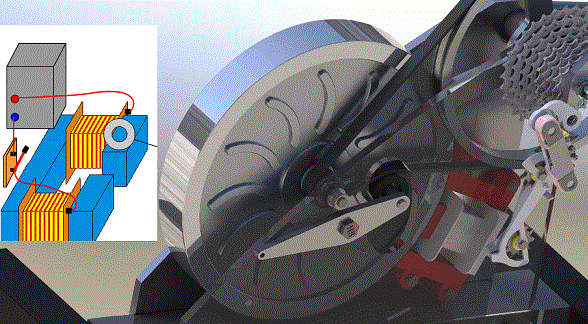

So sollen deine Spulen um die Aluminiumscheibe platziert sein s. Bild unten.

BitandByte · Anmeldungsdatum: 24.03.2013 Beiträge: 2

Danke für deine Antwort

Jedoch habe ich das Prinzip der Magnetpositino ja übernommen...
Es gibt auch Heimtrainer mit Festmagneten, die genau gleich funktionieren, hier wird die Bremsleistung einfach mit dem Abstand der magnete zur Schwungscheibe eingestellt...

Also ich ersetze die Festmagneten einfach durch einen Elektromagneten, so war meine Denkweise, die sich ja auch in der Praxis bewährt, jedoch leider nicht bei mir :-(

ich hänge ein paar Bilder ran

https://www.sugarsync.com/pf/D9496630_60869552_64757
https://www.sugarsync.com/pf/D9496630_60868293_790758
