Netzwerkberechnung

Johann · Anmeldungsdatum: 29.03.2012 Beiträge: 49

Hallo,

ich hoffe ihr könnt mir die Netzwerkberechnung, an dem Beispiel erklären.
Irgendwie bekomme ich nicht das richtige raus.

Also:

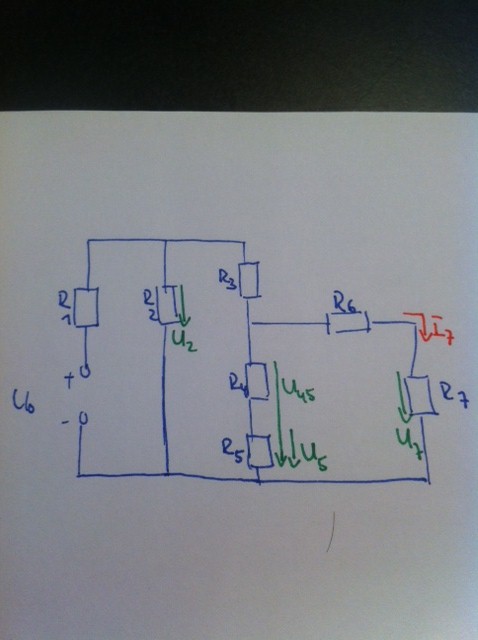

geg:
R1=R2=100 Ohm
R3=R4=R5=R6=R7= 50 Ohm

ges:
U2, U4, U45, U7 und I7

Ich habe zuerst mal den Gesamtwiderstand ausgerechnet:
da hab ich raus :

Dann
[latext] Iges= U/R [/latex]

Nun hab ich oben den ersten Knoten gesetzt.

bzw.
erste Masche

I1 ist ja 0,25 A, und wenn ich nun nach I2 umforme, dann hab ich ja stehen:

aber irgendwie ist das ja falsch, könnt ihr mir sagen, wo mein Denkfehler ist?

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723

Bitte erkläre wie du Rges berechnet hast.
Welcher zusammengesetzter Widerstand steht parallel zu R2 deiner Meinung nach? Wie kommst du auf I ges = 0,25 A?
Ich habe die Spannungshöhe U0 nicht verstanden. Ist diese gegeben?

Johann · Anmeldungsdatum: 29.03.2012 Beiträge: 49

Leonardo vom Winde · Anmeldungsdatum: 24.02.2011 Beiträge: 237 Wohnort: Dritter Planet

Nabend,

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723

"Den Gesamtwiderstand hab ich ausgerechnet, in dem ich
R67 (in Reihe) ausgerechnet habe,
-R67 nun parallel zu R45,
-nun R4567 in Reihe zu R3,
-R34567 parallel zu R2,
-R234567 in Reihe zu R1 "

Bitte die Einzelwerte eingeben, diese sind sehr wichtig für spätere Berechnungen.

Johann · Anmeldungsdatum: 29.03.2012 Beiträge: 49

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723

U2 = U0-R1*I ges
U3 =U2/2
U3 = U4+U5
U4=U5=U6=U7
Nachvollziebar?

Johann · Anmeldungsdatum: 29.03.2012 Beiträge: 49

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Auch D2 hat ein bisschen umständlich gerechnet, sofern man annimmt, dass nur die in Deiner Schaltskizze farblich gekennzeichneten Größen gefragt sind. Nach Iges ist bemnach nicht gefragt. Warum sollte man es also berechnen, wenn einem doch die einfache Spannungsteilerregel zur Verfügung steht?

Für die Spannungen an den anderen Widerständen wird U2 nach Spannungsteilerregel jeweils halbiert bzw. geviertelt, also

Johann · Anmeldungsdatum: 29.03.2012 Beiträge: 49

Johann · Anmeldungsdatum: 29.03.2012 Beiträge: 49

Könntet ihr mir bitte auch bei der nächsten Netzwerkaufgabe helfen?

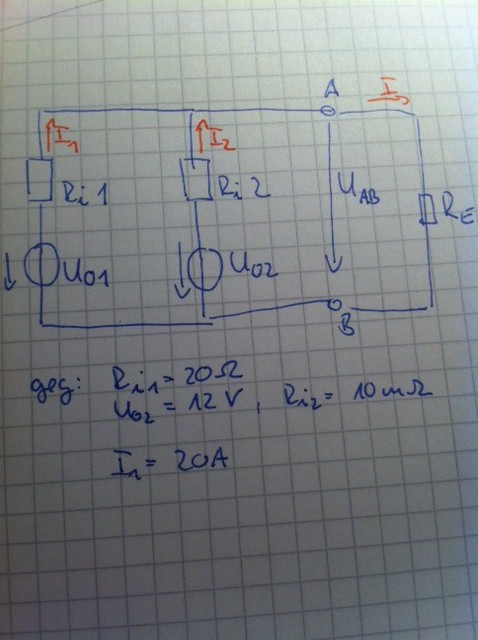

Ein Gleichstromgenerator mit der Quellspannung U01 und dem
Innenwiderstand Ri1 = 20 Ohm; lädt eine parallel geschaltete Batterie
mit der Leerlaufspannung U02 = 12 V und dem Innenwiderstand
Ri2 = 10 mOhm
. Wenn die Klemmen A und B nicht beschaltet sind ( I =
0 A), fließt dabei ein Strom mit I1 = 20 A.

a) Wie groß muss die Quellspannung U01 in diesem Fall gewählt
werden und welche Klemmenspannung UAB stellt sich ein ?

Also ich ahbe hier folgene Formel aufgestellt, aber kommt mir irgendwie falsch vor.

und I2 wäre....

(laut Knotengleichung) also

, aber irgendwie kann das doch nicht sein oder?
Und meine Maschengleichung ist sicherlich auch falsch oder?

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723

Da stimmt etwas mit dem Innenwiderstand des Gleichstromgenerators nicht.

Johann · Anmeldungsdatum: 29.03.2012 Beiträge: 49

Leonardo vom Winde · Anmeldungsdatum: 24.02.2011 Beiträge: 237 Wohnort: Dritter Planet

Moin,
du rechnest zu kompliziert, das ist kein Netzwerk sondern eine einfache Reihenschaltung, wenn deine Widerstandswerte korrekt sind muss U01=412.2V sein.

Grüße Leo

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723

Dann ist das Ladegerät kein Gleichstomgenerator mehr, sondern eine Heizung,

nun kann ich nicht entscheiden nach welcher Formel die Leistung P
die an so einem großen Innenwiderstand Ri1 in Wärme umgesetzt wird,
zu berechnen : I²*Ri1 = 8kW oder U01²/Ri1 = ? kW

Johann · Anmeldungsdatum: 29.03.2012 Beiträge: 49

Könntet ihr bitte erklären wie ich an so eine Aufgabe rangehe?

Leonardo vom Winde · Anmeldungsdatum: 24.02.2011 Beiträge: 237 Wohnort: Dritter Planet

Hi,
keine Heizung sondern der Motor einer Elektrische Straßenbahn, wo jemand versucht Ladestrom für sein Handy-Akku zu wulffen. Big Laugh

Einfach mal um zeichnen, einfacher geht es kaum noch.

Grüße Leo
