maximaler Quellenstrom...

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
bandchef



Anmeldungsdatum: 04.12.2008
Beiträge: 839

Beitrag bandchef Verfasst am: 10. Jan 2010 21:25    Titel: maximaler Quellenstrom... Antworten mit Zitat

Hallo Leute!

Ich hab eine folgende Aufgabe:

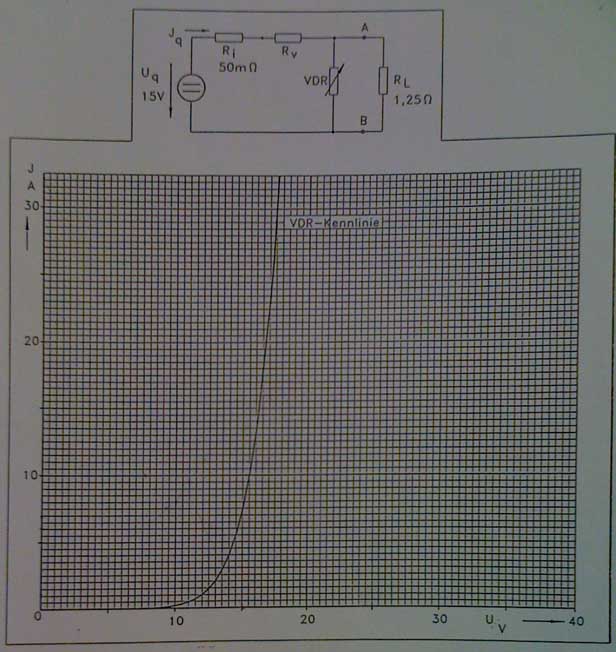

In welchem Bereich darf RL variieren, wenn der max. Quellenstrom Iqmax=10A betragen darf?

Vorher musste man Rv ausrechnen. Der Beträgt 0,77Ohm.

Könnt ihr mir weiterhelfen? Ich hab jetzt schon mal Ri und Rv zusammengefasst und den VDR für Uq=15V und 10A herausgelesen. Ich hab mir dann diesen Spannungsteiler hingezeichnet.

Ab hier komm ich aber dann nicht mehr weiter.

Könnt ihr mir helfen?

danke, bandchef



 Beschreibung:
 Dateigröße:  78.13 KB
 Angeschaut:  2076 mal



schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien

Beitrag schnudl Verfasst am: 10. Jan 2010 22:15    Titel: Antworten mit Zitat

Mein Tip: Mache eine Stromquellen Ersatzschaltung aus Uq, Rv und Ri.
Dann kannst du aus der Arbeitsgeraden die gesuchten Werte entnehmen.

_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
bandchef



Anmeldungsdatum: 04.12.2008
Beiträge: 839

Beitrag bandchef Verfasst am: 10. Jan 2010 22:16    Titel: Antworten mit Zitat

Kann man es auch im eigentlichen Sinne "berechnen"?
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien

Beitrag schnudl Verfasst am: 10. Jan 2010 22:23    Titel: Antworten mit Zitat

bei nichtlinearen Kennlinen kannst du nie etwas "berechnen". Alle Rechenregeln für Netzwerke basieren auf linearen I-U Kennlinien. Das ist hier nicht der Fall. Wie willst du die spezielle Kennlinie in die Rechnung eingehen lassen?
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
bandchef



Anmeldungsdatum: 04.12.2008
Beiträge: 839

Beitrag bandchef Verfasst am: 10. Jan 2010 22:26    Titel: Antworten mit Zitat

Ich hab jetzt Ri und Rv zu einem Ersatzwiderstand zusammengeschaltet. dabei bekomm ich Re=0,82Ohm. ist das so richtig? Ik=15V/0,82Ohm= 18.3A
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien

Beitrag schnudl Verfasst am: 10. Jan 2010 22:32    Titel: Antworten mit Zitat

ja

Dann ist der Gesamtstrom durch die beiden rechten Widerstände:



Diese Gerade kann man schon mal in die Kennlinie eintragen...
Der Rest kann mit einem simplen Lineal gelöst werden.

_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)


Zuletzt bearbeitet von schnudl am 10. Jan 2010 22:37, insgesamt einmal bearbeitet
bandchef



Anmeldungsdatum: 04.12.2008
Beiträge: 839

Beitrag bandchef Verfasst am: 10. Jan 2010 22:34    Titel: Antworten mit Zitat

Ik = 18,3 A

hab ich doch schon geschrieben, oder?
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien

Beitrag schnudl Verfasst am: 10. Jan 2010 22:37    Titel: Antworten mit Zitat

übersehen - stimmt!
Nun kannst du die besagte Gerade der Quelle einzeichnen.

_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
bandchef



Anmeldungsdatum: 04.12.2008
Beiträge: 839

Beitrag bandchef Verfasst am: 10. Jan 2010 22:38    Titel: Antworten mit Zitat

Ich glaub ich versteh grad auch gar nicht wie ich aus Uq, Ri und Rv eine Ersatzstromquelle machen soll...

Re=Ri+Rv=0,82Ohm

Ik=Uq/Re=18,3A

Das stimmt doch, oder?
bandchef



Anmeldungsdatum: 04.12.2008
Beiträge: 839

Beitrag bandchef Verfasst am: 10. Jan 2010 22:41    Titel: Antworten mit Zitat

ich hab jetzt die Linie eingezeichnet die sich mit Ik=18,3A und Uq=15v ergibt. Dann bekomm ich einen neuen Schnittpunkt mit der Kennlinie des VDR-Widerstandes. Daraus kann ich einen Widerstandswert für den VDR berechnen. Der ist 3,5Ohm...


Aber wie hilft mir das jetzt in Bezug auf die Lösung der Aufgabe weiter?

danke, bandchef
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien

Beitrag schnudl Verfasst am: 10. Jan 2010 22:46    Titel: Antworten mit Zitat

Naja, du weisst nun, dass der Arbeitspunkt der rechten Parallelschaltung irgendwo auf der Arbeitsgeraden liegt. Und dann muss dafür deer Wert < 10 sein. Das ist eine horizontale Gerade, deren Schnittpunkt mit der Arbeitsgeraden irgendwo bei U_x=7V liegt. Alle Punkte links dieses Schnittpunkts sind verboten. Der Punkt gibt also die Grenze an. Weiters ist

Wie setzt sich nun I(q) aus I(L) und I(VDR) zusammen? Daraus kannst du ein maximales I(L) für die Spanung Ux entnehmen.

_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
bandchef



Anmeldungsdatum: 04.12.2008
Beiträge: 839

Beitrag bandchef Verfasst am: 10. Jan 2010 22:51    Titel: Antworten mit Zitat

Hm, Ok. Ich kann da jetzt für U_x=6,5V ablesen.

Zitat:
Wie setzt sich nun I(q) aus I(L) und I(VDR) zusammen? Daraus kannst du ein maximales I(L) für die Spanung Ux entnehmen.


Das hab ich jetzt noch nicht ganz verstanden...
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien

Beitrag schnudl Verfasst am: 11. Jan 2010 12:34    Titel: Antworten mit Zitat

Der Wert 10A ist ja die Summe aus dem Strom durch den VDR (der ist hier unmerkbar klein) plus dem (gelben) Strom durch RL (Parallelschaltung; Ströme addieren sich).

Daher ist die Länge des gelben Pfeils der Strom durch RL bei der Spannung, die sich durch den Schnittpunkt ergibt. Daraus kann das minimale RL berechnet werden, da U und I bekannt sind!



 Beschreibung:
 Dateigröße:  55.9 KB
 Angeschaut:  2118 mal




_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
bandchef



Anmeldungsdatum: 04.12.2008
Beiträge: 839

Beitrag bandchef Verfasst am: 11. Jan 2010 14:23    Titel: Antworten mit Zitat

Wenn ich das jetzt so in meiner Zeichnung mache dann bekomm ich das hier:

RL=7,3V/10A=0,73Ohm

In meiner Lösung stehen, 0,75Ohm, das ist wohl Zeichenungenauigkeit...

danke, bandchef
bandchef



Anmeldungsdatum: 04.12.2008
Beiträge: 839

Beitrag bandchef Verfasst am: 11. Jan 2010 14:55    Titel: Antworten mit Zitat

So, und wie siehts jetzt bei dieser Aufgabe aus?

Auf welchen wert darf Uq ansteigen, ohne dass die höchstzulässige verlustleistung des vdr von Pmax=270W überschritten wird? (Rv und Ri wie in a)

Zeichnen sie dazu in einigen Punkten die Funktion I=f(U, Pmax) (Verlustleistungshyperbel) des VDR in das Diagramm ein. Wie groß ist für diesen Fall die Verlustleisung in RL? Welchen Strom Iq muss die Quelle liefern?

P=U*I; das heißt doch jetzt 270W=Uq*und beim Strom bin ich mir jetzt nicht sicher. Welchen ich einsetzen muss bzw. wie ich den jetzt noch zusätzlich ausrechnen muss! Was meint die Aufgabe eigentlich mit I=f(U, Pmax)? Klar ist, dass der Strom eine Funktion abhängig von der Spannung und der max. Verlustleistung ist. Aber was heißt das jetzt für mich?

danke, bandchef
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien

Beitrag schnudl Verfasst am: 11. Jan 2010 17:49    Titel: Antworten mit Zitat

Die Quelle muss die Sume aus I(VDR)+I(L) liefern.

Es ist auch klar, dass die Verlustleistung des VDR sinkt, wenn RL kleiner wird und am grössten ist, wenn RL=.

Es ist daher ausreiched vom letzteren Fall auszugehen. Die Verlustleistungshyperbel schneidet irgendwo die Kennlinie des VDR. In disem Punkt legst du nun eine Arbeitsgerade, die parallel zur ursprunglichen ist (größere oder kleinere Uq bewirken ja nur eine Parallelverschiebung der AG). Daraus kannst du das neue Iq und somit das neue Uq ausrechnen.

_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
