Frage zu Linearführung

frankyg · Anmeldungsdatum: 13.11.2009 Beiträge: 11

Guten Abend Liebe Community,

ich sitze gerade an einer Konstruktion eines Hubtisches und habe dazu eine Frage.

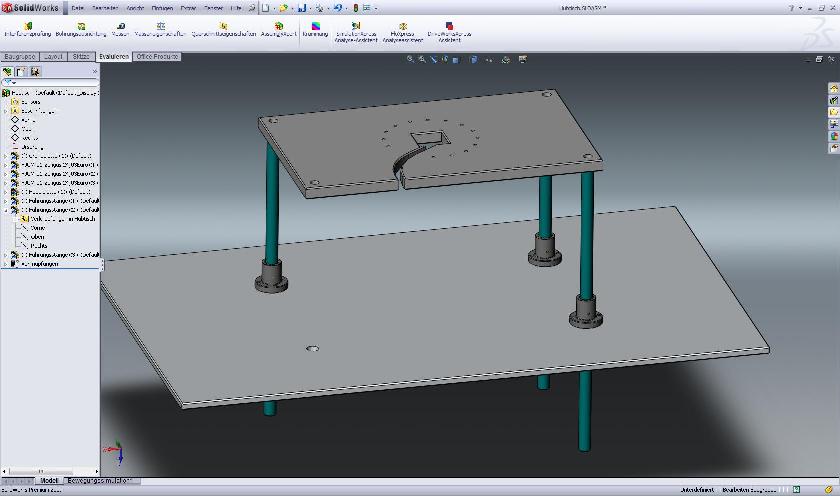

Wie man auf dem Foto sehen kann habe ich 3 Führungsstangen welche durch Lineargleitlager geführt werden.
An der 4ten (freien Stelle) soll ein Pneumatik Zylinder angreifen und den Tisch Heben bzw Senken.

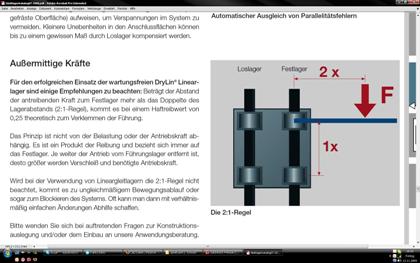

Jetzt habe ich in meiner Ausbildung mal etwas von einer 2 zu 1 regel gehört (siehe 2tes Bild)

Meint ihr das ich bei meiner Konstruktion auch Probleme mit verkantung bekommen könnte.
Wenn ja habt ihr ne idee wie ich das Lösen kann.

Ich kann den Zylinder leider nicht mittig anordnen.

Hagbard · Anmeldungsdatum: 07.02.2006 Beiträge: 320 Wohnort: Augsburg

Intuitiv würde ich sagen, dass du Probleme mit Verkantung bekommst, wenn die Stangen 1-3 zu viel Spiel haben.
