Frage zu Gleichrichterbrückenschaltung

DigiDonk · Anmeldungsdatum: 02.04.2008 Beiträge: 26

Hallo,

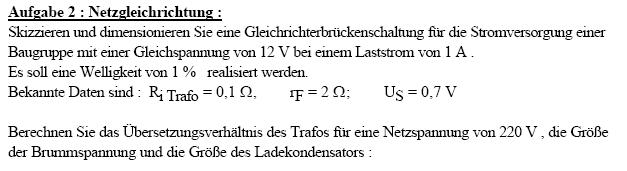

Ich gerate bei der Aufgabe ins schleudern(siehe Anhang).

geg.:

zunächst gesucht: Übersetzungsverhältnis des Transformators

mein Ansatz:

Könnte man diese 14,7V als Sekundärspannung des Trafos bezeichnen ?

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2902 Wohnort: München

DigiDonk · Anmeldungsdatum: 02.04.2008 Beiträge: 26

Hallo Isi1,

Die Schaltung müsste nach meinem Verständnis so aussehen:

http://upload.wikimedia.org/wikipedia/commons/c/cc/Gratz.rectifier.en.png

rF ist der Flusswiderstand. Ich habe für das Übersetzungsverhältnis nur eine Formel gefunden, die sich auf die Windungen bezieht. Bekommt man das irgendwie über die Schleusenspannung raus?

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2902 Wohnort: München

Könnte es sein, dass da noch was fehlt in dem Schaltbild? In der Aufgabe steht doch was von 'Ladekondensator'.

Schau mal hier:
http://public.tfh-berlin.de/~aubram/PDF-Dateien/Anleitung_Gleichr_0708.pdf
