hannes90 Verfasst am: 12. Apr 2008 17:39 Titel: Lichtschranke soll einmal schalten dann nicht mehr!!! |
|
|
Hi!
Und zwar wollte ich was basteln für meine Garage, damit ich weiß wie weit ich fahren kann bis die Wand kommt!^^
Dafür hab ich gedacht ne Lichtschranke, die ne Lampe oder ähnliches auslöst! Hab auch einige interessante Sachen gefunden, nur nichts, bei dem die Lichtschranke was schaltet für ca 5 sek. aber dann wieder aufhört zu schalten, obwohl sie noch unterbrochen ist!
Versteht ihr?? Weil das ich fahr mit dem Auto so lange vor bis die Lampe geschaltet wird. Dann bleibt das Auto aber genau so stehen und die Lichtschranke bleibt unterbrochen bis ich wieder raus fahre! Aber so lange soll natürlich nicht die Lampe leuchten! Die soll nur kurz leuchten!
Was kann ich da machen? Könnt ihr wohl auch n Link zu einem Onlineshop posten, wo ich alles zusammen kaufen kann was ich benötige?
Wär sau lieb! Danke schonmal!
|
|
|
schnudl Moderator
Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien
|
schnudl Verfasst am: 12. Apr 2008 18:41 Titel: |
|
|
Sowas lässt sich ziemlich einfach mit einem Timer 555 realsisieren. es ist ziemlich unproblematisch, solange du alles richtig zusammenlötest. Das ganze kostet dich ca. 5-10EUR.

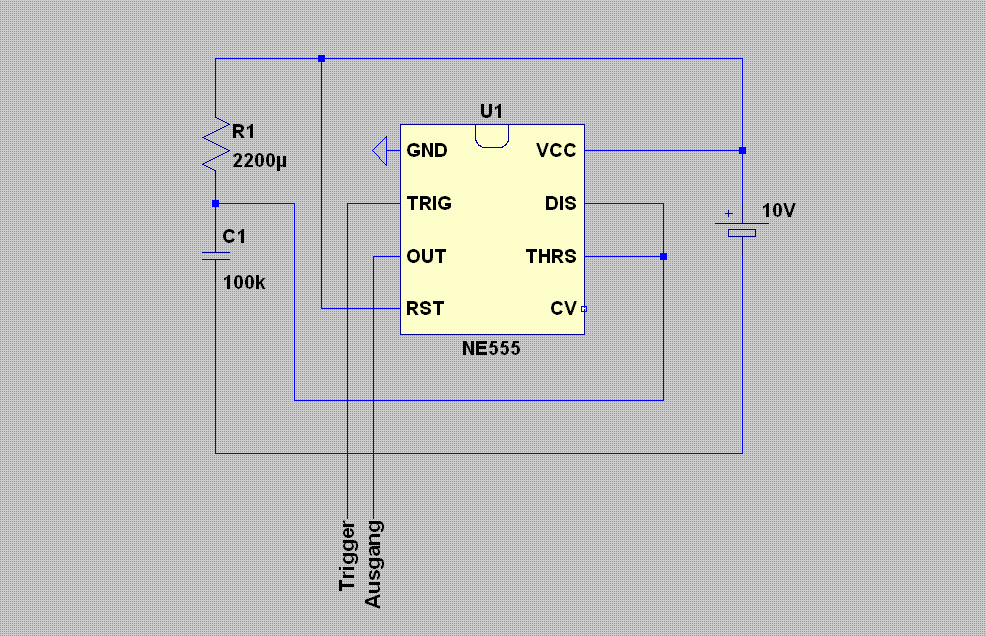

Zur Schaltung:
Trigger ist er Impulseingang. Wenn die Spannung an diesem Eingang kurz auf ca. 0V geht (Unterbrechen der Lichtschranke) so geht die Ausgangsspannung Ausgang auf Null Volt für eine Zeit, die dem Wert von R*C entspricht, also in meinem Beispiel 3,6min.
Suehe auch:
http://www.elektronik-kompendium.de/sites/slt/0310121.htm
Beschreibung: |
|
Download |
Dateiname: |
timer.GIF |
Dateigröße: |
13.62 KB |
Heruntergeladen: |
1261 mal |
_________________ Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
hannes90
Anmeldungsdatum: 12.04.2008 Beiträge: 6
|
hannes90 Verfasst am: 12. Apr 2008 19:08 Titel: |
|
|
Danke für die schnelle Anzwort! Da ich nun leider nicht ganz so technisch begabt bin hab ichs nich ganz verstanden!
Könntest du mir vll einen Link schicken, wo ich das bestellen kann?! Möglich schon zusammengebaut... Oder mit Anleitung oder so!
|
|
|
schnudl Moderator
Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien
|
|
|
hannes90
Anmeldungsdatum: 12.04.2008 Beiträge: 6
|
hannes90 Verfasst am: 13. Apr 2008 02:11 Titel: |
|
|
Und wo bestell ich das?
Also dann brauch ich nur ne Lichtschranke, diesen Langzeittimer und das Zeitmodul?
|
|
|
schnudl Moderator
Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien
|
schnudl Verfasst am: 13. Apr 2008 20:37 Titel: |
|
|
nein, ich meinte entweder das eine oder das andere, beide bausätze würden sich wahrscheinlich für dein Vorhaben eignen.
weiters musst du wissen, wie du mit der vorhandenen lichschranke das zeitmodul (eines von den beiden) ansteuerst. dazu weiss ich leider zu wenig details, was du bereits für eine lichtschranke hast.
Wenn du allerdings gar keine grundlagenkenntnisse hast (zB weisst was eine Spannung ist) dann wird es sehr schwer, was vernünftiges zusammenzukriegen. da wäre es schon besser, du kaufst eine etwas teurere komplettlösung bevor du deine garage abfackelst:
zB Artikel-Nr.:190978 - LN auf www.conrad.at
_________________ Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
hannes90
Anmeldungsdatum: 12.04.2008 Beiträge: 6
|
hannes90 Verfasst am: 13. Apr 2008 21:58 Titel: |
|
|
Jo Danke! Also ich hab schon einige Kentnisse! Weiß auch was eine Spannung ist! Nur halt von so ganz detaillierten Relais Schaltungen, etc.. hab ich nich die wirkliche Ahnung..
Aber der Link den du gepostet hast der ist gut! So eine "komplette" Lichtschranke hab ich mir auch schonmal angeschaut. Nur war ich nicht sicher, ob die Klingel oder die Lampe die durch die Schranke geschaltet wird nach der eingestellten Zeit auch wieder ausgeht, obwohl die Lichtschranke immer noch unterbrochen ist! (Das wär der Fall, wenn mein Auto drin steht.)
Also das Auto unterbricht die Lichtschranke dauerhaft (für die gesamte Parkdauer) aber die Klingel soll nach fünf sek. wieder ausgehen und auch aus bleiben!
Meinst du das geht mit der komplettlösung, die da von Conrad???
|
|
|
schnudl Moderator
Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien
|
schnudl Verfasst am: 14. Apr 2008 07:23 Titel: |
|
|
ich denke schon. man kann laut datenblatt die ein-zeit bis auf 7sec justieren. zwar knapp, aber das sollte eigentlich fürs einparken reichen. länger wäre besser, aber da hab ich nichts gefunden.
_________________ Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
hannes90
Anmeldungsdatum: 12.04.2008 Beiträge: 6
|
hannes90 Verfasst am: 14. Apr 2008 13:55 Titel: |
|
|
Ja das reicht mir wohl, aber geht die denn dann nach sieben sek. auch wieder aus OBWOHL die Lichtschranke noch unterbrochen ist?? Oder geht das dann wieder von vorne los, bis die Lichtschranke geschlossen ist??
Das wär ja nichtg so gut!
|
|
|
schnudl Moderator
Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien
|
schnudl Verfasst am: 14. Apr 2008 20:21 Titel: |
|
|
Du musst die Beschreibung nochmals lesen. Ich fasse es so auf, dass bei Unterbrechung der Lichtstrecke das Relais für max 7 sec eingeschaltet wird und dann wieder auf aus geht, auch wenn die Lichtstrecke weiterhin unterbrochen ist.
_________________ Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
hannes90
Anmeldungsdatum: 12.04.2008 Beiträge: 6
|
hannes90 Verfasst am: 14. Apr 2008 20:32 Titel: |
|
|
Ja ok! So habe ich mir das auch gedacht! Ich probiere es einfacch aus!
Weil wenns so wär, wärs genau das was ich suche....
Vielen Dank für deine Antworten! Bis zum nächsten mal!
|
|
|
|
