maschensatz und knotensatz

gabbo123 · Anmeldungsdatum: 06.01.2007 Beiträge: 303

hallo,

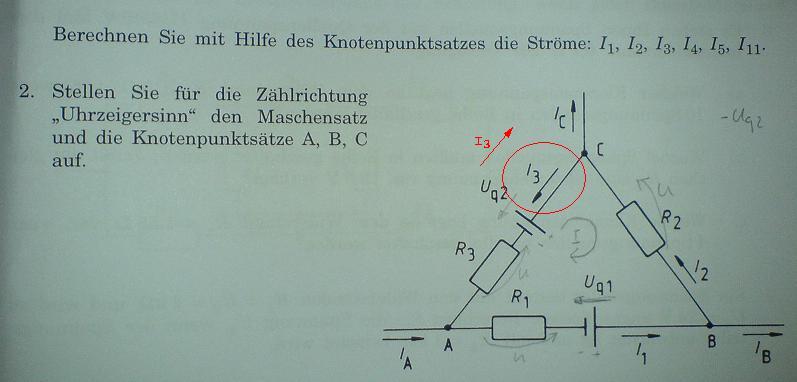

der pfeil für den strom I3 muss doch in die andere richtung zeigen, so wie der rote pfeil, ist das ein druckfehler????
I3 kann doch nicht auf den pluspol der stromquelle zufliessen, hier geht es ja um technische stromrichtung!!!!

Hilfe

gabbo123 · Anmeldungsdatum: 06.01.2007 Beiträge: 303

so, für den maschensatz hab ich schonmal das,

und für den knotenpunktsatz,

und wenn es ein druckfehler ist, ist Ic,

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Es ist kein Druckfehler; normalerweise weiss man ja vorher nicht, in welche Richtung die Ströme fliessen, deshalb muss man einfach eine Richtung annehmen. Mit diesen Annahmen werden dann alle Ströme ausgerechnet. It das Resultat dann negativ, so weiss mann, dass der Strom eben physikalisch in die andere Richtung fliesst. Ein Amperemeter kann ja auch +0.5A oder -0.5A anzeigen. Für das richtige Lösen der Aufgabe, ist daher die gedruckte Richtung zu nehmen. Stell dir einfach vor, jemand hängt ein Amperemeter so rein, dass die rote Plus Strippe oben (C) und die schwarze Minus Strippe links unten (Pluspol von Uq2) liegt. Niemend kann dir verbieten, das Amperemeter gerade so reinzuhängen. Es wird daher Ströme positiv messen, die von C nach links unten fliessen, wie in der Angabe. Und nun sollst du ausrechnen, was das Ding anzeigen wird!

gabbo123 · Anmeldungsdatum: 06.01.2007 Beiträge: 303

ahhhh... verstehe!
aber was is dann mit U3 das bleibt doch +U3, weil die spannungsquelle zwischen U3 und I3 geschaltet ist??

mit rechnen is da aber nicht viel, da sind ja keine zahlen gegeben, nur einheiten.
so muss gleichungen reichen die ich da oben für die beiden sätze geschrieben habe!

grübelnd

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

gabbo123 · Anmeldungsdatum: 06.01.2007 Beiträge: 303

also dann ist es,

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Masche im Uhrzeigersinn:

gabbo123 · Anmeldungsdatum: 06.01.2007 Beiträge: 303

ist das nicht das gleiche,

und für den knotenpunktsatz jetzt,

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

so stimmt es !

gabbo123 · Anmeldungsdatum: 06.01.2007 Beiträge: 303

vielen dank!

Thumbs up!
