Momente in Lageplan

marathon · Anmeldungsdatum: 09.02.2023 Beiträge: 1

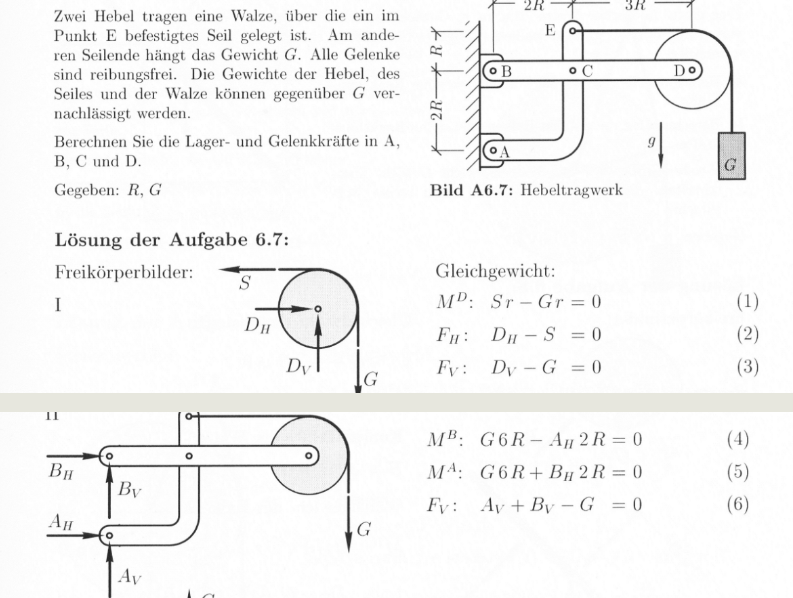

Hallo bei dieser Aufgabe geht es zuerst einmal darum die Kräfte in x und y Richtung und dann die Momente zu erkennen trotz der gegebenen
Lösung sehe ich die Momente nicht habe das Ganze auch als Bildelement eingefügt!!! insbesondere ab dem Punkt wo es heißt
Mb= G6R -Ah2R = 0 kann ich leider nicht erkennen wie die G6R entstehen
normaler weise heißt es ja immer Kraft mal Hebelarm aber ich sehe es hier nicht

mit bestem Gruß und Dank im Voraus euer Markus

Myon · Anmeldungsdatum: 04.12.2013 Beiträge: 5875

Willkommen hier im Forum!

roycy · Anmeldungsdatum: 05.05.2021 Beiträge: 961

Myon · Anmeldungsdatum: 04.12.2013 Beiträge: 5875

Das war mir gar nicht aufgefallen, und nun kam mir das zuerst auch seltsam vor. Aber die beiden Hebel sind ja in Punkt C drehbar miteinander verbunden. Man kann sich auch einen schrägen Stab von A nach C denken, dann ist klar dass Ax=Ay gelten muss, und es sollte alles OK sein.

PS: Nein, so einfach ist es nicht, dass man Ax=Ay schliessen kann, denn das berücksichtigt ja nicht, dass der Hebel weiter bis Punkt E geht. Möchte ich später nochmals anschauen...

Myon · Anmeldungsdatum: 04.12.2013 Beiträge: 5875

Die Lagerkräfte bei A ergeben sich, wenn man die Momente bezüglich C auf den Hebel betrachtet, der mit A und E verbunden ist. Ax ist nicht gleich Ay.

roycy · Anmeldungsdatum: 05.05.2021 Beiträge: 961
