Beitrag Maniac33 Verfasst am: 15. Jul 2022 11:50    Titel: Fachwerk Antworten mit Zitat

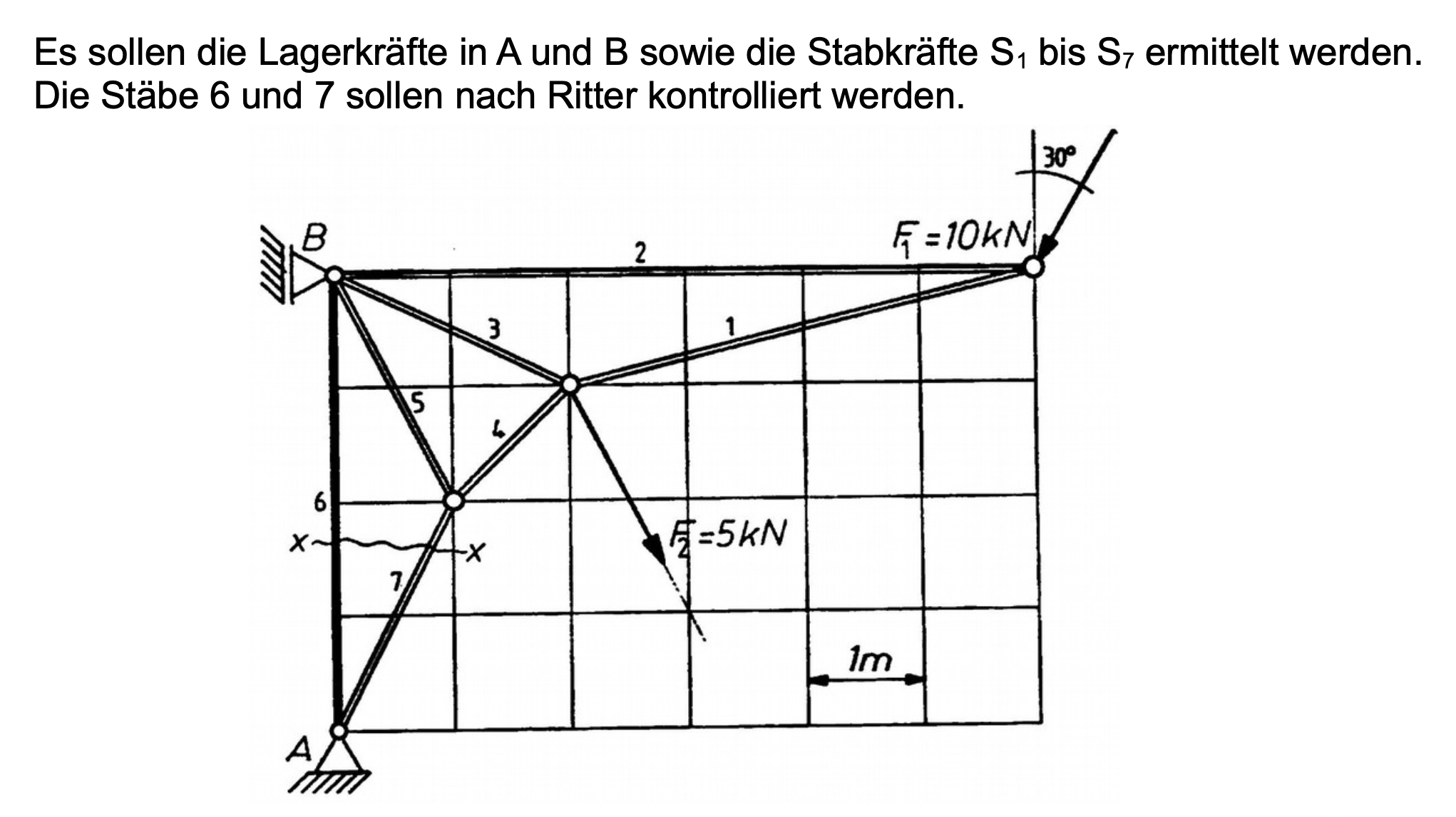

Leute weil es so Spass macht noch eine Fachwerk Aufgabe auch

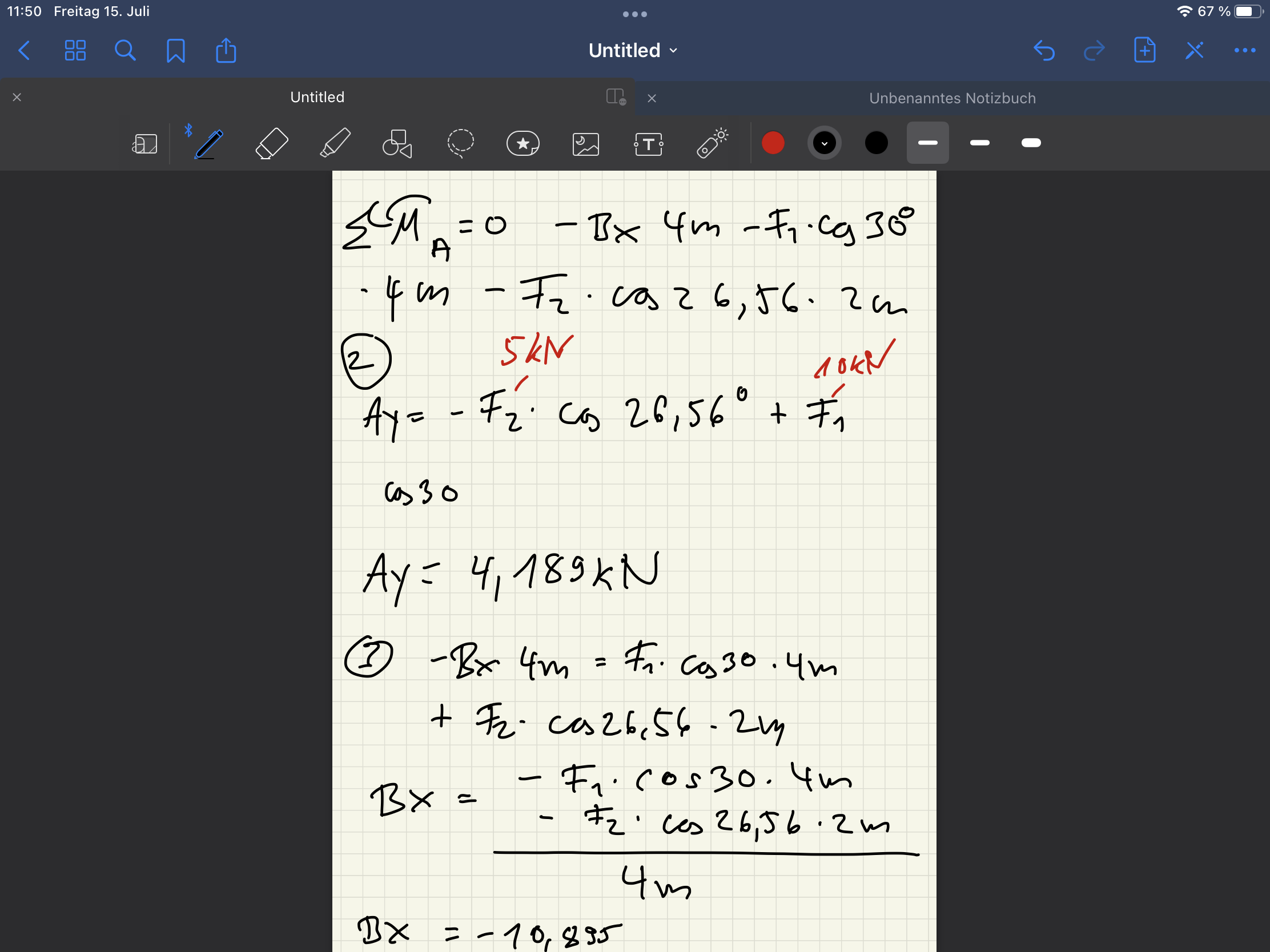

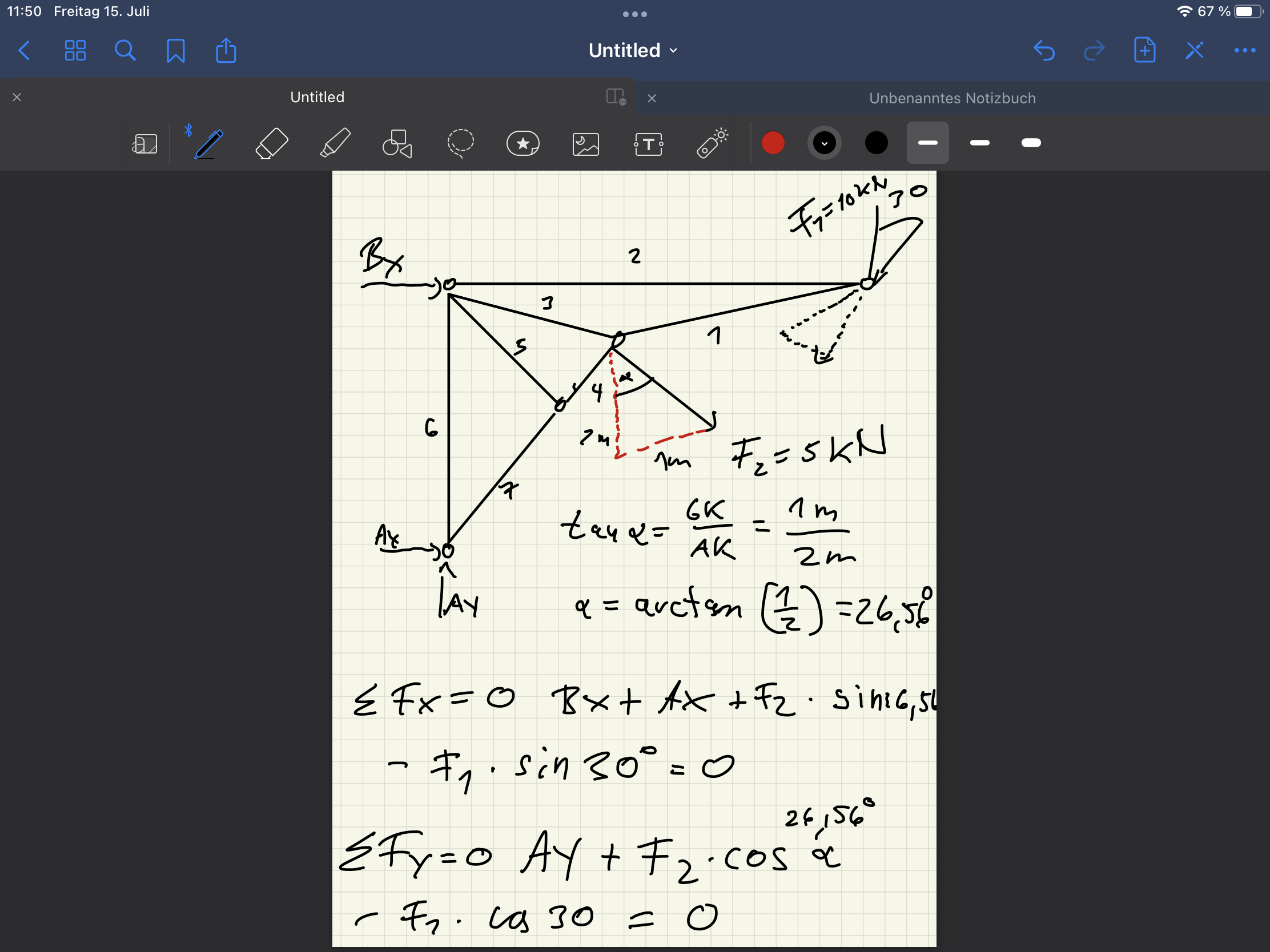

Bekomme für B nicht 11,9 kN raus wie in der Lösung ?

Fehler bei Drehmoment Gleichung ?
Bin immer verwirrt wo man Hebelarm ansetzt ?
Den Weg nach oben nehmen oder besser nach rechts Big Laugh

 Beschreibung:

Download
 Dateiname:  FD82F0C8-2E30-4502-AE00-3A0C69E4B38E.png
 Dateigröße:  736.58 KB
 Heruntergeladen:  73 mal
 Beschreibung:

Download
 Dateiname:  98D63932-D136-49CA-BE0C-0D27A120869C.png
 Dateigröße:  749.49 KB
 Heruntergeladen:  70 mal
Bildschirmfoto 2022-07-15 um 11.47.46.png
 Beschreibung:

Download
 Dateiname:  Bildschirmfoto 2022-07-15 um 11.47.46.png
 Dateigröße:  1.77 MB
 Heruntergeladen:  83 mal
roycy



Anmeldungsdatum: 05.05.2021
Beiträge: 961
Beitrag roycy Verfasst am: 15. Jul 2022 13:01    Titel: Re: Fachwerk Antworten mit Zitat
Maniac33 hat Folgendes geschrieben:
Leute weil es so Spass macht noch eine Fachwerk Aufgabe auch

Bekomme für B nicht 11,9 kN raus wie in der Lösung ?

Fehler bei Drehmoment Gleichung ?
Bin immer verwirrt wo man Hebelarm ansetzt ?
Den Weg nach oben nehmen oder besser nach rechts Big Laugh


Diese Aufgabe war hier kürzlich schon einmal. Ich hatte nur vergessen die Lösung zu posten.

20220715_Image_00232.pdf
 Beschreibung:

Download
 Dateiname:  20220715_Image_00232.pdf
 Dateigröße:  166.92 KB
 Heruntergeladen:  101 mal
Maniac33



Anmeldungsdatum: 15.06.2022
Beiträge: 145
Beitrag Maniac33 Verfasst am: 15. Jul 2022 17:58    Titel: Antworten mit Zitat
Hast du eine Idee ob meine Momentengleichung richtig ist ?
Myon



Anmeldungsdatum: 04.12.2013
Beiträge: 5873
Beitrag Myon Verfasst am: 15. Jul 2022 19:01    Titel: Antworten mit Zitat
Stelle die Momentengleichung mit B als Bezugspunkt auf. Da kann man die Hebel und Winkel relativ einfach aus der Skizze ablesen. Bei den Momenten bez. A ist das schwieriger.
Maniac33



Anmeldungsdatum: 15.06.2022
Beiträge: 145
Beitrag Maniac33 Verfasst am: 16. Jul 2022 00:59    Titel: Antworten mit Zitat

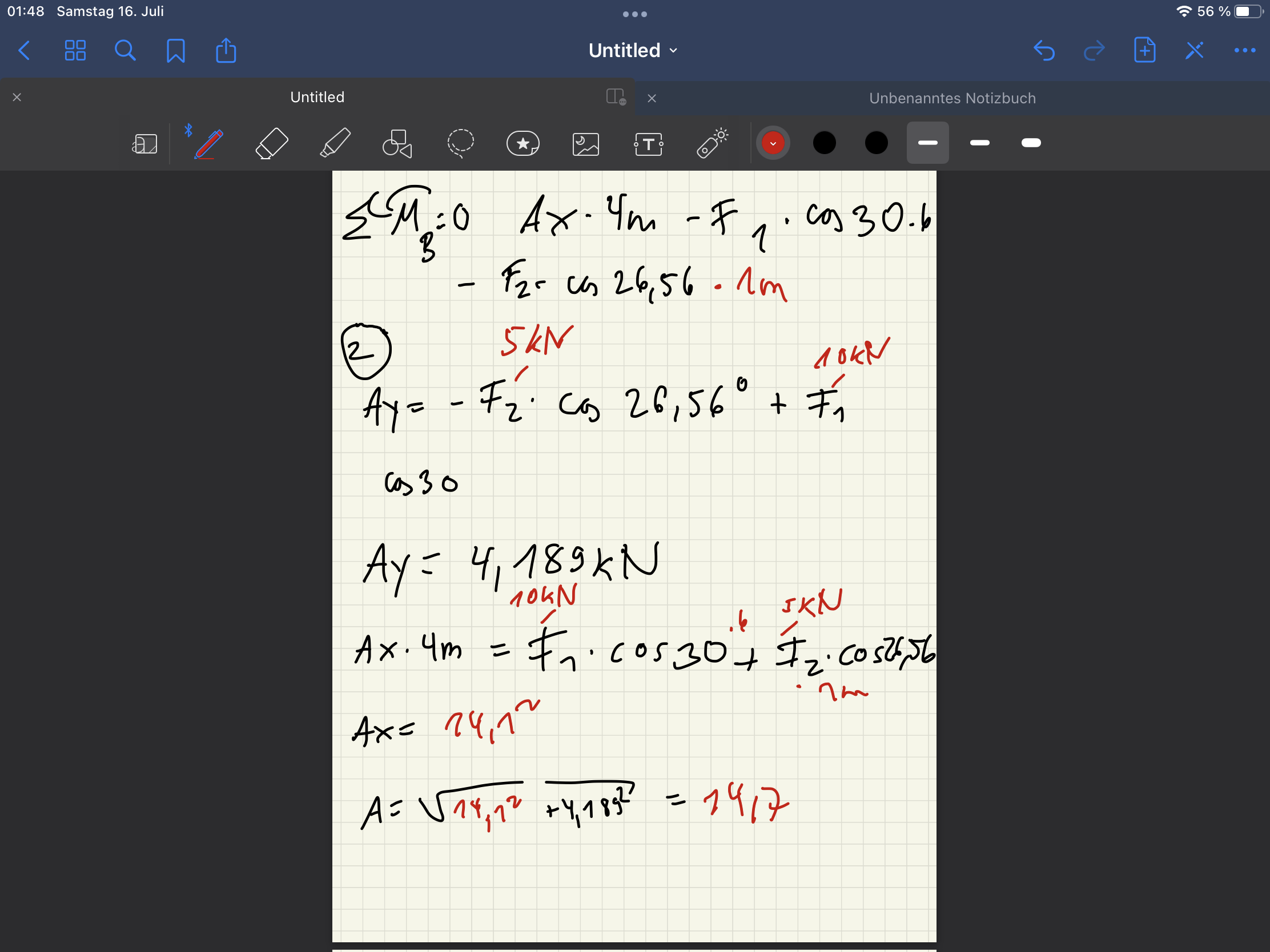

Habe ich
Aber das Ergebnis scheint nicht zu stimmen ?

 Beschreibung:

Download
 Dateiname:  A42B77BE-12C6-493B-8A42-E9BE976C8044.png
 Dateigröße:  719.48 KB
 Heruntergeladen:  62 mal
roycy



Anmeldungsdatum: 05.05.2021
Beiträge: 961
Beitrag roycy Verfasst am: 16. Jul 2022 08:15    Titel: Fachwerk Antworten mit Zitat
Maniac33 hat Folgendes geschrieben:
Habe ich
Aber das Ergebnis scheint nicht zu stimmen ?


Immer vergisst du etwas- vermutlich weil du dir nie eine komplette Skizze machst und dir einzeln alle Kräfte (Kraftkomponenten) einzeichnest u. die entsprechenden Abstände festlegst.
Du willst das immer so "aus dem Handgelenk" durch bloßes Hinschreben lösen.
Hier hast du vergessen, dass F2 auch eine X- Komponente aufweist mit einem Hebelarm von 1 m u somit ein linksdrehendes Moment erzeugt.
Ein Teil deines Problems ist deine "Zettelwirtschaft" u. fehlende Systematik.
Hast du eigentlich kein DIN A 4- Papier auf dem du mal eine gesamte Berechnung aufführst, sondern nur diese "Briefmarkengröße" auf der du nicht einmal eine vollständige Rechenzeile unterbringst?
Maniac33



Anmeldungsdatum: 15.06.2022
Beiträge: 145
Beitrag Maniac33 Verfasst am: 16. Jul 2022 09:30    Titel: Antworten mit Zitat
Oh x Komponente vergessen
War aber auch spät gestern Nacht

Mache mich dran Big Laugh
Maniac33



Anmeldungsdatum: 15.06.2022
Beiträge: 145
Beitrag Maniac33 Verfasst am: 16. Jul 2022 10:46    Titel: Antworten mit Zitat

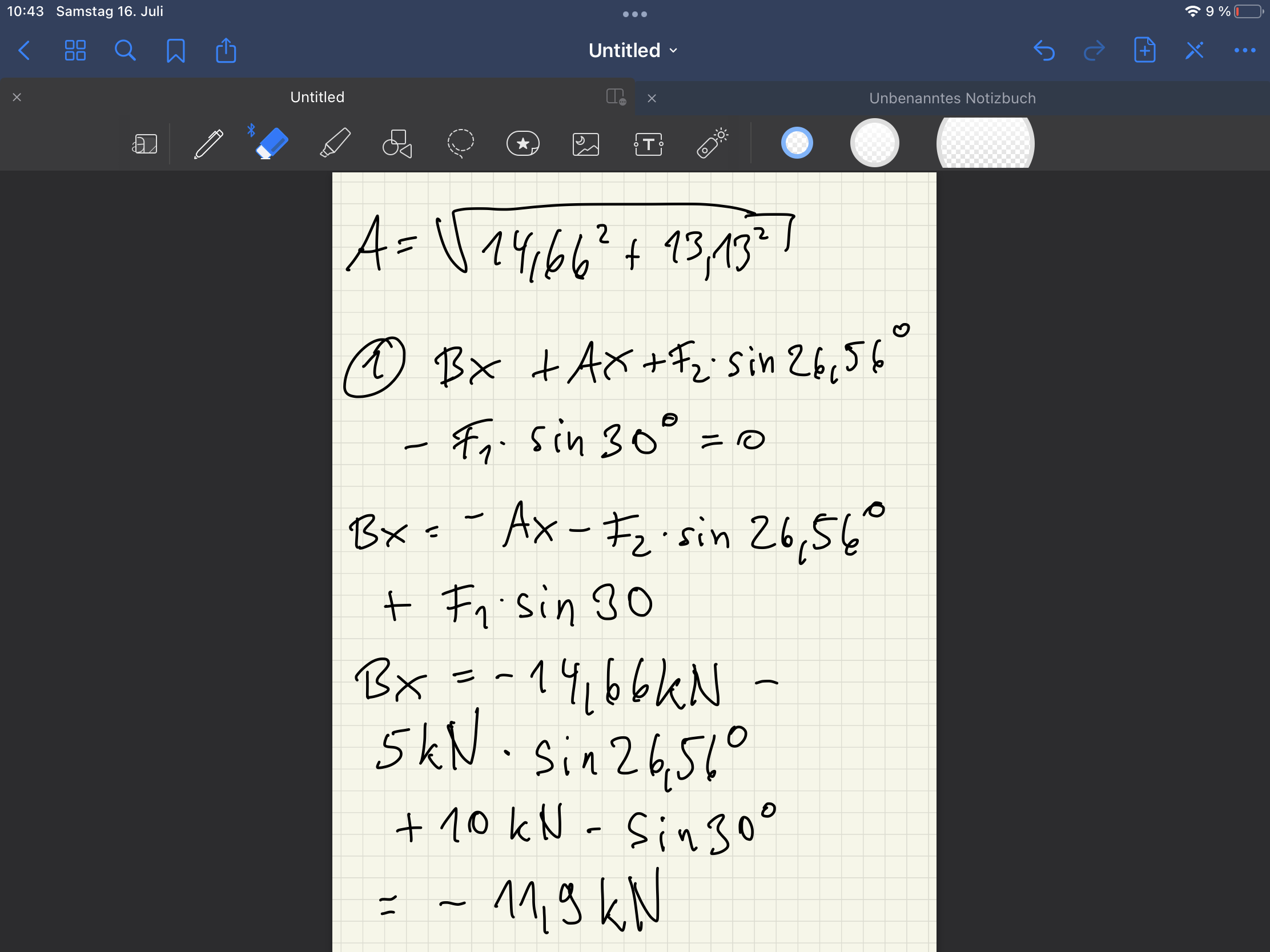

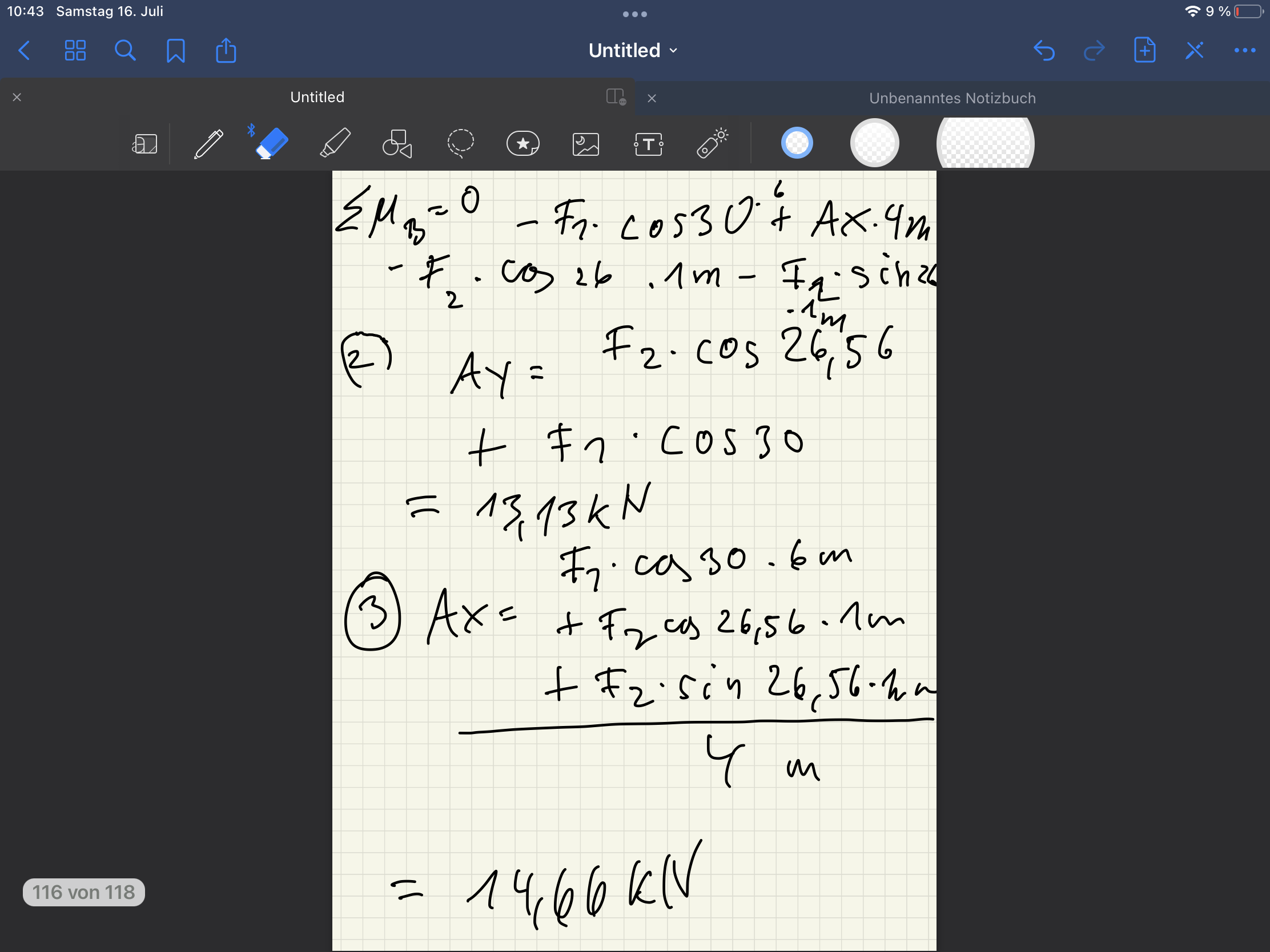

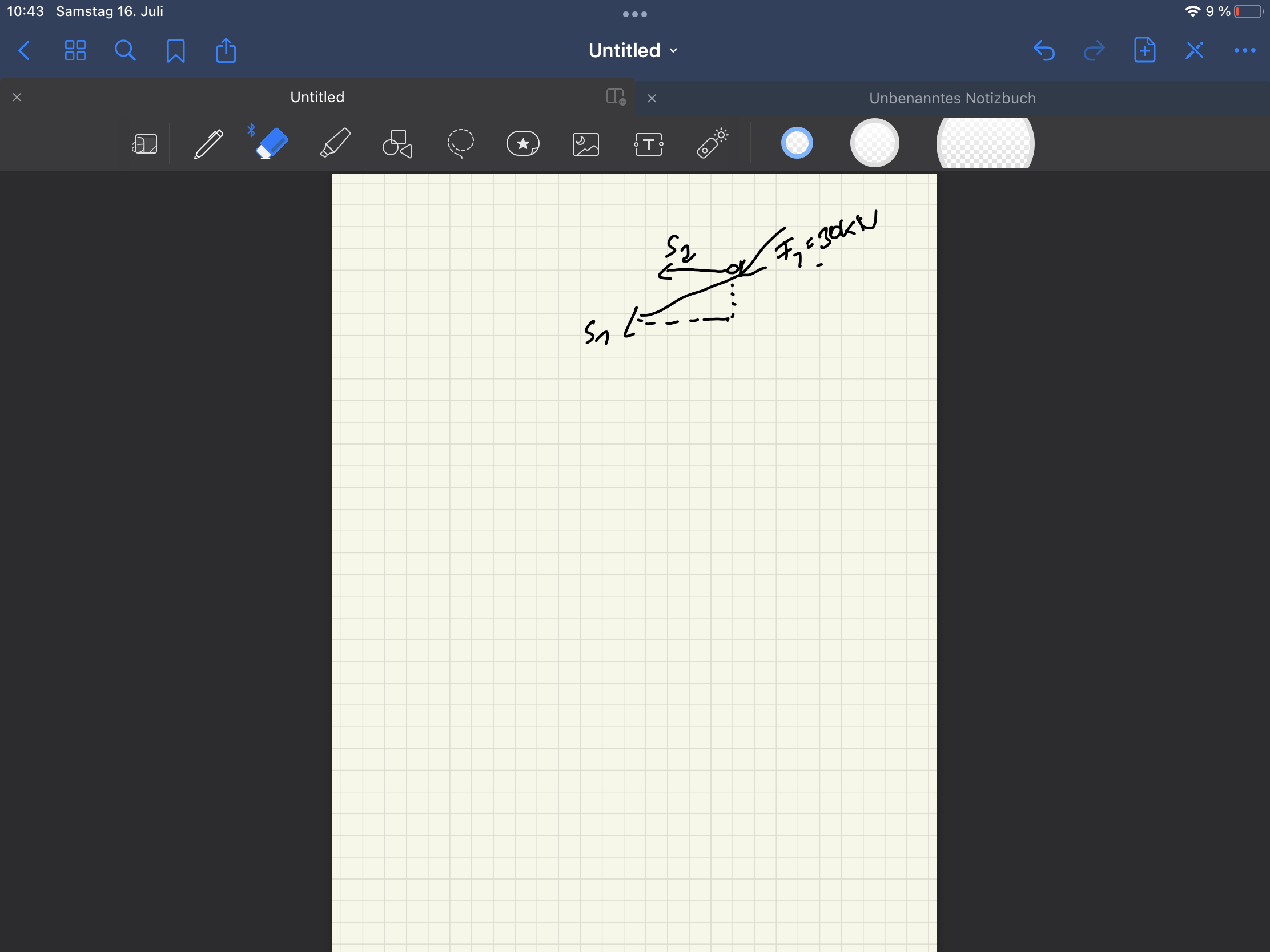

Leute wie kriege ich da den Winkel raus zwischen S2 und S1?
Die Auflagerkräfte habe ich raus bekommen Big Laugh

 Beschreibung:

Download
 Dateiname:  1DB385C6-ECE5-4A51-B2B8-5472F0B1178A.png
 Dateigröße:  560.8 KB
 Heruntergeladen:  65 mal
 Beschreibung:

Download
 Dateiname:  A15D3000-F8D8-417A-BBD3-3242D3BAEFED.png
 Dateigröße:  749.87 KB
 Heruntergeladen:  64 mal
 Beschreibung:

Download
 Dateiname:  E7774FCC-4FE7-4D3B-91EA-98BC04C1C1BA.png
 Dateigröße:  755.47 KB
 Heruntergeladen:  65 mal
roycy



Anmeldungsdatum: 05.05.2021
Beiträge: 961
Beitrag roycy Verfasst am: 16. Jul 2022 11:40    Titel: Fachwerk Antworten mit Zitat
Maniac33 hat Folgendes geschrieben:
Leute wie kriege ich da den Winkel raus zwischen S2 und S1?
Die Auflagerkräfte habe ich raus bekommen Big Laugh


Kaunm zu glauben:
Du brauchst doch nur das blaue Gitter abzuzählen. 1/4= 0,25 = 14,04°.
Ich klinke mich jetzt mal besser aus bei dem fortwährenden, stückweisen Gehuddel auf dem "Kellnerblockpapier";-)
Maniac33



Anmeldungsdatum: 15.06.2022
Beiträge: 145
Beitrag Maniac33 Verfasst am: 16. Jul 2022 11:52    Titel: Antworten mit Zitat
Hmm tan a= Gegenkathete /Ankathete

Hätte dann 4/1 gerechnet ?
Oder hast du den Winkel gegenüber berechnet nach den 4 Kästchen
Maniac33



Anmeldungsdatum: 15.06.2022
Beiträge: 145

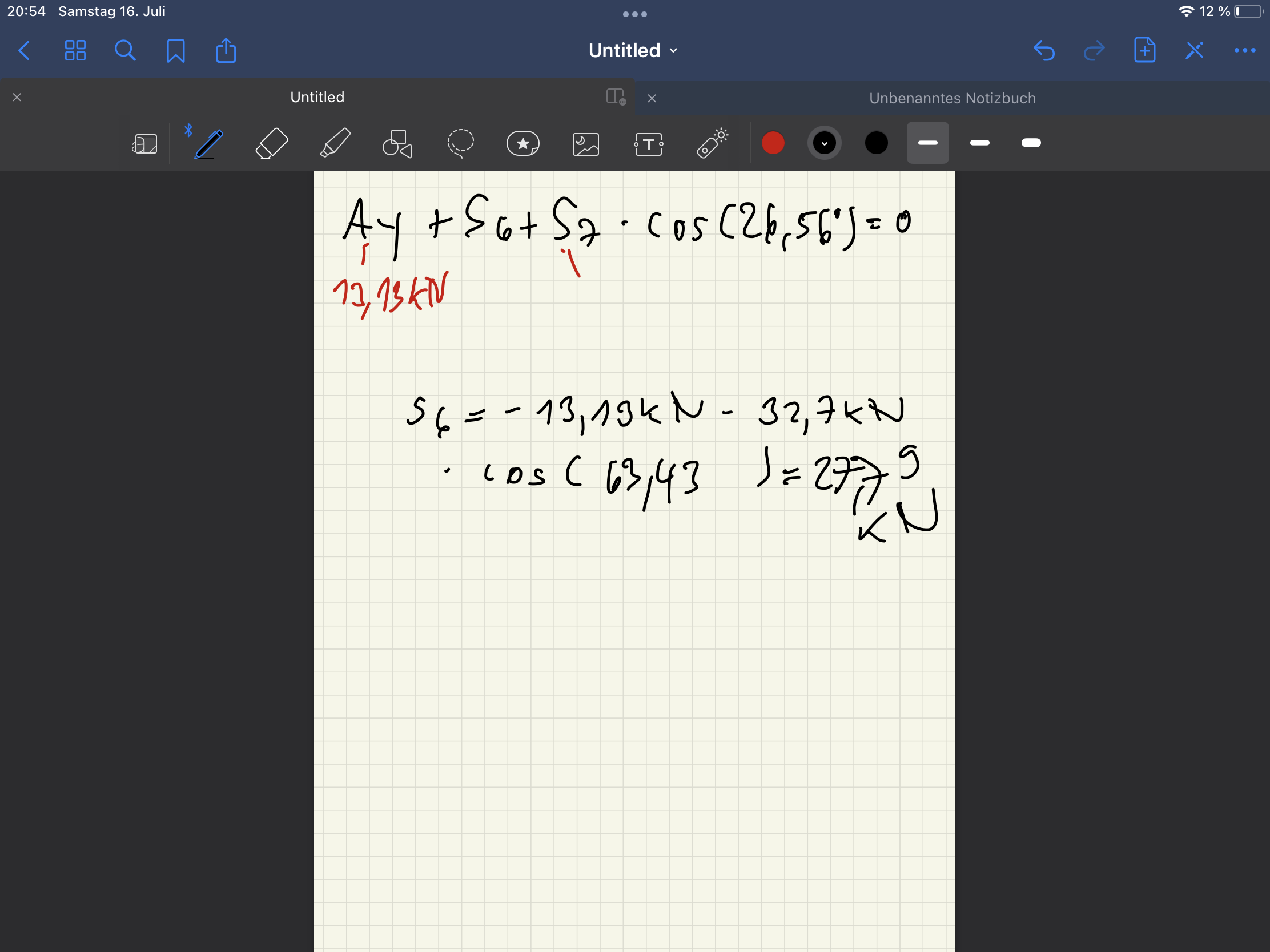

Beitrag Maniac33 Verfasst am: 16. Jul 2022 20:55    Titel: Antworten mit Zitat

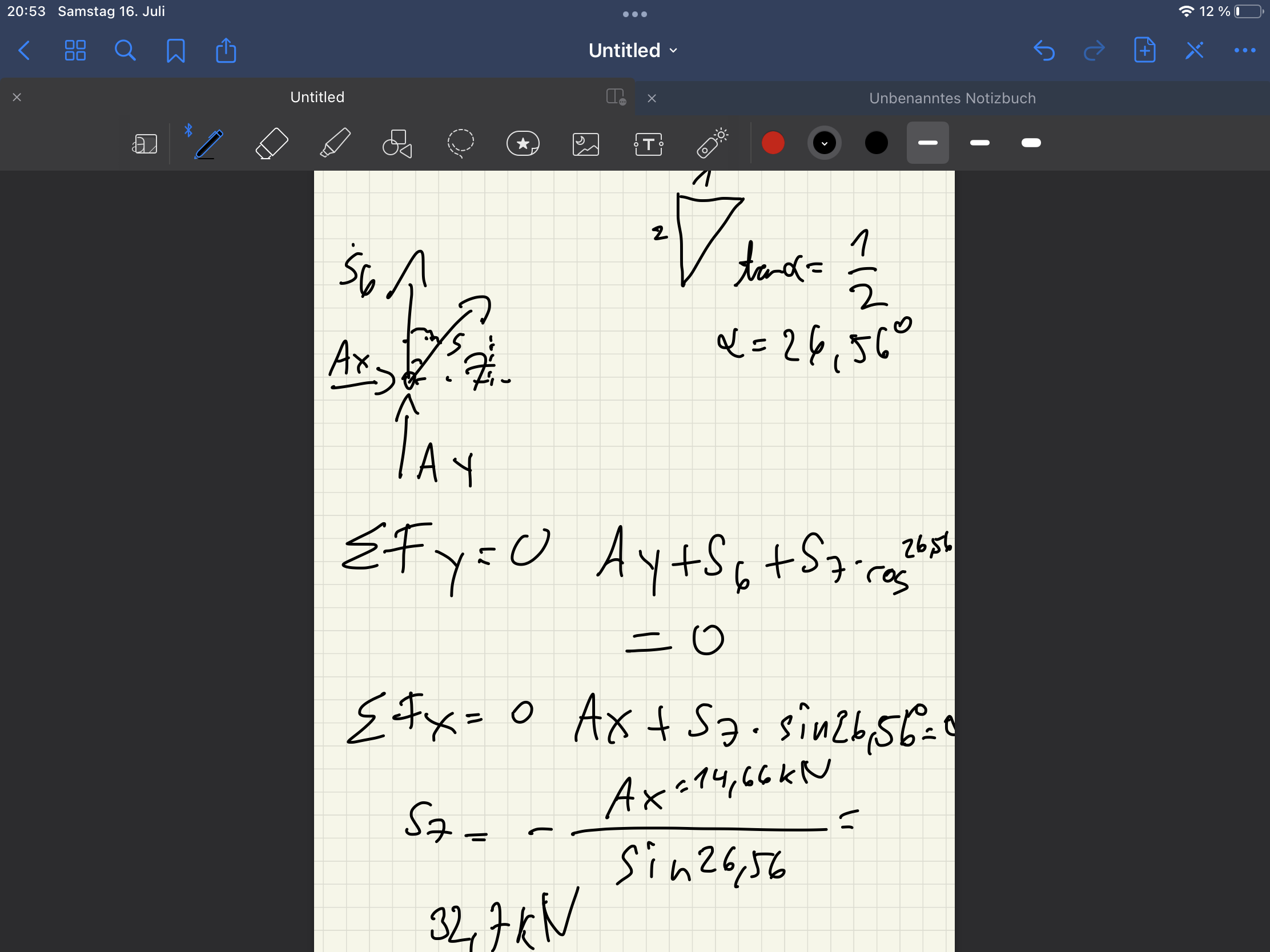

Auch wenn es manchen nervt
Aber komme halt net weiter
S7 kommt richtig raus
S6 leider nicht ?
Verdammt noch mal Big Laugh
hat sich erledigt

Vorzeichenfehler Big Laugh wieder
Zum Haare raufen

 Beschreibung:

Download
 Dateiname:  92F208E1-30DC-4BE7-A5B4-98249FB74F28.png
 Dateigröße:  637.4 KB
 Heruntergeladen:  61 mal
 Beschreibung:

Download
 Dateiname:  28A78130-4620-42C3-9DE0-8EA60C93AB27.png
 Dateigröße:  739.99 KB
 Heruntergeladen:  64 mal
Maniac33



Anmeldungsdatum: 15.06.2022
Beiträge: 145
Beitrag Maniac33 Verfasst am: 16. Jul 2022 21:01    Titel: Antworten mit Zitat
Aber wäre interessant wie man auf S3, S4 und S5 kommt ?

Habe da keine Idee gerade
