Maniac33
Anmeldungsdatum: 15.06.2022
Beiträge: 145
|
 Maniac33 Verfasst am: 12. Jul 2022 19:25 Titel: Fachwerk |
 |
|
Leute da steht man braucht keine Auflagerreaktionen um die Aufgabe zu lösen ,allerdings wusste ich nicht wie und habe berechnet
Wie komme ich auf BY ?
Damit ich dann mit Ritterschen Schnitt berechnen kann ?
Zuletzt bearbeitet von Maniac33 am 13. Jul 2022 22:25, insgesamt einmal bearbeitet |
|
 |
Maniac33
Anmeldungsdatum: 15.06.2022
Beiträge: 145
|
| Maniac33 Verfasst am: 12. Jul 2022 19:28 Titel: |
|
|

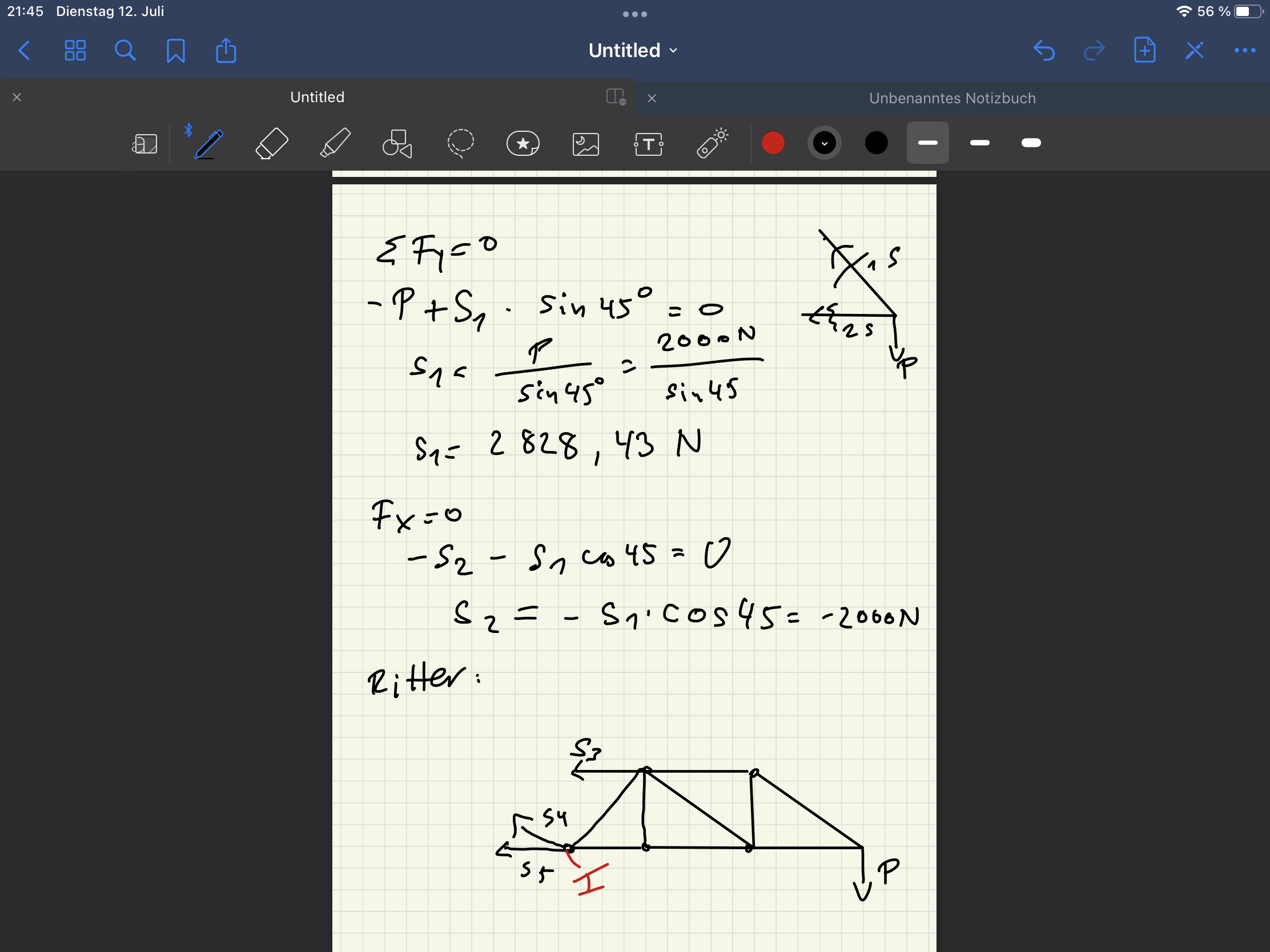

Hier nochmal ?
| Beschreibung: |
|
Download |
| Dateiname: |
806A30DB-5B46-4F03-9655-75C32AE014A9.png |
| Dateigröße: |
664.12 KB |
| Heruntergeladen: |
67 mal |
|
|
|
Myon
Anmeldungsdatum: 04.12.2013
Beiträge: 5875
|
| Myon Verfasst am: 12. Jul 2022 20:39 Titel: |
|
|
|
Du musst die Lagerkräfte in A und B nicht berechnen. Betrachte das ganze Teil rechts vom eingezeichneten Schnitt. Die daran angreifenden Kräfte und Momente durch S3, S4, S5 und P müssen im Gleichgewicht sein.
|
|
|
Maniac33
Anmeldungsdatum: 15.06.2022
Beiträge: 145
|
| Maniac33 Verfasst am: 12. Jul 2022 21:47 Titel: |
|
|

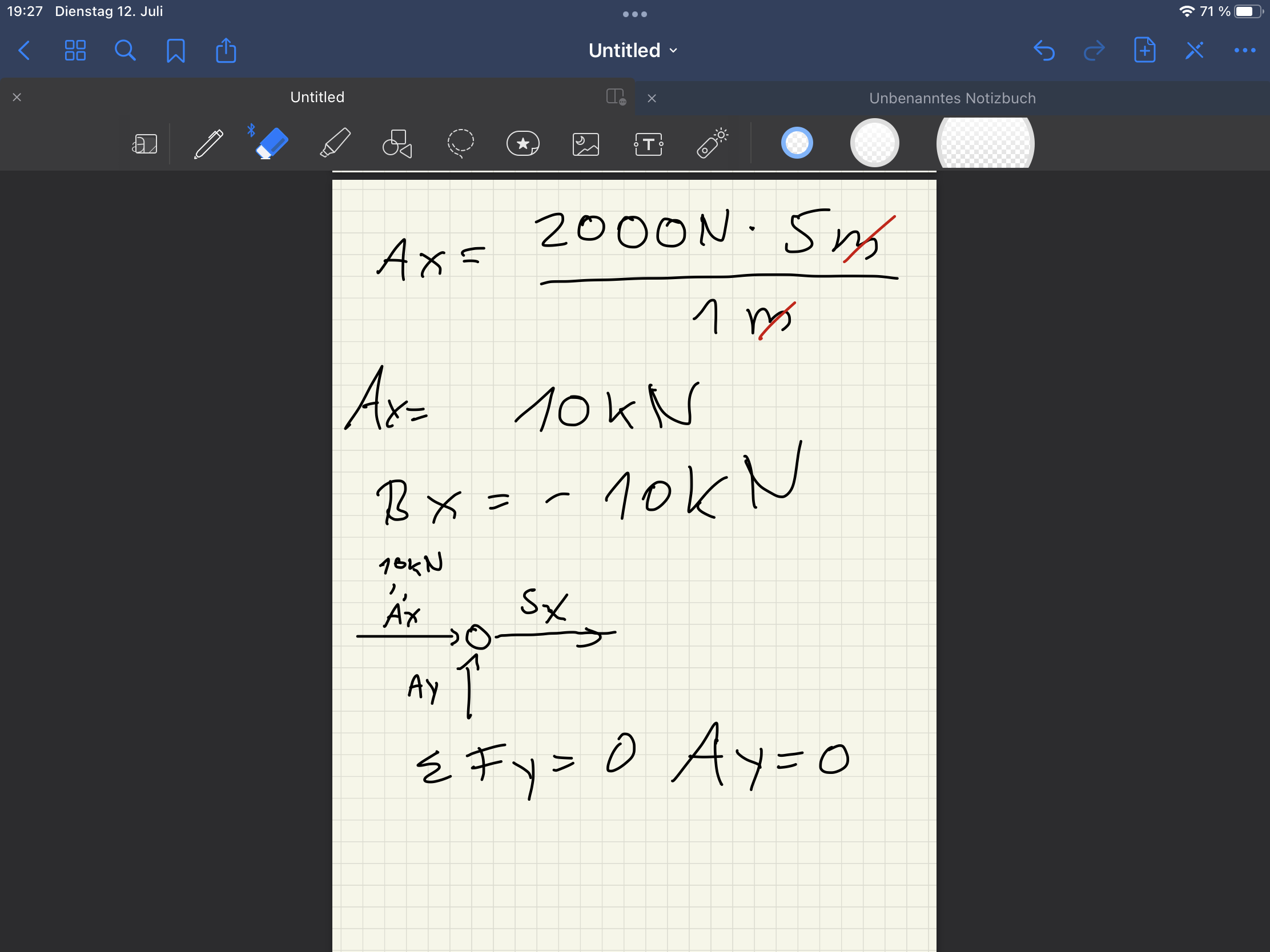

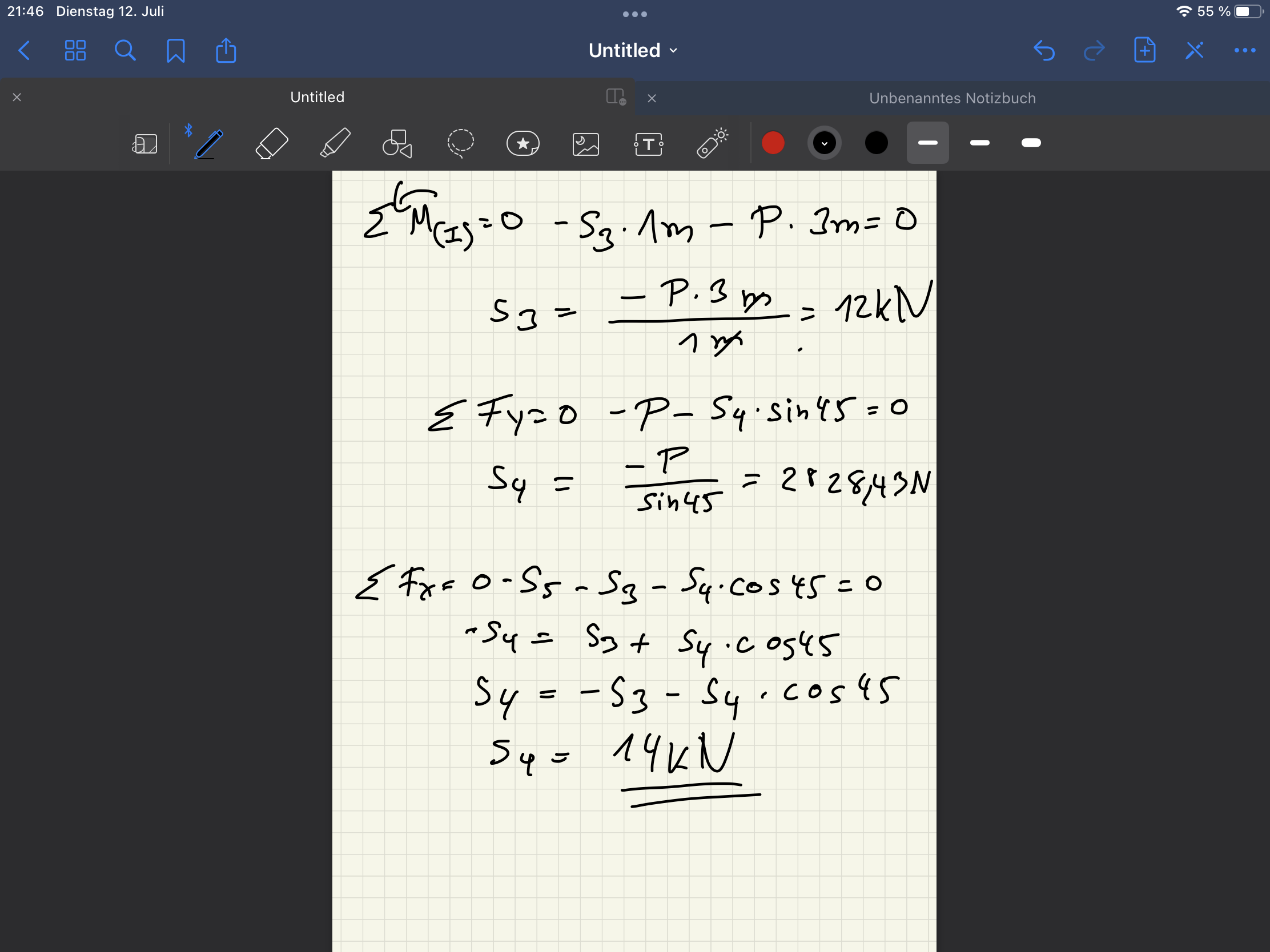

Hier die komplette Rechnung
Stimmen die Werte ?
| Beschreibung: |
|
Download |
| Dateiname: |
1AE8C425-14E7-46C0-AB4B-7FCBCCDFA126.png |
| Dateigröße: |
697.56 KB |
| Heruntergeladen: |
74 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
547ED833-F62A-4D42-8759-7623EBFD6FBE.png |
| Dateigröße: |
689.16 KB |
| Heruntergeladen: |
72 mal |
|
|
|
Maniac33
Anmeldungsdatum: 15.06.2022
Beiträge: 145
|
| Maniac33 Verfasst am: 13. Jul 2022 11:27 Titel: |
|
|
Oder haben sich wieder einmal Fehler eingeschlichen ?
|
|
|
Myon
Anmeldungsdatum: 04.12.2013
Beiträge: 5875
|
| Myon Verfasst am: 13. Jul 2022 12:20 Titel: |
|
|
Fehler meinerseits vorbehalten:
S3: Gleichung stimmt abgesehen von einem Vorzeichen, Ergebnis noch nicht richtig.
S4: richtig (der erste Wert).
S5: Gleichung wäre richtig, wenn Stabkräfte mit Vorzeichen versehen, d.h. pos.=Zugstab, neg.=Druckstab. Ergebnis nicht richtig.
S1: Gleichung und Ergebnis richtig.
S2: Gleichung und Ergebnis richtig.
|
|
|
Maniac33
Anmeldungsdatum: 15.06.2022
Beiträge: 145
|
| Maniac33 Verfasst am: 13. Jul 2022 13:33 Titel: |
|
|
|
Ich verstehe wie immer nicht warum Vorzeichen ?
|
|
|
Maniac33
Anmeldungsdatum: 15.06.2022
Beiträge: 145
|
| Maniac33 Verfasst am: 13. Jul 2022 15:48 Titel: |
|
|

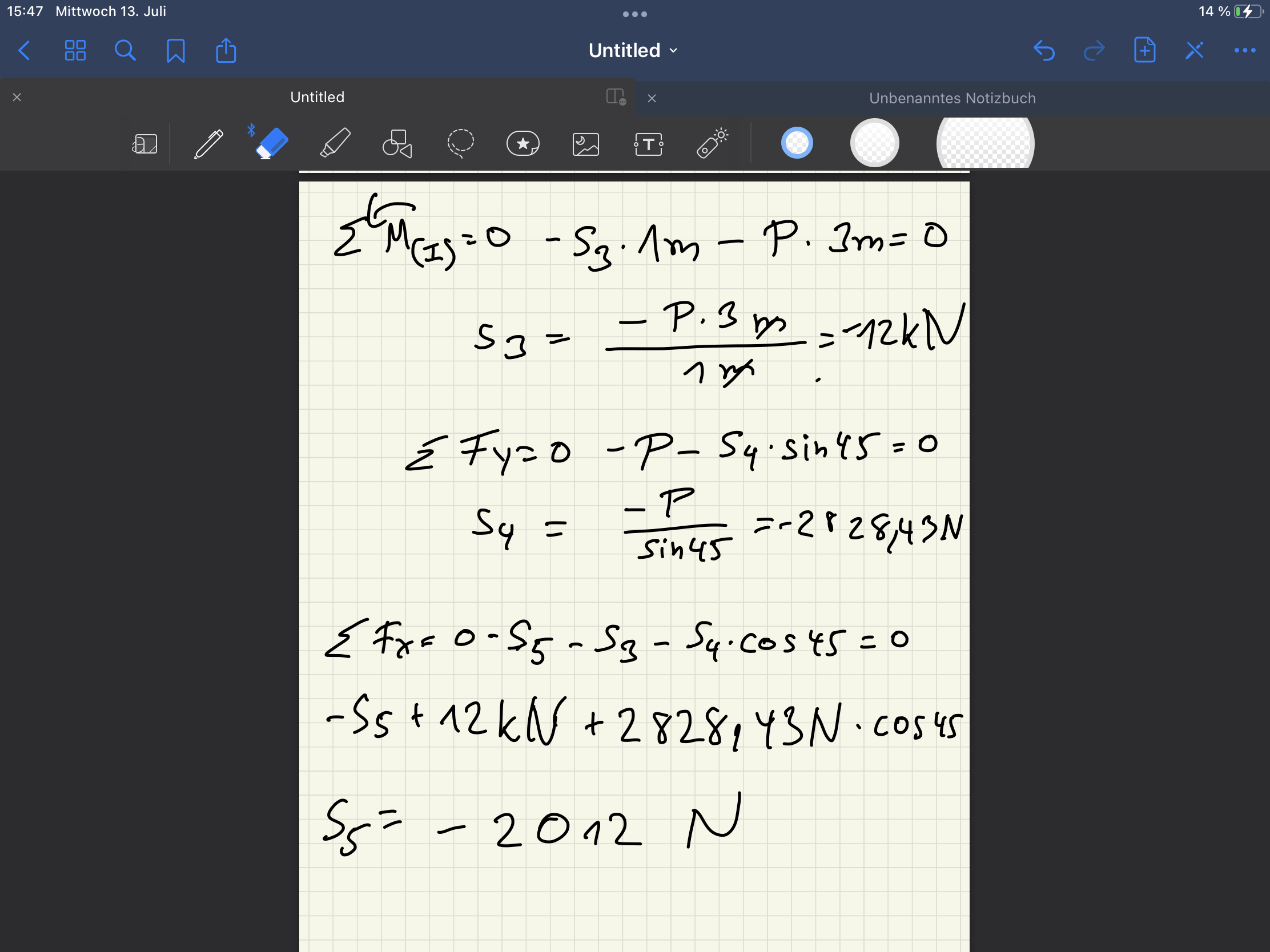

Passt es jetzt ?
| Beschreibung: |
|
Download |
| Dateiname: |
809F0BC7-B5A6-41FF-AD52-61121B666140.png |
| Dateigröße: |
708.19 KB |
| Heruntergeladen: |
72 mal |
|
|
|
Myon
Anmeldungsdatum: 04.12.2013
Beiträge: 5875
|
| Myon Verfasst am: 13. Jul 2022 16:18 Titel: |
|
|
Mit Vorzeichen meinte ich Folgendes: Das Drehmoment von S3 bezüglich des von Dir eingezeichneten Punktes ist +S3*1m, denn falls S3 positiv ist (Zugstab), dann bewirkt das Drehmoment eine Drehung im Gegenurzeigersinn. Also
S3*1m-P*3m --> S3=3*P=6000N (Zugstab)
Bei S5 ist die Gleichung richtig, aber das Resultat sollte S5=-8000N (Druckstab) sein.
PS: Schau vielleicht einmal in Deinen Unterlagen nach, wie Ihr das mit den Vorzeichen handhabt.
|
|
|
Maniac33
Anmeldungsdatum: 15.06.2022
Beiträge: 145
|
| Maniac33 Verfasst am: 13. Jul 2022 16:31 Titel: |
|
|
Wir haben gar kein Skript oder so
Alles selbst . Die Vorlesung war so gut wie nix
Wir nehmen x nach rechts positiv an
y nach oben positiv
Beim Knotenverfahren mache ich es genauso
Heutzutage machen sich es sich die Dozenten ganz einfach
|
|
|
roycy
Anmeldungsdatum: 05.05.2021
Beiträge: 961
|
| roycy Verfasst am: 13. Jul 2022 17:18 Titel: Facwerk |
|
|
| Myon hat Folgendes geschrieben: | Mit Vorzeichen meinte ich Folgendes: Das Drehmoment von S3 bezüglich des von Dir eingezeichneten Punktes ist +S3*1m, denn falls S3 positiv ist (Zugstab), dann bewirkt das Drehmoment eine Drehung im Gegenurzeigersinn. Also
S3*1m-P*3m --> S3=3*P=6000N (Zugstab)
Bei S5 ist die Gleichung richtig, aber das Resultat sollte S5=-8000N (Druckstab) sein.
PS: Schau vielleicht einmal in Deinen Unterlagen nach, wie Ihr das mit den Vorzeichen handhabt. |
Für S5 habe ich -7820 N heraus.
Vllt. ungenau gezeichnet?
|
|
|
Maniac33
Anmeldungsdatum: 15.06.2022
Beiträge: 145
|
| Maniac33 Verfasst am: 13. Jul 2022 17:30 Titel: |
|
|
Ich schreibe jetzt meine Rechnung rein
Myon hast Recht Fehler von mit S3 = 6000N also 6kN
Summe aus Fx = 0
-S5--S3-S4*COS45 = 0
S5 = S3+S4*COS45 =
S5 = 6kN-2828,43N*cos45 = -1994,00kN
Falsch oder richtig?
|
|
|
roycy
Anmeldungsdatum: 05.05.2021
Beiträge: 961
|
| roycy Verfasst am: 13. Jul 2022 17:38 Titel: Fachwerk |
|
|
| Maniac33 hat Folgendes geschrieben: | Ich schreibe jetzt meine Rechnung rein
Myon hast Recht Fehler von mit S3 = 6000N also 6kN
Summe aus Fx = 0
-S5--S3-S4*COS45 = 0
S5 = S3+S4*COS45 =
S5 = 6kN-2828,43N*cos45 = -1994,00kN
Falsch oder richtig? |
Überlege doch einmal:
Bx = 10000N
By = 2000N
B = 10198 N Druckkraft
Die Hauptlast übernimmt S5. Dann sind doch ca -2000N nicht ganz realistisch.
|
|
|
Myon
Anmeldungsdatum: 04.12.2013
Beiträge: 5875
|
| Myon Verfasst am: 13. Jul 2022 17:48 Titel: |
|
|
Man kann S5 auf verschiedene Wege berechnen:
-Drehmomente um den oberen Ansatzpunkt von Stab 4:
-P*4m - S5*1m=0
Oder Kräfteggw. in x-Richtung:
-S3-S4x-S5=0
Nachdem ich mich mehrmals verrechnet und unterschiedliche Werte erhalten habe, denke ich, dass S5=-8000N jetzt richtig sein sollte.
PS: Weshalb schreibst Du -2828N, es ist doch S4=+2828N.
@roycy: ja, vielleicht kleine Ungenauigkeit bei der Zeichnung?
|
|
|
Maniac33
Anmeldungsdatum: 15.06.2022
Beiträge: 145
|
| Maniac33 Verfasst am: 13. Jul 2022 18:25 Titel: |
|
|
[quote="Myon"]Man kann S5 auf verschiedene Wege berechnen:
-Drehmomente um den oberen Ansatzpunkt von Stab 4:
-P*4m - S5*1m=0
Oder Kräfteggw. in x-Richtung:
-S3-S4x-S5=0
Nachdem ich mich mehrmals verrechnet und unterschiedliche Werte erhalten habe, denke ich, dass S5=-8000N jetzt richtig sein sollte.
PS: Weshalb schreibst Du -2828N, es ist doch S4=+2828N.
-S3-S4x-S5=0
-S5 =S4x +S3
S4 = -2828,43N BEI MIR
DANN WIRD ES +
S5 = -S4x-S3= -6kN +2828,43N*cos45
Man warum immer falsches Vorzeichen ?
Soory fehler erkannt S4 ist +
Allerding wäre dann -8000,00 das Ergebnis
|
|
|
roycy
Anmeldungsdatum: 05.05.2021
Beiträge: 961
|
| roycy Verfasst am: 13. Jul 2022 22:14 Titel: |
|
|
| Myon hat Folgendes geschrieben: | Man kann S5 auf verschiedene Wege berechnen:
-Drehmomente um den oberen Ansatzpunkt von Stab 4:
-P*4m - S5*1m=0
Oder Kräfteggw. in x-Richtung:
-S3-S4x-S5=0
Nachdem ich mich mehrmals verrechnet und unterschiedliche Werte erhalten habe, denke ich, dass S5=-8000N jetzt richtig sein sollte.
PS: Weshalb schreibst Du -2828N, es ist doch S4=+2828N.
@roycy: ja, vielleicht kleine Ungenauigkeit bei der Zeichnung? |
Ja, die 8000 N sind richtig.
Der cursor hat beim Bemaßen einen falschen pixel ergriffen.
|
|
|
Maniac33
Anmeldungsdatum: 15.06.2022
Beiträge: 145
|
| Maniac33 Verfasst am: 13. Jul 2022 22:15 Titel: |
|
|
Danke Leute .
Ich bearbeite gerade noch meine Lösung vom Biegemoment da ich einen Fehler entdeckt habe .
Wäre schön das ihr dann einmal drüber schaut
Poste in paar Minuten die Lösung
Danke
|
|
|
|
