Bipolartransistoren dimensionieren

bobderbaumeister · Anmeldungsdatum: 21.06.2022 Beiträge: 2

Guten Abend,

Wenn sich UB um ein Volt ändert, wie stark ändert sich
URE ?

Lösungsversuche :

Rv = (Ub-Uzd)/Iz => Uzd=Rv*Iz-Ub

in die Formel Uzd = Ure+Ube

und nach Ure umgesetellt => Ure = (Ub-Uzd)/Iz *Iz - Ube-Ub

In der Musterlösung tauchen unbekannte Variablen auf. Wie sollte ich hier vorgehen bzw. wie löse ich die Aufgabe ?

LG

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2903 Wohnort: München

bobderbaumeister · Anmeldungsdatum: 21.06.2022 Beiträge: 2

Hallo isi1,

Vielen Dank für die Antwort.

Die nominelle Versorgungsspannung Ub bzw. Uges beträgt 10V Thumbs up!

.
Die Zenerdiode hat eine Zenerspannung UZ0 von 2,6 V und einen dynamischen Widerstand rZ von 25 Ω.
Uzd habe ich bereits berechnet welches 2,7 beträgt.
Der Transistor hat eine minimale Stromverstärkung B = 300 und im Arbeitspunkt eine Basis-Emitter-
Spannung von UBE = 0, 7 V, die wir als konstant annehmen.

In der Musterlösung steht das Ure sich um 13,5mV ändert, wenn Uges sich um 1 V ändert.

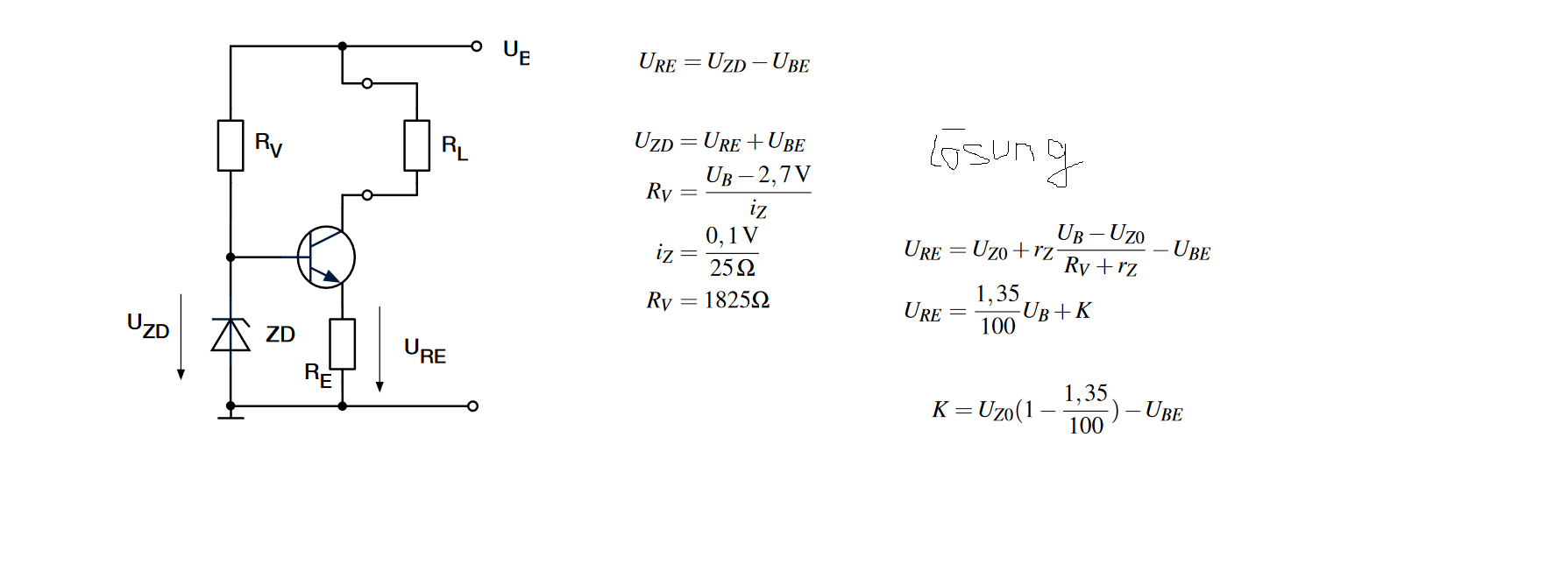

Es handelt sich hierbei um eine Konstantstromquelle mit Bipolartransistor.

LG bobderbaumeister Thumbs up!
