JayD Verfasst am: 18. Feb 2022 17:30 Titel: Fachwerk

Antworten mit Zitat

Moin,

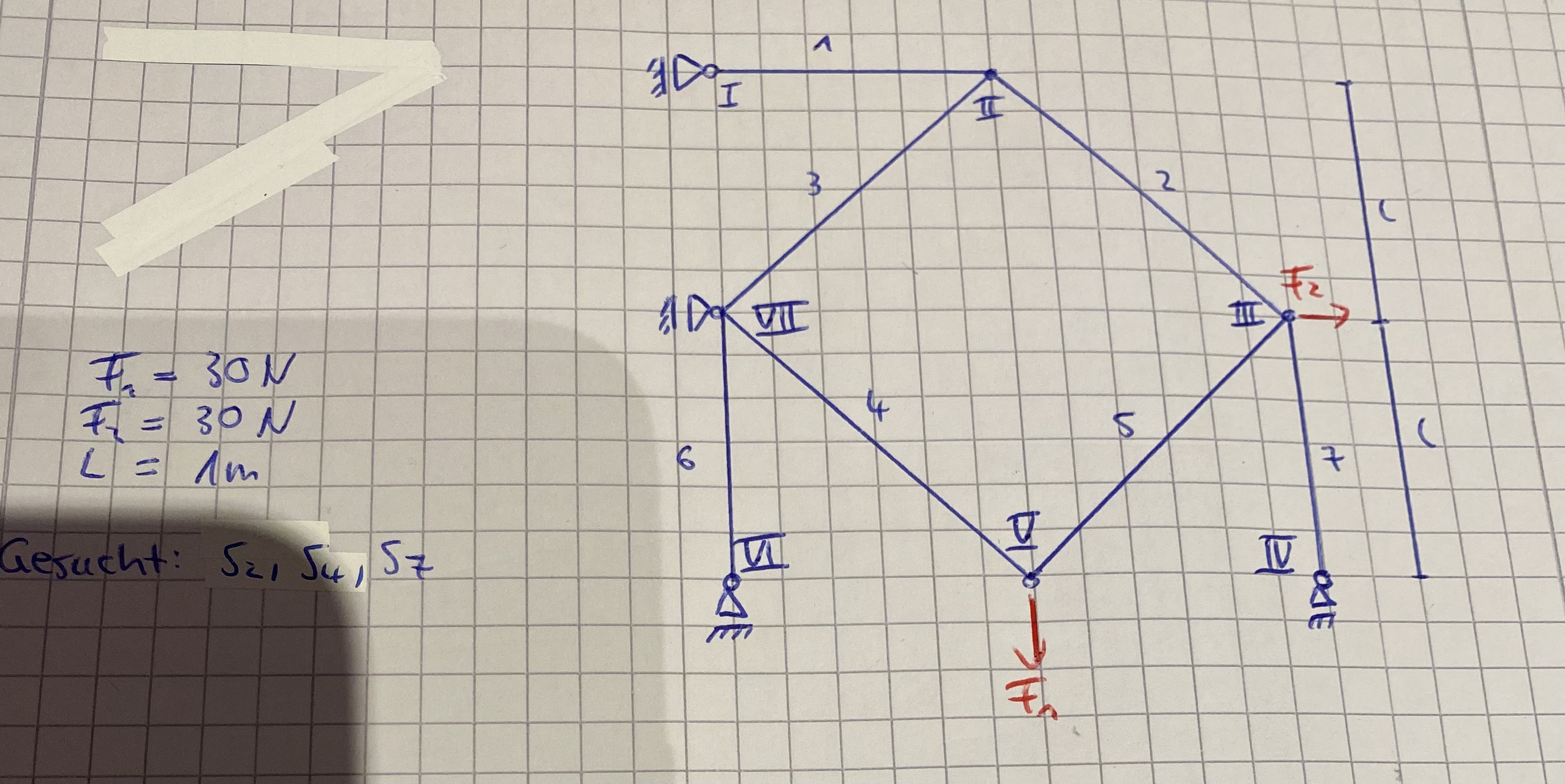

wie würdet ihr das Fachwerk lösen. Es ist ja statisch unbestimmt und ich weiß nicht genau wie man da ran geht.

LG


Beschreibung:

Dateiname:


Dateigröße:

1.05 MB

Heruntergeladen:

210 mal

roycy

Anmeldungsdatum: 05.05.2021
Beiträge: 961

roycy Verfasst am: 19. Feb 2022 17:00 Titel: Re: Fachwerk

Antworten mit Zitat

JayD hat Folgendes geschrieben:

Moin,
wie würdet ihr das Fachwerk lösen. Es ist ja statisch unbestimmt und ich weiß nicht genau wie man da ran geht.

LG

1.) Du hast alle Auflager als Loslager gezeichnet?
Das kann nicht stimmen.
2.) Übelege mal, ob die beiden vertikalen Pendelstäbe evt. "Nullstäbe" sind.

nutzi
Gast

nutzi Verfasst am: 20. Feb 2022 16:22 Titel:

Sind Dehnsteifigkeiten der Stäbe angegeben?

isi1

Anmeldungsdatum: 03.09.2006
Beiträge: 2903
Wohnort: München

isi1 Verfasst am: 08. Jul 2022 08:39 Titel: Re: Fachwerk

Antworten mit Zitat

JayD hat Folgendes geschrieben:

Es ist ja statisch unbestimmt und ich weiß nicht genau wie man da ran geht.

Es ist labil, denn wenn F1 und F2 auch nur geringfügig ungleich sind, zieht sich das Quadrat entlang der Diagonalen in die Breite oder in die Senkrechte.
Ich nehme an, die Aufgabe ist ein Phantasieprodukt oder unvollständig/unrichtig abgezeichnet.
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ

Myon

Anmeldungsdatum: 04.12.2013
Beiträge: 6200

Myon Verfasst am: 08. Jul 2022 16:31 Titel:

Wahrscheinlich sollten die beiden unteren Lager Festlager sein, sonst gibt es eh keinen Sinn. Mit Festlagern sollte die Anordnung auch stabil sein.
