Fachwerk und Statik

MMchen60 · Anmeldungsdatum: 31.01.2021 Beiträge: 221 Wohnort: Heilbronn

Hallo liebe Forumsgemeinde,

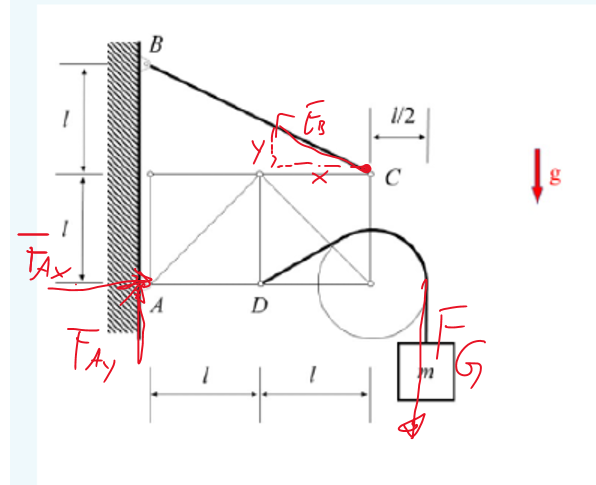

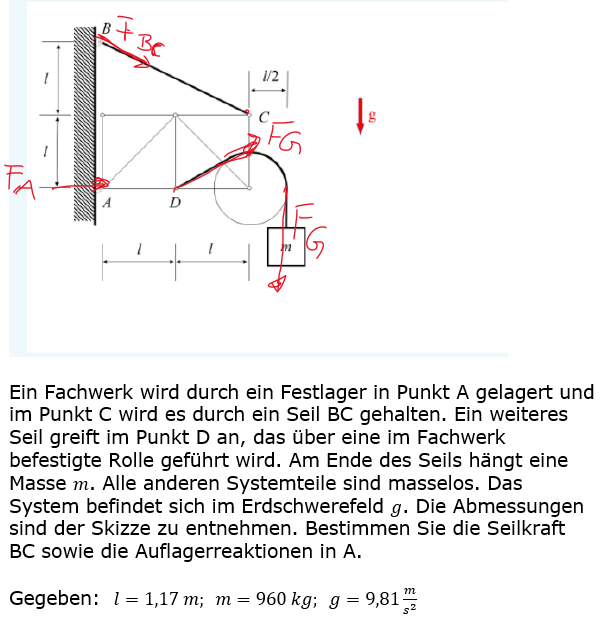

Habe ich alle angreifenden Kräfte in der Situation gemäß Anhang richtig eingezeichnet oder habe ich da etwas vergessen oder zu viel eingezeichnet?
Ich möchte zuerst die Kräfte richtig haben, bevor ich da anfange zu rechnen.
Vielen Dank für Antwort.
Meinolf

Myon · Anmeldungsdatum: 04.12.2013 Beiträge: 6200

Ich würde hier nur die Kräfte betrachten, welche von aussen am System "Fachwerk plus Rolle" angreifen. Das sind die Seilkraft F_BC, F_A (nicht notwendigerweise senkrecht zur Wand), und F_G. Die Seilkraft, welche an Punkt D angreift, ist dann nicht relevant.

Brillant · Anmeldungsdatum: 12.02.2013 Beiträge: 1973 Wohnort: Hessen

Ich denke, der Radius der Rolle spielt eine Rolle, weil er den Hebelarm, also die Fortsetzung von AD beeinflusst.

Ist die Rolle für die Berechnung notwendig, oder könnte man die Strecke AD bis zum unbenannten Punkt verlängern, an dem die Masse tangential zieht?

Edit: Scheint dem zu entsprechen, was Myon schreibt. Der unbenannte Punkt heißt G? Oder ist das das Symbol für Gravitation?

Da war doch noch was zum G-Punkt ... Komme grad nicht drauf Zunge

roycy · Anmeldungsdatum: 05.05.2021 Beiträge: 961

MMchen60 · Anmeldungsdatum: 31.01.2021 Beiträge: 221 Wohnort: Heilbronn

Myon · Anmeldungsdatum: 04.12.2013 Beiträge: 6200
