Seilkräfte und Statik

Neue Frage »
Antworten »
    Foren-Übersicht -> Mechanik
Autor Nachricht
MMchen60



Anmeldungsdatum: 31.01.2021
Beiträge: 204
Wohnort: Heilbronn

Beitrag MMchen60 Verfasst am: 14. Dez 2021 09:53    Titel: Seilkräfte und Statik Antworten mit Zitat

Hallo liebe Forumsgemeinde,

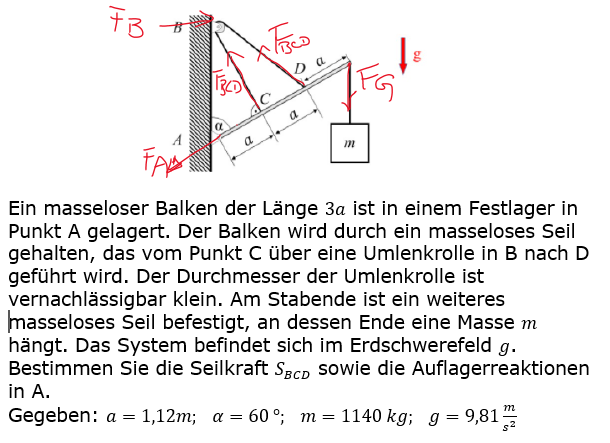

Habe ich alle angreifenden Kräfte in der Situation gemäß Anhang richtig eingezeichnet oder habe ich da etwas vergessen oder zu viel eingezeichnet?
Ich möchte zuerst die Kräfte richtig haben, bevor ich da anfange zu rechnen.
Vielen Dank für Antwort.
Meinolf



 Beschreibung:
 Dateigröße:  60.59 KB
 Angeschaut:  982 mal



Myon



Anmeldungsdatum: 04.12.2013
Beiträge: 5836

Beitrag Myon Verfasst am: 14. Dez 2021 10:11    Titel: Antworten mit Zitat

Wenn Du nur die Kräfte, welche auf den Balken wirken, einzeichnen möchtest, dann ist F_B zuviel und F_A zeigt in Richtung Balken (nicht notwendigerweise parallel zu diesem).
MMchen60



Anmeldungsdatum: 31.01.2021
Beiträge: 204
Wohnort: Heilbronn

Beitrag MMchen60 Verfasst am: 14. Dez 2021 10:19    Titel: Antworten mit Zitat

Myon hat Folgendes geschrieben:
dann ist F_B zuviel und F_A zeigt in Richtung Balken (nicht notwendigerweise parallel zu diesem).

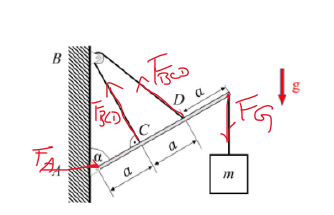

Danke Myon. meintest du so wie in der Abbildung?



 Beschreibung:
 Dateigröße:  27.18 KB
 Angeschaut:  971 mal



Myon



Anmeldungsdatum: 04.12.2013
Beiträge: 5836

Beitrag Myon Verfasst am: 14. Dez 2021 10:47    Titel: Antworten mit Zitat

MMchen60 hat Folgendes geschrieben:
Danke Myon. meintest du so wie in der Abbildung?

Ja.
roycy



Anmeldungsdatum: 05.05.2021
Beiträge: 961

Beitrag roycy Verfasst am: 14. Dez 2021 22:26    Titel: Re: Seilkräfte und Statik Antworten mit Zitat

MMchen60 hat Folgendes geschrieben:
Hallo liebe Forumsgemeinde,
Habe ich alle angreifenden Kräfte in der Situation gemäß Anhang richtig eingezeichnet oder habe ich da etwas vergessen oder zu viel eingezeichnet?
Ich möchte zuerst die Kräfte richtig haben, bevor ich da anfange zu rechnen.
Vielen Dank für Antwort.
Meinolf


Man kann noch nicht genau wissen, ob "B" wirklich horizontal wirkt.
"A" müßte unter einem bestimmten Winkel nach" oben" u vermutlich nicht nach "unten" wirken.
MMchen60



Anmeldungsdatum: 31.01.2021
Beiträge: 204
Wohnort: Heilbronn

Beitrag MMchen60 Verfasst am: 15. Dez 2021 08:11    Titel: Re: Seilkräfte und Statik Antworten mit Zitat

roycy hat Folgendes geschrieben:

Man kann noch nicht genau wissen, ob "B" wirklich horizontal wirkt.
"A" müßte unter einem bestimmten Winkel nach" oben" u vermutlich nicht nach "unten" wirken.

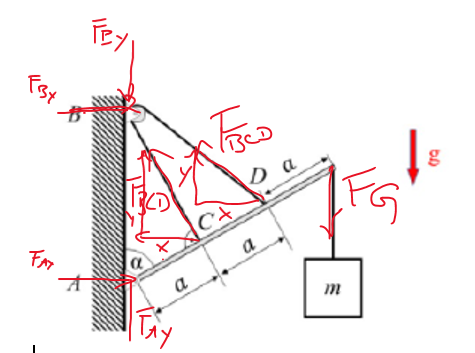

Dann doch eher so? Und - für eine rechnerische Bestimmung - ist damit die korrekte Aufteilung nach x- und y--Kräften erfolgt? Muss die Seilkraft wirklich zweimal berücksichtigt werden, einmal links der Rolle und einmal rechts (sie ist doch in beiden Teilseiten gleich groß oder)?
Grüße Meinolf



 Beschreibung:
 Dateigröße:  64.09 KB
 Angeschaut:  833 mal



Myon



Anmeldungsdatum: 04.12.2013
Beiträge: 5836

Beitrag Myon Verfasst am: 15. Dez 2021 08:27    Titel: Re: Seilkräfte und Statik Antworten mit Zitat

Natürlich wirkt die Kraft, die bei B an der Wand angreift, nicht horizontal, sondern in der Richtung der Winkelhalbierenden der beiden Seilkräfte. Das sollte auch ohne zu rechnen klar sein.
Aber bei Betrachtung der Gleichgewichtsbedingungen für den Balken spielt diese Kraft keine Rolle.

Zitat:
Dann doch eher so? Und - für eine rechnerische Bestimmung - ist damit die korrekte Aufteilung nach x- und y--Kräften erfolgt? Muss die Seilkraft wirklich zweimal berücksichtigt werden, einmal links der Rolle und einmal rechts (sie ist doch in beiden Teilseiten gleich groß oder)?

Die Seilkräfte, die am Balken angreifen, haben den gleichen Betrag. Aber sie greifen an verschiedenen Stellen und in verschiedenen Winkeln an, was für das Kraftgleichgewicht und das Drehmoment relevant ist.
roycy



Anmeldungsdatum: 05.05.2021
Beiträge: 961

Beitrag roycy Verfasst am: 15. Dez 2021 11:35    Titel: Re: Seilkräfte und Statik Antworten mit Zitat

MMchen60 hat Folgendes geschrieben:
Hallo liebe Forumsgemeinde,
Habe ich alle angreifenden Kräfte in der Situation gemäß Anhang richtig eingezeichnet oder habe ich da etwas vergessen oder zu viel eingezeichnet?
Ich möchte zuerst die Kräfte richtig haben, bevor ich da anfange zu rechnen.
Vielen Dank für Antwort.
Meinolf

Wenn eine Kraft mit der "falschen" Richtung angenommen wird, ergibt sich bei der späteren Berechnung ldiglich ein negativer Wert.
roycy



Anmeldungsdatum: 05.05.2021
Beiträge: 961

Beitrag roycy Verfasst am: 16. Dez 2021 11:05    Titel: Re: Seilkräfte und Statik Antworten mit Zitat

MMchen60 hat Folgendes geschrieben:
roycy hat Folgendes geschrieben:

Man kann noch nicht genau wissen, ob "B" wirklich horizontal wirkt.
"A" müßte unter einem bestimmten Winkel nach" oben" u vermutlich nicht nach "unten" wirken.



Du solltest zur Vereinfachung aus den beiden Seilkräften (beide gleich groß)
Die Wirkrichtung der Res. (135°) festlegen.
Dann errechnest du Über die Summe MA die Horizontalkomponente von B. Wegen der 135°bzw. (45°) liegt auch gleich die Vertikalkomponente B fest. Damit kannst du B berechnen u. in die Komponenten der Seilkraft bestimmen.
Dann mußt du nur noch Ay berechnen, denn Bx = Ax.
Am schnellsten geht es zeichnerisch (aber das wird hier nicht sehr geschätzt)
roycy



Anmeldungsdatum: 05.05.2021
Beiträge: 961

Beitrag roycy Verfasst am: 16. Dez 2021 22:11    Titel: Re: Seilkräfte und Statik Antworten mit Zitat

MMchen60 hat Folgendes geschrieben:
Hallo liebe Forumsgemeinde,


Meinolf


Ich habe eine zeichnerische Lösung fertig.
Falls sich jemand dafür interessiert, möge er sich hier melden.
Ich poste die Lösung dann.
