Wheatstonesche Brücke

annafragt · Anmeldungsdatum: 28.01.2021 Beiträge: 309

Meine Frage:
Hallo, wir haben die die Wheatstonesche Brücke nicht durchgenommen, jedoch habe ich Übungsaufgaben dazu gefunden.

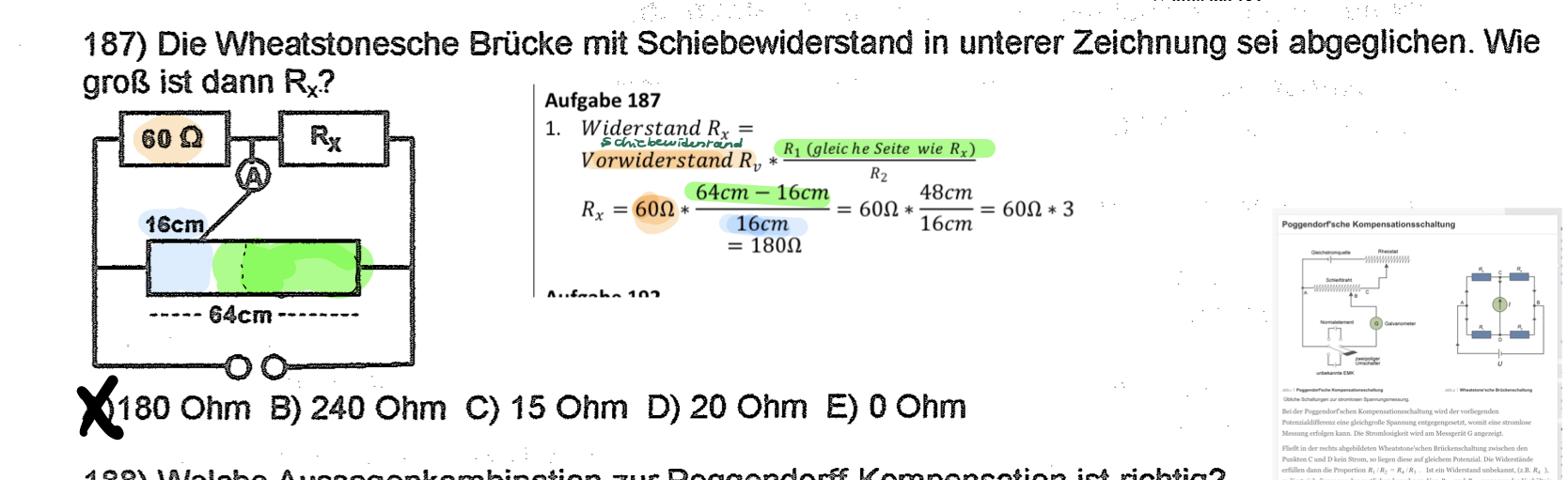

Die, wo nur die Widerstände gegeben sind konnte ich bisher lösen. Aber ich verstehe nicht ganz den Lösungsweg dieser Aufgabe, wieso da 64-16 für den Widerstand auf der gleichen Seite wie Rx genommen wird und 16 für den anderen.
Kann mir das jemand bitte erklären?
Eine Antwort wäre sehr hilfreich danke

Meine Ideen:
Liebe Grüße Anna

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Weil sich beim Poti die Längen wie die Widerstände verhalten.

Viele Grüße
Steffen

annafragt · Anmeldungsdatum: 28.01.2021 Beiträge: 309

Okay dankeschön, damit scheine ich noch Schwierigkeiten zu haben.
Ich verstehe nicht genau, wieso man nicht zB 64/16 gerechnet hat. Habe ich die „Widerstände“ in blau und grün von der Vorstellung her richtig markiert?

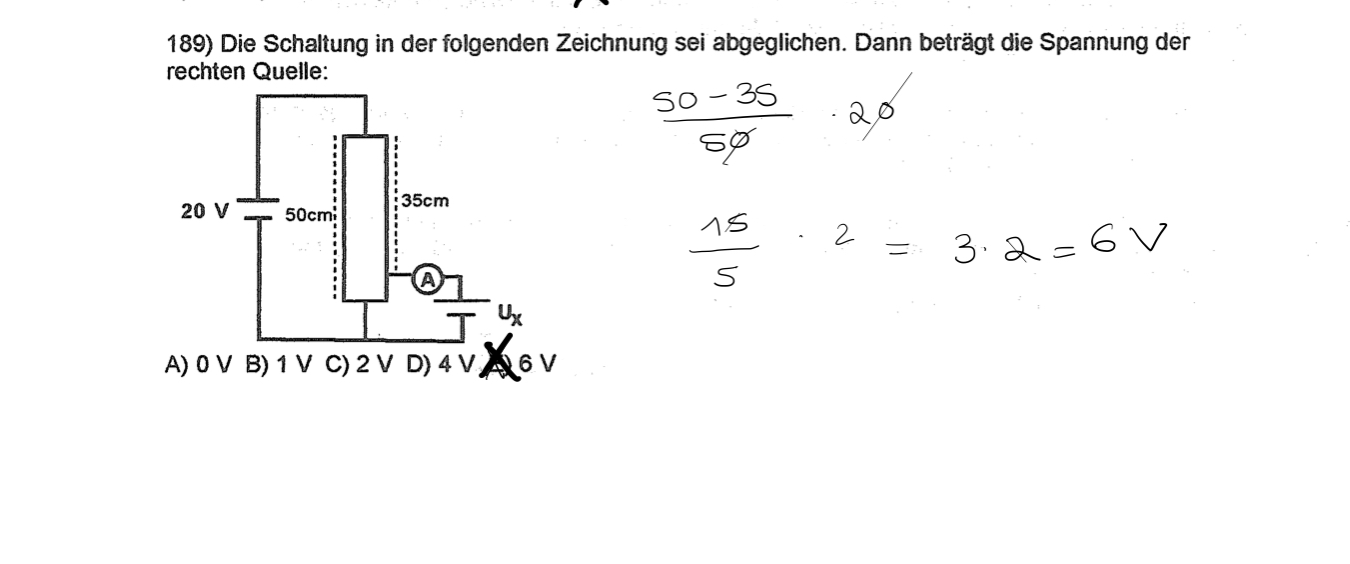

Beispielsweise bei folgender Aufgabe frage ich mich, wieso folgender Lösungsweg korrekt ist, also wieso man (50-35)/50 rechnet * 20 und nicht zB (35/50)* 20 oder so. Könntest du oder jemand anderes mir diesen Lösungsweg nochmal erklären bitte?

Vielen Dank und liebe Grüße

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244
