Meine Frage:

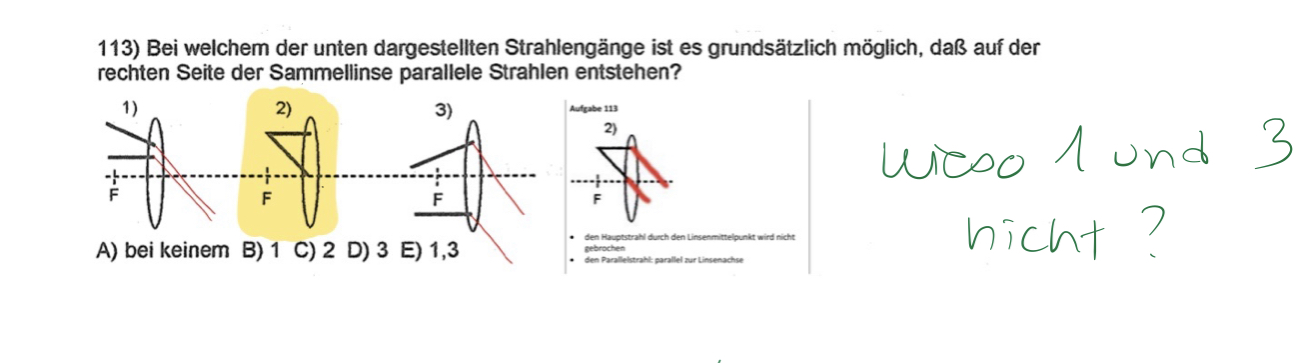

Hallo, ich frage mich bei folgender Aufgabe wieso nicht 1 und 3 auch richtig sind. Habe ich die gebrochenen Strahlen falsch eingezeichnet? Weil das sieht für mich ebenso parallel aus

Meine Ideen:
Über eine Antwort würde ich mich sehr freuen ich wünsche einen schönen Abend

Liebe Grüße Anna

Myon · Anmeldungsdatum: 04.12.2013 Beiträge: 5864

Ja, die Strahlen sind bei 1 und 3 nicht richtig eingezeichnet.
Zu 1: der achsenparallele Strahl wird zum Brennpunkt gebrochen. Der obere Strahl muss hingegen vor dem Brennpunkt hindurchlaufen, d.h. die Strahlen kreuzen sich hinter der Linse.
Zu 3: der untere Strahl verläuft achsenparallel, wird also zum hinteren Brennpunkt hin gebrochen. Der obere Strahl durchkreuzt die Achse etwa im Abstand der doppelten Brennweite.
