Abgleichbrücke mit OPV

spiegelbirke · Anmeldungsdatum: 10.06.2019 Beiträge: 20

Hallo,
kann mir jemand helfen, zu verstehen, warum

ist?

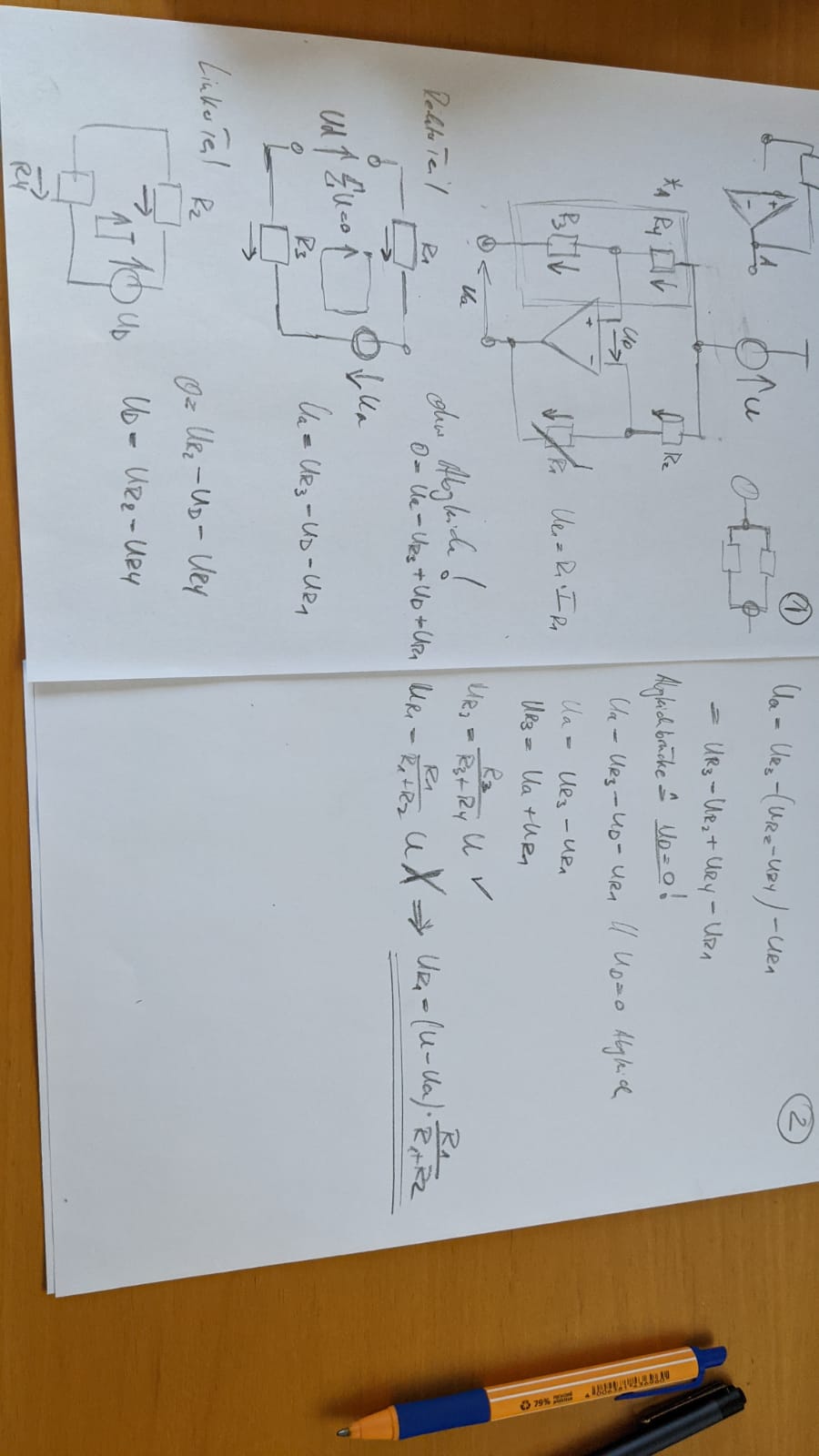

Im Anhang habe ich die ganze Rechnung. Es geht um den OPV, welcher abgeglichen wird -> U_d =0. Für mich macht es kein Sinn, dass bei U_R3 die Spannung nicht mit minus Ua berechnet wird.

Vielleicht kann mir ja jemand helfen smile

Besten Dank! Rechnung anbei!!

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

In den (-)-Eingang fließt kein Strom. Somit sind R1 und R2 praktisch in Serie.

Das Potential oben an R2 ist U.
Das Potenzial unten an R1 ist Ua.
Die Spannung an der Serienschaltung ist daher U-Ua.
Der Strom I (oben nach unten) somit

Daher ist

PS: Bist du sicher, dass R3 nicht am unteren Anschluss auf Masse liegt? Ansonsten würde diese Schaltung keinen Sinn machen, da der Spannungsabfall an R3 immer Null wäre. Schau dir das nochmals an!

spiegelbirke · Anmeldungsdatum: 10.06.2019 Beiträge: 20

Hi,

besten Dank für die tolle Antwort! Ist deutlich mehr klar geworden.

Du hast recht, die Schaltung ist nicht ganz richtig gezeichnet. R2 liegt an Masse.

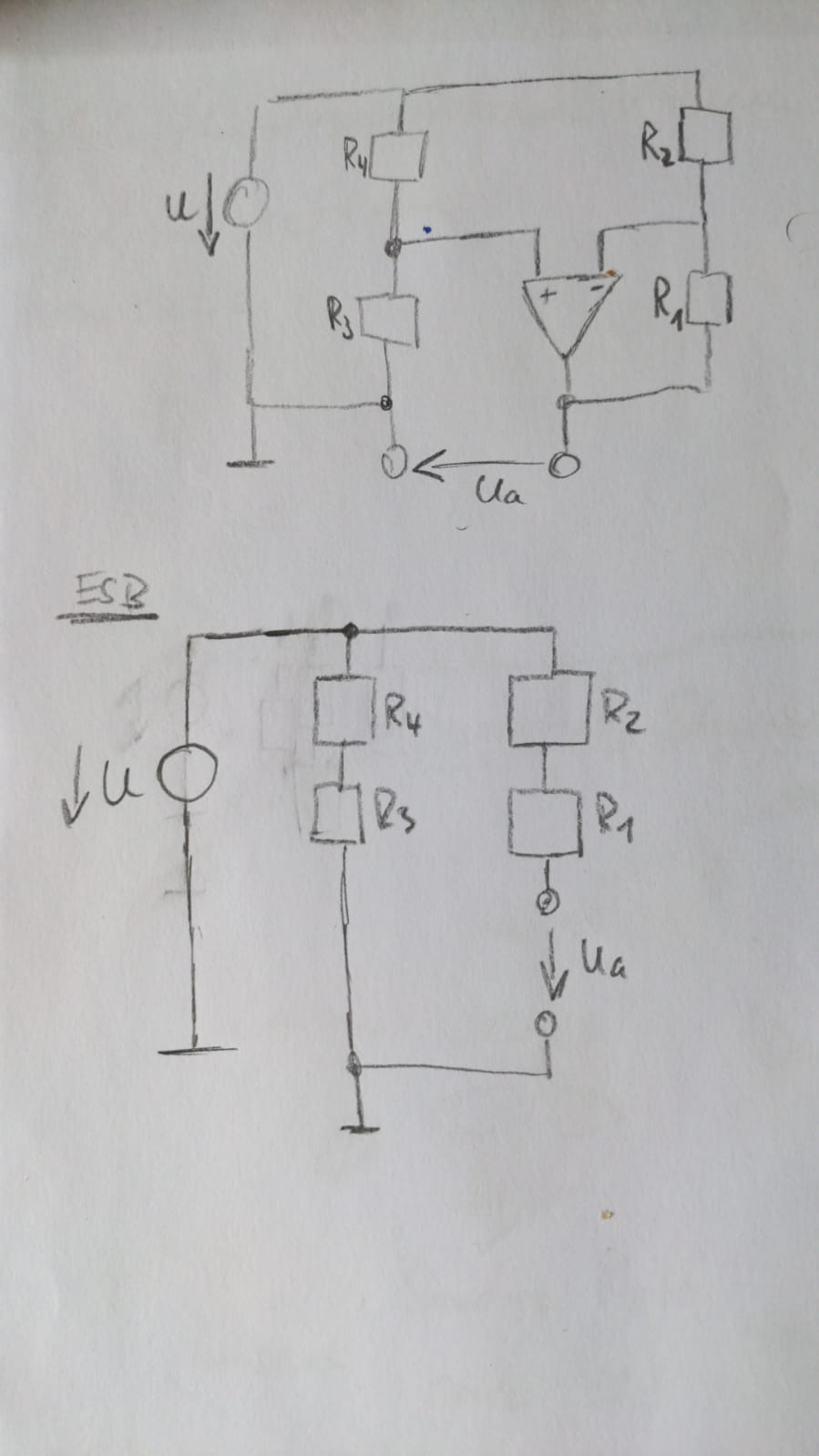

Im Anhang habe ich nochmal die Schaltung mit einem ESB gezeichnet. Meinst du, das ESB ist so korrekt? Ich verstehe irgendwie auch nicht, was der OPV mit der ganzen Sache zu tun hat Hammer

.. Der ist ja auch im ESB komplett vernachlässigbar.

VG
