Technische Mechanik: Freimachen

Sandra75 · Anmeldungsdatum: 14.01.2019 Beiträge: 12

Meine Frage:

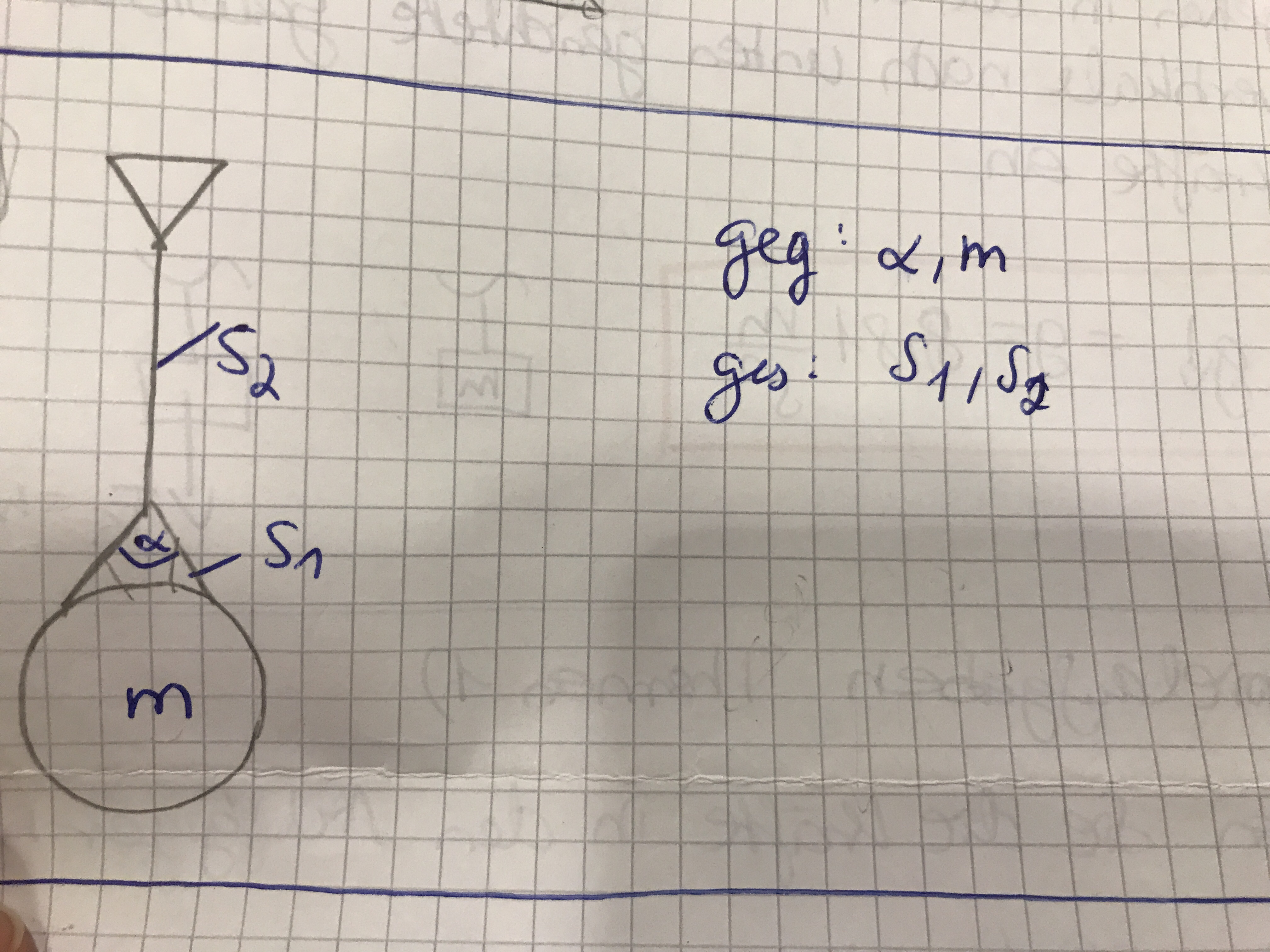

Kann mir jemand sagen wie ich diese Skizze freimachen muss für den Kräfteplan ?

Danke im Voraus
Eure Sandra

Meine Ideen:
Ich benötige nur die drei Kräfte S1,S2,FG um das Kräftedreieck zu bilden, damit ich den Sinussatz anwenden kann. Ich komme nicht drauf, wie ich es freizumachen habe! Hilfe

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Sandra75 · Anmeldungsdatum: 14.01.2019 Beiträge: 12

Sandra75 · Anmeldungsdatum: 14.01.2019 Beiträge: 12

Kann mir da keiner helfen?

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

quote="Sandra75"]Kann mir da keiner helfen?[/quote]

Ich hab's Dir doch schon gesagt, habe allerdings die Indizes verwechselt und außerdem das Ganze etwas verkompliziert. Besser:

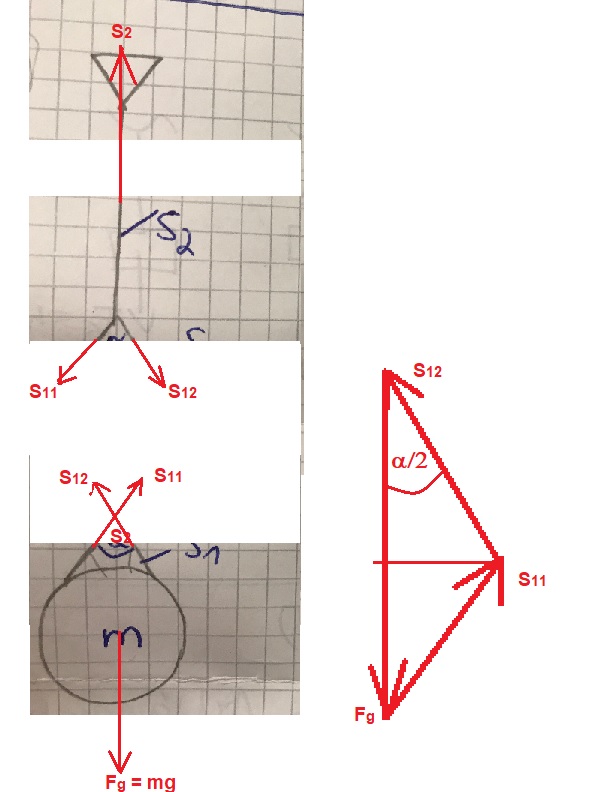

Schneide die beiden Seile 1 durch und trage an ihre Enden die beiden Seilkräfte jeweils schräg nach links bzw. rechts oben an. Aus Symmetriegründen müssen beide Seilkräfte denselben Betrag haben, die Kraftpfeile also gleich lang sein. Die Gewichtskraft der Masse m trägst Du senkrecht nach unten an. Nun fügst Du die drei Kraftpfeile zu einem geschlossenen Dreieck zusammen.

Dann siehst Du, dass

Sandranew · Gast

Gott segne dich !!!!! Danke !!
