Skizze Versuchsaufbau zur Beugung von Licht der Quecksilberd

MandyRarsh · Anmeldungsdatum: 10.04.2016 Beiträge: 1

Meine Frage:
Hallo,
ich soll eine Versuchsbeschreibung zu folgendem Versuch machen:

Leider verstehe ich diese Skizze nicht richtig. Soll das längliche Teil vor der Quecksilberdampflampe der Schirm sein?
Wenn ja, warum steht der dann nicht hinter dem Beugungsgitter?

Wäre sehr dankbar, wenn mir jemand die Versuchszeichnung erklären könnte!

Danke

Meine Ideen:
Ansätze siehe oben.

MandyRarsh23 · Anmeldungsdatum: 10.04.2016 Beiträge: 3

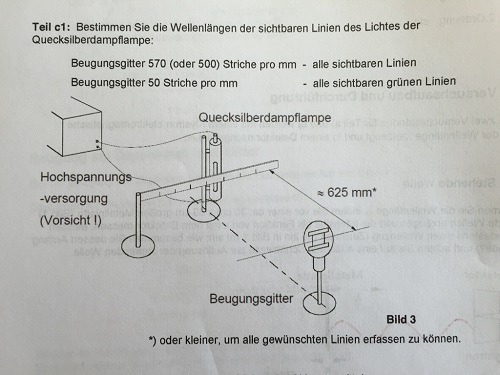

Da Bildupload nicht funktioniert hat, hier der Link zur Versuchsskizze:

Bild als Anhang eingefügt. Steffen

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

Das sind vermutlich Spalte, um einen schmale Lichtstrahlen auswählen zu können. Der Schirm selber ist nicht zu sehen.

MandyRarsh23 · Anmeldungsdatum: 10.04.2016 Beiträge: 3

Meinst du so eine Art Schablone, mit unterschiedlichen Größen, um das Licht zu bündeln?

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

Guck mal unter optische Blende nach.
