Wieso bewegt sich das große Rad hin und her?

Halbwisssen · Anmeldungsdatum: 15.12.2015 Beiträge: 42

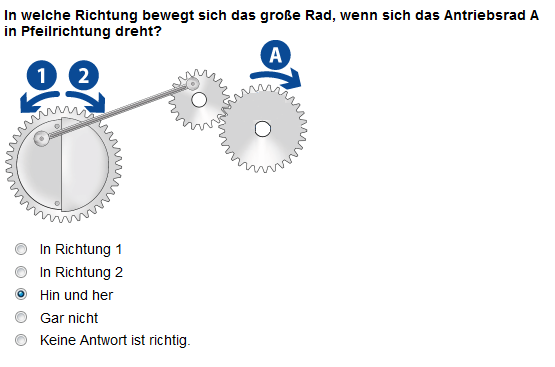

Ich hätte gedacht das große Rad bewegt sich in Richtung 1. (siehe Bild)

hansguckindieluft · Anmeldungsdatum: 23.12.2014 Beiträge: 1213

Hallo,

zunächst bewegt sich das Rad auch in Richtung 1. So lange, bis die Verlängerung der Koppelstange durch den Drehpunkt des kleinsten Zahnrades geht. Dann kehrt die Drehrichtung um. Insgesamt ist es also eine hin- und her- Bewegung.

Gruß

EDIT: Deine Antwort ist also auch nicht verkehrt, denn in dem Augenblick, in dem sich Rad 1 in die angegebene Richtung in Bewegung setzt, dreht sich das große Rad auch in Richtung 1.
