Asynchronmaschine

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 14. Nov 2015 08:54    Titel: Asynchronmaschine Antworten mit Zitat

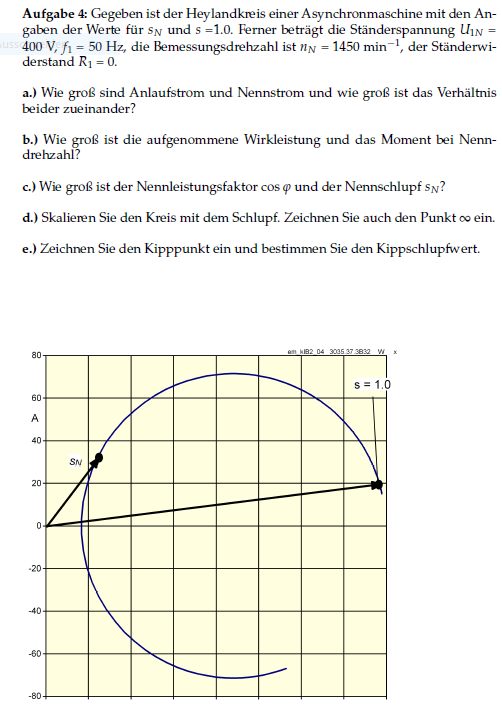

Hallo leute ich habe bei dieser Aufgabe gleich mit der a) probleme .

Habe gedacht vielleicht gibt es jemanden im Forum der sich mit dem Thema auskennt .

Wie muss ich genau bei der a) vorgehen und wie zeichne ich dann genau den Strom rein?

Für Hilfe wäre ich sehr dankbar.



 Beschreibung:
 Dateigröße:  67.53 KB
 Angeschaut:  4186 mal



isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 14. Nov 2015 10:58    Titel: Antworten mit Zitat

Dieser Kreis (nach Heyland bzw Ossanna benannt) ist doch die Ortskurve des Stroms. Also hast für a) die beiden Ströme schon eingezeichnet (die schwarzen Pfeile). Das Verhältnis musst halt mit dem Lineal abmessen und berechnen.

Oder c) der cosphi ergibt sich auch wieder aus dem Nennstrompfeil, genauer aus Höhe/Länge. Den Schlupf kannst mit der Schlupfgeraden bestimmen (falls Du es nicht mehr in Erinnerung hast, schau mal bei Wikipedia 'Ossannakreis' nach).

usw.

_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 14. Nov 2015 13:30    Titel: Antworten mit Zitat

Bei der a) wäre das ja :

60.4mm/20mm = 3.02

WOher weiss ich wie gross der Nennstrom und der Anlaufstrom jetzt ist?

Wo sehe ich das genau?



Oder ist der wirkstrom einfah 20A und der Nennstrom 60.4 A ?
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 14. Nov 2015 13:49    Titel: Antworten mit Zitat

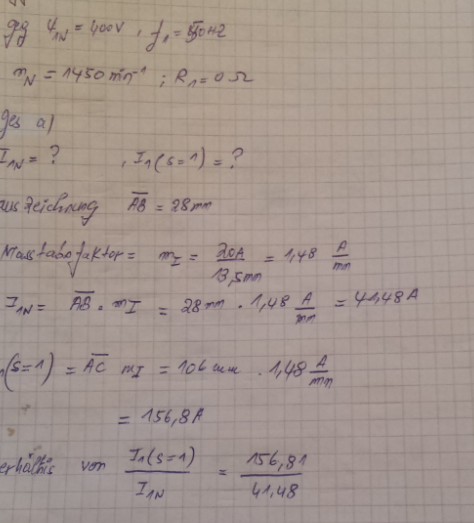

In meiner musterlösung haben die das so emacht siehe anhan.

Wie sind die da genau auf den Masstab 20A/13.5mm gekommen ?

Und wie auf das Verhältnis:

156.81/41.48?

Ich hoffe du kannst mir das erklären ?



 Beschreibung:
 Dateigröße:  303.73 KB
 Angeschaut:  5620 mal



isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 14. Nov 2015 15:18    Titel: Antworten mit Zitat

ET33 hat Folgendes geschrieben:
Bei der a) wäre das ja : 60.4mm/20mm = 3.02

WOher weiss ich wie gross der Nennstrom und der Anlaufstrom jetzt ist?
Oder ist der wirkstrom einfah 20A und der Nennstrom 60.4 A ?
Wenn Du s_N zur y-Achse klappst, kannst etwa 40A ablesen. Als Anlaufstrom eben dann 3,02 mal soviel.
Der Nenn-Wirkstrom ist aus Deiner Zeichnung abzulesen - etwa 33A
Dass das der Nennstrom ist, entnehme ich an dem s_N.
Beim Schlupf s=1, also 100% ist der Rotor im Stillstand und beim Anlauf läuft der strom entlang dem Kreis bis s_N. Da ist wohl die ganze Anlaufzeit der Strom kleiner als der bei s=1.0.

_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 14. Nov 2015 15:27    Titel: Antworten mit Zitat

ET33 hat Folgendes geschrieben:
In meiner musterlösung haben die das so emacht siehe anhan.
Wie sind die da genau auf den Masstab 20A/13.5mm gekommen ?
Und wie auf das Verhältnis: 156.81/41.48 = 3,9
Genau so wie Du, sie haben die Pfeillängen abgemessen (und die Kommastellen geraten). Auf meinen Display sind es 129mm/33mm=3,9
Deine Messung scheint falsch mit 3.02. Schau man nach. ob der Kreis genau so breit wie hoch ist - vielleicht verzerrt Dein Bildschirm.

_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 14. Nov 2015 16:18    Titel: Antworten mit Zitat

20A/13.5mm

Wie habe die denn genau den Masstab berechnet ?

Wie kommen die auf diese 20A und 13.5mm ? Das verstehe ich tut mir leid nicht ?

Kannst du mir das auch erklären ?
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 14. Nov 2015 16:21    Titel: Antworten mit Zitat

ET33 hat Folgendes geschrieben:
Wie kommen die auf diese 20A und 13.5mm ?
Die Achsen haben doch Teilstriche, die sind auf der Y-Achse beschriftet. Musst doch nur die Beschriftung in A ablesen und die Länge von Koordinatenkreuz aus messen - schon hast Du es.
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 14. Nov 2015 16:25    Titel: Antworten mit Zitat

Ah ok ein Kästchen ist ja 20 A. Das verstehe ich jetzt . Und woher kommen diese 13.5 mm ?

Das verstehe ich nicht so ganz grübelnd

Tut mir leid wenn ich deine Geduld ein wenig fordere Big Laugh
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 14. Nov 2015 16:28    Titel: Antworten mit Zitat

Null problemo, ET. Deren Display bildet die Koordinaten halt so ab, dass 20 A = 13mm sind. auf meinem sind es übrigens 16,5 mm.
Wieviel hast Du?
Ahh ich seh schon:
ET33 hat Folgendes geschrieben:
60.4mm/20mm = 3.02
Du hast etwa halb soviel.
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 14. Nov 2015 16:35    Titel: Antworten mit Zitat

Danke jetzt verstehe ich es.

Wie berechne ich jetzt genau die Wirkleistung ?

So ?

P = U*wurzel aus 3 *I *cos phi ?

Aber ich befürchte das man es irgendwie zeichnerisch berechnen muss ?
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 14. Nov 2015 16:39    Titel: Antworten mit Zitat

ET33 hat Folgendes geschrieben:
Wie berechne ich jetzt genau die Wirkleistung ?
So ?
P = U*wurzel aus 3 *I *cos phi ?
Aber ich befürchte das man es irgendwie zeichnerisch berechnen muss ?
Ja, ET,
Du kannst natürlich auch rechnen: Wirkleistung P = Wirkstrom * 400V * √3

_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 14. Nov 2015 16:45    Titel: Antworten mit Zitat

Ja aber den Wirkstrom haben wir ja nicht ?

So hätte ich das gerechnet :


P =41.48A *wurzel aus 3 *400V =28738.19W

ziemlich hoher Wert ?
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 14. Nov 2015 17:04    Titel: Antworten mit Zitat

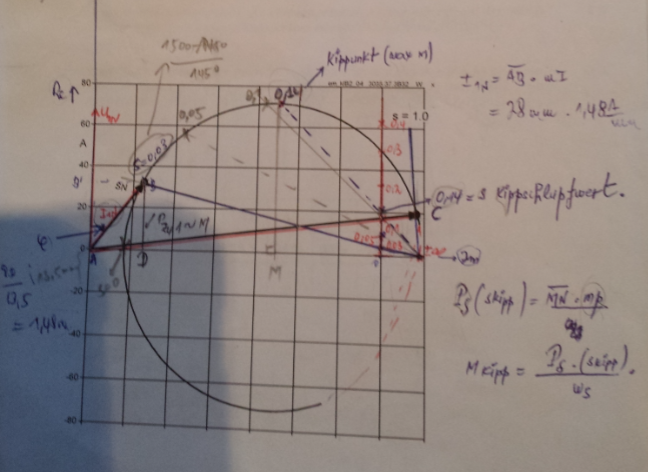

Nach meiner Lösung soll man das Pkipp und Mkipp so berechnen .

Wie berechnen die das Pkipp und Mkipp denn genau ?

Die haben das anscheinend irgendwie zeichnerisch berechnet grübelnd

Kannst du mir das erklären ?



 Beschreibung:

Download
 Dateiname:  fo.PNG
 Dateigröße:  488.78 KB
 Heruntergeladen:  1007 mal

isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 14. Nov 2015 17:23    Titel: Antworten mit Zitat

ET33 hat Folgendes geschrieben:
Ja aber den Wirkstrom haben wir ja nicht ?
P =41.48A *wurzel aus 3 *400V =28738.19W
Den Wirkstrom kannst doch aus Deiner Zeichnung direkt ablesen etwa 32A
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 14. Nov 2015 17:28    Titel: Antworten mit Zitat

Ah ja das wären dann Pwirk =22863.07W


Weißt du wie die das Pkipp da in der Lösung genau berechnen ?

Ich verstehe die Lösung einfach nicht
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 14. Nov 2015 17:33    Titel: Antworten mit Zitat

ET33 hat Folgendes geschrieben:
Nach meiner Lösung soll man das Pkipp und Mkipp so berechnen .

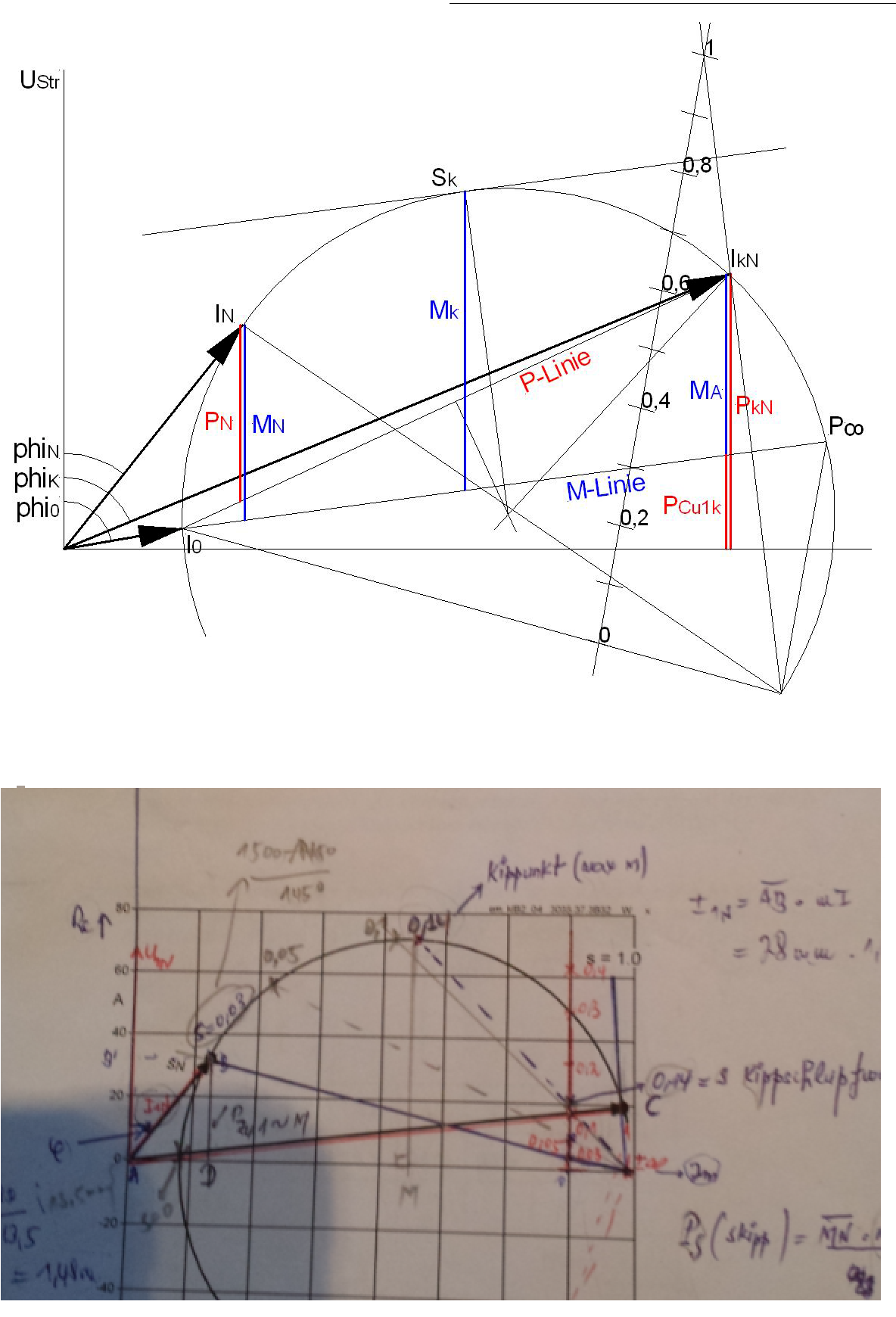

Wahrscheinlich suchst Du nach P∞?


 Beschreibung:
 Dateigröße:  37.06 KB
 Angeschaut:  5498 mal




_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ


Zuletzt bearbeitet von isi1 am 15. Nov 2015 09:37, insgesamt einmal bearbeitet
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 14. Nov 2015 17:41    Titel: Antworten mit Zitat

In der Formel steht ja Pskipp = Strecke mp *mbeta . Mit welchen Werten berechne ich das ?
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 14. Nov 2015 17:47    Titel: Antworten mit Zitat

ET33 hat Folgendes geschrieben:
In der Formel steht ja Pskipp = Strecke mp *mbeta . Mit welchen Werten berechne ich das ?
Du wirst schon ein Ossanna-Diagramm haben, in dem die beiden vorkommen? smile
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 14. Nov 2015 18:07    Titel: Antworten mit Zitat

Kannst du das irgendwie in der Skizze darstellen wo ich das ablesen kann ?

Ich war in der Vorlesung aber ich habe trotzdem Schwierigkeiten das zu verstehen .
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 14. Nov 2015 19:18    Titel: Antworten mit Zitat

Da überforderst Du mich leider etwas, denn die nennen die Bestandteile jedesmal anders. Z.B. bedeutet das k in P_k manchmal Kipp- und manchmal Kurzschluss-.
Beta wird oft als Lastwinkel benutzt - aber leider nicht immer.
Das hängt von Deiner Vorlesung ab. Meistens geben die Dozenten Skripten raus, aus denen man seine Benennungen entnehmen kann.

_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 14. Nov 2015 20:04    Titel: Antworten mit Zitat

Der Kippschlupfwert ist doch einfach :

1500-1450/1500 = 0.03


Wieso haben die da für ns = 1500 genommen ?

Muss man diesen Schlupfwert eigentlich vorher berechnen bevor man einzeichnet ?

Weil ich habe noch nicht 100 prozntig verstanden wie man schritt für schritt bei dieser Zeichnung vorgeht .

Kannst du vielleicht in der skizze kennzeichnen was man jeweils schrittweise macht?


Ich glaube mit beta ist wohl ein winkel gemeint
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 14. Nov 2015 21:32    Titel: Antworten mit Zitat

ET33 hat Folgendes geschrieben:
Der Kippschlupfwert ist doch einfach : 1500-1450/1500 = 0.03
Wieso haben die da für ns = 1500 genommen ?
Der Schlupf 3% sieht nach dem Schlupf bei Nennleistung aus und da die nächste Synchrondrehzahl bei 3000 liegt, kommt wohl nur 1500 infrage.
ET33 hat Folgendes geschrieben:
Muss man diesen Schlupfwert eigentlich vorher berechnen bevor man einzeichnet ?
Das glaube ich nicht, denn der Nennstrom ist doch fast immer gegeben - damit liegt der Punkt auf dem Kreis fest.
ET33 hat Folgendes geschrieben:
Weil ich habe noch nicht 100 prozntig verstanden wie man schritt für schritt bei dieser Zeichnung vorgeht .
Kannst du vielleicht in der skizze kennzeichnen was man jeweils schrittweise macht?
Das hängt von der Aufgabenstellung ab. Normalerweise sind 3 Punkte des Kreises gegeben - und durch 3 Punkte ist ein Kreis völlig bestimmt.
ET33 hat Folgendes geschrieben:
Ich glaube mit beta ist wohl ein winkel gemeint
Ja das glaube ich auch, ET.
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 14. Nov 2015 22:27    Titel: Antworten mit Zitat

Hast du mittleweile verstehen können wie man dieses Pkipp usw berechnet ?

Ich verstehe die Formel immer noch nicht. Big Laugh

Und was ist mit diesem ns genau ?

Hängt das nicht von den Poolpaaren ab ?

Wenn 2 poolpare sind muss es ja 1500 sein ?

Aber in der Aufgabe waren ja die Poolpaare der Machine nicht gegeben ?
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 15. Nov 2015 00:02    Titel: Antworten mit Zitat

ET33 hat Folgendes geschrieben:
Und was ist mit diesem ns genau ?Hängt das nicht von den Poolpaaren ab ?Wenn 2 poolpare sind muss es ja 1500 sein ?Aber in der Aufgabe waren ja die Poolpaare der Machine nicht gegeben ?
Das ist richtig, aber andererseits ist das auch ganz unnötig, wenn die Nenndrehzahl 1450 UpM ist, denn der Schlupf ist je nach der Leistung 1% bis 10%. Und bei Synchrondrehzahlen 3000, 1500, 1000, 750, 600 ... gibt es keine andere Möglichkeit.
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 15. Nov 2015 00:30    Titel: Antworten mit Zitat

Nur eine letzte Frage : woher weiß man wie man genau diese Bleistift Linie zeichnen soll im Ossana Kreis mit 0.2 ? Wie kommen die darauf in der Zeichnung ?
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 15. Nov 2015 09:15    Titel: Antworten mit Zitat

ET33 hat Folgendes geschrieben:
Nur eine letzte Frage : woher weiß man wie man genau diese Bleistift Linie zeichnen soll im Ossana Kreis mit 0.2 ? Wie kommen die darauf in der Zeichnung ?
Welche Bleistiftlinie wirst Du denn meinen?
Abgesehen davon ist Dein Diagramm ziemlich unscharf. Kannst nicht einfach mit Paint arbeiten? Welche Linie ist bei Dir die M-Linie, welche die P-Linie und wo ist die Schlupflinie? Die rote senkrechte?

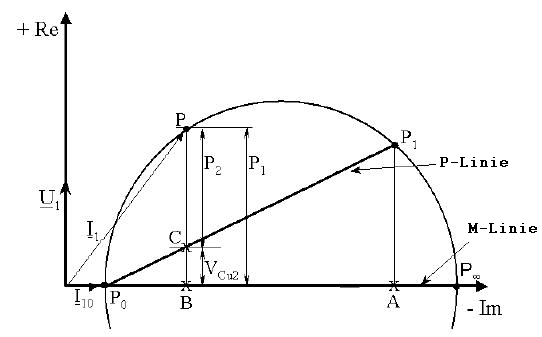

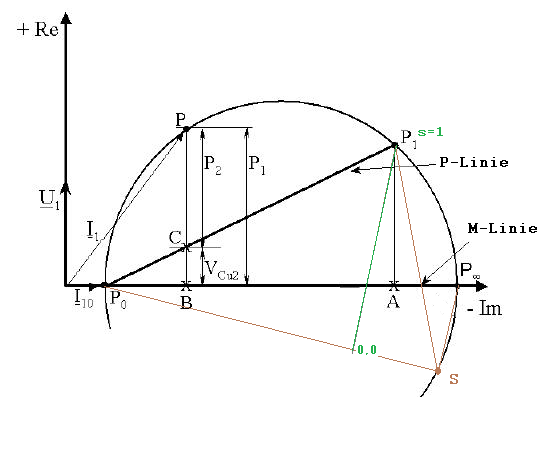

Edit Ich hab noch 1t.PNG angefügt, das scheint die passende Kurve zu sein.



 Beschreibung:
 Dateigröße:  30.84 KB
 Angeschaut:  5496 mal




 Beschreibung:

Download
 Dateiname:  fo.PNG
 Dateigröße:  615.98 KB
 Heruntergeladen:  1092 mal


_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 15. Nov 2015 10:04    Titel: Antworten mit Zitat

Malt man diese Skala einfach irgendwo hin ?

Wo man der Wert ablesen kann ?

In meiner Skizze ist doch eine gestrichelte Linie zu 0.05. ich verstehe nicht wie die darauf genau kommen und was die gemacht haben ?
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 15. Nov 2015 15:41    Titel: Antworten mit Zitat

ET33 hat Folgendes geschrieben:
Malt man diese Skala einfach irgendwo hin ?
Wo man der Wert ablesen kann ?

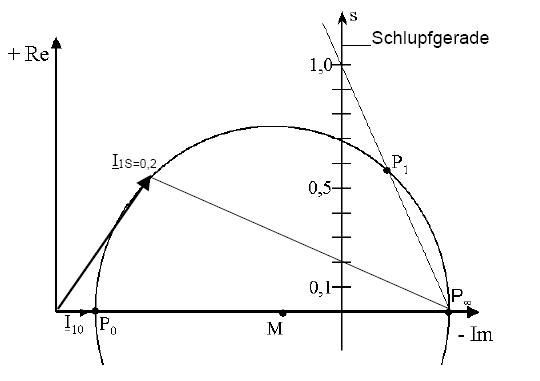

Falls Du die Schlupflinie meinst, das geht so:
1. Im Kreis ein paar cm unterhalb P∞ den Punkt S einzeichnen
2. Von s nach P∞, P1(s=1) und nach P0(Leerlauf) s=0 je eine Linie
3. Parallel zu P∞-S z.B. durch P1 das Schlupflineal (grün) zeichnen (s=0...100% Lineal eintragen).
4. die Strahlen von S aus durch das Schlupflineal schneiden den Kreis beim zugehörigen Schlupf
ET33 hat Folgendes geschrieben:
In meiner Skizze ist doch eine gestrichelte Linie zu 0.05. ich verstehe nicht wie die darauf genau kommen und was die gemacht haben ?
Das wird die Linie sein, die den Schlupf 5% markiert.


 Beschreibung:
 Dateigröße:  42.02 KB
 Angeschaut:  5475 mal




_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 15. Nov 2015 16:50    Titel: Antworten mit Zitat

Aber woher weiss ich wo die 0.05 im kreis liegen?
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 15. Nov 2015 16:59    Titel: Antworten mit Zitat

ET33 hat Folgendes geschrieben:
Aber woher weiss ich wo die 0.05 im kreis liegen?



 Beschreibung:
 Dateigröße:  43.82 KB
 Angeschaut:  5464 mal




_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 15. Nov 2015 18:24    Titel: Antworten mit Zitat

Letzte Frage dann versuche ich dich in Ruhe zu lassen . Muss man diese 0.05 irgendwie vorher berechnen ?

Wenn ja wie berechnet man das Big Laugh
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 15. Nov 2015 18:28    Titel: Antworten mit Zitat

ET33 hat Folgendes geschrieben:
Letzte Frage dann versuche ich dich in Ruhe zu lassen . Muss man diese 0.05 irgendwie vorher berechnen ?
Wenn ja wie berechnet man das :D
Woraus, meinst Du, berechnen?
Der Schlupf bei Nennbetrieb war doch (1500-1450)/1500 = 3,3%
Woher hast Du die 5%?

Frag ruhig weiter, ET, Du nervst nicht.

_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 15. Nov 2015 19:24    Titel: Antworten mit Zitat

In der Musterlösung war ja der wert 0.05 eingezeichnet .

Ich dachte die haben das irgendwie berechnet ? Big Laugh
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 15. Nov 2015 19:28    Titel: Antworten mit Zitat

ET33 hat Folgendes geschrieben:
In der Musterlösung war ja der wert 0.05 eingezeichnet .
Ich dachte die haben das irgendwie berechnet ? :D
Ja, ET, wahrscheinlich.
Ich hab' grad keine Glaskugel hier.

_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 15. Nov 2015 19:59    Titel: Antworten mit Zitat

Weisst du wie die das berechnet haben ?

Weil für die klausur muss ich es ja bestimmt können
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 15. Nov 2015 20:18    Titel: Antworten mit Zitat

ET33 hat Folgendes geschrieben:
Weisst du wie die das berechnet haben ?
Weil für die klausur muss ich es ja bestimmt können
Was soll das Ergebnis der Berechnung sein?
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 15. Nov 2015 20:20    Titel: Antworten mit Zitat

0.05 .

Das ist dann wirklich meine letzte Aufgabe zu der Aufgabe .

Dann kämpfe ich mit einer neuen Aufgabe weiter Big Laugh
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 15. Nov 2015 20:51    Titel: Antworten mit Zitat

Keine Ahnung, ET, ich weiß nicht. smile
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 16. Nov 2015 13:09    Titel: Antworten mit Zitat

Danke isi für deine Hilfe.

Ich werde mich vielleicht bei problemen mit einer neuen Aufgabe melden Big Laugh
Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
